Патент на изобретение №2259483

(54) СПОСОБ РАБОТЫ ТЕПЛОВОЙ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Техническим результатом, достигаемым заявленным изобретением, является повышение эффективности и экономичности тепловой электрической станции. Для достижения этого результата предложен способ работы тепловой электрической станции, по которому сетевую воду подогревают в сетевых подогревателях паром отопительных отборов теплофикационной турбины, подпиточную воду теплосети перед подачей в обратный сетевой трубопровод деаэрируют, для чего в деаэратор подают исходную и перегретую воду. Поддержание заданной концентрации растворенного диоксида углерода в деаэрированной подпиточной воде осуществляют путем последовательного регулирования температуры исходной воды и расхода выпара, причем при повышении концентрации растворенного диоксида углерода относительно заданной величины сначала повышают температуру исходной воды, а затем при необходимости увеличивают расход выпара и, напротив, при понижении концентрации диоксида углерода относительно заданной величины сначала уменьшают расход выпара, а затем снижают температуру исходной воды. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известны аналоги – способы работы тепловой электрической станции, по которым сетевую воду подогревают в сетевых подогревателях паром отопительных отборов теплофикационной турбины, подпиточную воду теплосети перед подачей в обратный сетевой трубопровод деаэрируют в деаэраторе, для чего в деаэратор подают исходную и перегретую воду (см. а.с. 1328563, 1987, БИ № 29). Данный аналог принят в качестве прототипа.

Недостатком аналогов и прототипа является пониженная экономичность способа работы тепловой электрической станции из-за повышенных энергетических затрат на нагрев исходной воды перед деаэратором и отвод выпара из него при отсутствии диоксида углерода СО₂ в деаэрированной воде. Поскольку нормативное качество деаэрации воды, характеризующееся прежде всего отсутствием растворенного диоксида углерода в деаэрированной воде, может достигаться при значительно меньших значениях температуры исходной воды и расходе выпара, деаэрация практически постоянно происходит с излишней температурой исходной воды и излишним расходом выпара. Еще одним недостатком известного способа является низкое качество деаэрации воды, приводящее к понижению надежности работы тепловой электрической станции.

Техническим результатом, достигаемым настоящим изобретением, является повышение эффективности и экономичности работы тепловой электрической станции за счет поддержания оптимальных параметров температуры исходной воды перед деаэратором и расхода выпара, отводимого из него.

Для достижения этого результата предложен способ работы тепловой электрической станции, по которому сетевую воду подогревают в сетевых подогревателях паром отопительных отборов теплофикационной турбины, подпиточную воду теплосети перед подачей в обратный сетевой трубопровод деаэрируют, для чего в деаэратор подают исходную и перегретую воду.

Отличием заявляемого способа является то, что поддержание заданной концентрации растворенного диоксида углерода СО₂ в деаэрированной подпиточной воде осуществляют путем последовательного регулирования температуры исходной воды и расхода выпара, причем при повышении концентрации растворенного диоксида углерода СО₂ относительно заданной величины сначала повышают температуру исходной воды, а затем при необходимости увеличивают расход выпара и, напротив, при понижении концентрации СО₂ относительно заданной величины сначала уменьшают расход выпара из деаэратора, а затем снижают температуру исходной воды.

Новый способ работы тепловой электрической станции позволяет повысить эффективность и экономичность тепловой электрической станции за счет обеспечения требуемого качества деаэрации при экономичной работе станции.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

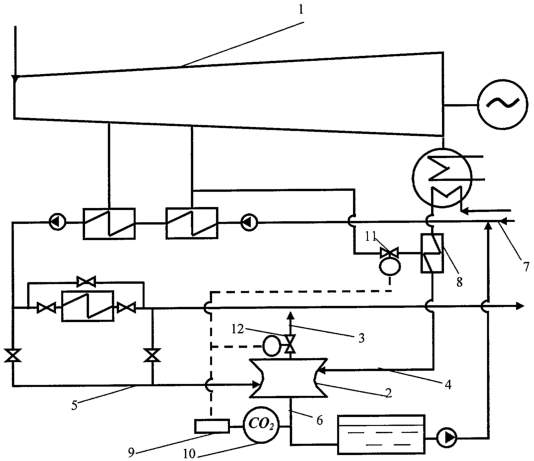

На чертеже изображена принципиальная схема тепловой электрической станции, поясняющая способ.

Станция содержит теплофикационную турбину 1 с отборами пара, подключенные по греющей среде к отопительным отборам и включенные по нагреваемой среде в сетевой трубопровод сетевые подогреватели, деаэратор 2 с трубопроводами выпара 3, исходной воды 4 и перегретой воды 5, соединенный трубопроводом деаэрированной подпиточной воды 6 с обратным сетевым трубопроводом 7, включенный в трубопровод исходной воды 4 подогреватель исходной воды 8 с трубопроводом греющей среды. Станция снабжена регулятором содержания растворенного диоксида углерода СО₂ 9 в подпиточной воде теплосети, который соединен с датчиком СО₂ 10 в деаэрированной подпиточной воде и с регулирующими органами 11 на трубопроводе греющей среды подогревателя исходной воды и 12 на трубопроводе отвода выпара.

Рассмотрим пример реализации заявленного способа работы тепловой электрической станции.

Сетевую воду подогревают в сетевых подогревателях паром отопительных отборов теплофикационной турбины 1, подпиточную воду теплосети перед подачей в обратный сетевой трубопровод 6 деаэрируют в деаэраторе 2, для чего в деаэратор подают исходную и перегретую воду. Исходную воду подогревают паром нижнего отопительного отбора в подогревателе 8. Поддержание заданной концентрации растворенного диоксида углерода в деаэрированной подпиточной воде осуществляют путем последовательного регулирования температуры исходной воды и расхода выпара. При повышении концентрации растворенного диоксида углерода относительно заданной величины сначала повышают температуру исходной воды в пределах тепловой мощности подогревателя исходной воды, а затем при необходимости увеличивают расход выпара и, напротив, при понижении концентрации диоксида углерода относительно заданной величины сначала уменьшают расход выпара, а затем снижают температуру исходной воды.

В качестве регулятора СО₂ возможно применение серийно выпускаемого микропроцессорного контроллера Ремиконт Р-130, позволяющего реализовать около 90 программ управления регулируемыми процессами, более того, обладающего рядом функций самонастройки регулируемых процессов. Реализация с его помощью предусмотренного заявленным изобретением последовательного регулирования температуры исходной воды и расхода выпара (в этой последовательности и состоит основной отличительный признак заявленного способа) при использовании в качестве регулируемого фактора остаточного содержания диоксида углерода не представляет сложности. Операции по блокированию сигналов от регулятора к регулирующим органам реализуются самим Ремиконтом на основании введенных в него последовательности работы регулирующих органов и допустимых для конкретной электростанции интервалов изменения температуры исходной воды и расхода выпара.

Таким образом, новый способ позволяет повысить эффективность и экономичность работы тепловой электрической станции за счет обеспечения заданной концентрации растворенного СО₂ в деаэрированной подпиточной воде при экономичной работе турбины и станции в целом.

Формула изобретения

Способ работы тепловой электрической станции, по которому сетевую воду подогревают в сетевых подогревателях паром отопительных отборов теплофикационной турбины, подпиточную воду теплосети перед подачей в обратный сетевой трубопровод деаэрируют в деаэраторе, для чего в него подают исходную и перегретую воду, отличающийся тем, что поддержание заданной концентрации растворенного диоксида углерода СО₂ в деаэрированной подпиточной воде осуществляют путем последовательного регулирования температуры исходной воды и расхода выпара, причем при повышении концентрации растворенного диоксида углерода относительно заданной величины сначала повышают температуру исходной воды, а затем при необходимости увеличивают расход выпара и, напротив, при понижении концентрации диоксида углерода относительно заданной величины сначала уменьшают расход выпара, а затем снижают температуру исходной воды.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 12.05.2006

Извещение опубликовано: 20.10.2007 БИ: 29/2007
