Патент на изобретение №2259454

(54) КОНТАКТНАЯ ПАРА ПОВОРОТНЫЙ ЭЛЕМЕНТ – КЛЮЧ ЗАПОРНОГО УСТРОЙСТВА (ВАРИАНТЫ)

(57) Реферат:

Изобретение относится к области скобяных изделий и касается контактной пары поворотный элемент – ключ запорного устройства, содержащей корпус с центральным отверстием, средство крепления корпуса к крышке или двери запираемого объекта, установленный в центральном отверстии корпуса поворотный элемент, соединенный с исполнительным механизмом запорного устройства, при этом поворотный элемент выполнен в виде резьбового стержня, а контактирующая с поворотным элементом часть ключа выполнена в виде гайки, отличающаяся тем, что длина резьбовой части стержня выполнена меньше длины резьбовой части гайки ключа, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в конце резьбы, или гайка ключа снабжена кольцевой канавкой, расположенной в начале резьбы, или длина резьбовой части стержня выполнена больше длины резьбовой части гайки ключа, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в начале резьбы, или гайка ключа снабжена кольцевой канавкой, расположенной в конце резьбы. Данное устройство позволяет повысить надежность запирания. 2 н. и 4 з.п. ф-лы, 11 ил.

Предлагаемое изобретение относится к запирающим устройствам, в частности к системам типовых конструкций, и может быть использовано в области приборостроения.

Известна контактная пара поворотный элемент – ключ запорного устройства, содержащая корпус с центральным отверстием, средство крепления корпуса к крышке или двери запираемого объекта, установленный в центральном отверстии корпуса поворотный элемент, соединенный с исполнительным механизмом запорного устройства, при этом поворотный элемент выполнен в виде резьбового стержня, а контактирующая с поворотным элементом часть ключа выполнена в виде гайки (см. патент Германии 312486, 1919).

Недостатком этого устройства является его низкая надежность запирания из-за простоты подбора средств для его открывания, а также ограниченные функциональные возможности, т.к. затруднено использование ключа в качестве ручки, при горизонтальном расположении крышки или двери, когда ключ находится ниже уровня крышки или двери не исключено выпадение ключа (это может быть, например, в случае открывания крышки или люка на потолке).

Наиболее близким по технической сущности к предлагаемому является контактная пара поворотный элемент – ключ запорного устройства, содержащая корпус с центральным отверстием, средство крепления корпуса к крышке или двери запираемого объекта, установленный в центральном отверстии корпуса поворотный элемент, соединенный с исполнительным механизмом запорного устройства, при этом поворотный элемент выполнен в виде стержня, контактирующая часть которого с ключом выполнена в виде гайки, при этом контактирующая часть ключа с поворотным элементом выполнена в виде резьбового стержня (см. патент Германии №351260,1922).

Недостатком этого устройства является его низкая надежность запирания из-за простоты подбора средств для его открывания, а также ограниченные функциональные возможности, т.к. затруднено использование ключа в качестве ручки, при горизонтальном расположении крышки или двери, когда ключ находится ниже уровня крышки или двери не исключено выпадение ключа (это может быть, например, в случае открывания крышки или люка на потолке).

Задачей настоящего изобретения является повышение надежности запирания за счет усложнения подбора средств для открывания с одновременным расширением функциональных возможностей за счет обеспечения возможности использования ключа в качестве ручки с одновременным исключением возможности выпадения ключа из отверстия корпуса при любом расположении запорного устройства.

Поставленная задача достигается тем, что контактная пара поворотный элемент – ключ запорного устройства, содержащая корпус с центральным отверстием, средство крепления корпуса к крышке или двери запираемого объекта, установленный в центральном отверстии корпуса поворотный элемент, соединенный с исполнительным механизмом запорного устройства, при этом поворотный элемент выполнен в виде резьбового стержня, а контактирующая с поворотным элементом часть ключа выполнена в виде гайки, по изобретению длина резьбовой части стержня выполнена меньше длины резьбовой части гайки ключа, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в конце резьбы, или гайка ключа снабжена кольцевой канавкой, расположенной в начале резьбы, или длина резьбовой части стержня выполнена больше длины резьбовой части гайки ключа, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в начале резьбы, или гайка ключа снабжена кольцевой канавкой, расположенной в конце резьбы.

Торцовая часть поворотного элемента может быть утоплена в отверстии корпуса, как минимум, на диаметр этого отверстия.

Диаметр поворотного элемента, размещенного в отверстии корпуса равен, как минимум, половине диаметра отверстия корпуса.

Поставленная задача достигается также тем, что контактная пара поворотный элемент – ключ запорного устройства, содержащая корпус с центральным отверстием, средство крепления корпуса к крышке или двери запираемого объекта, установленный в центральном отверстии корпуса поворотный элемент, соединенный с исполнительным механизмом запорного устройства, при этом поворотный элемент выполнен в виде стержня, контактирующая часть которого с ключом выполнена в виде гайки, при этом контактирующая часть ключа с поворотным элементом выполнена в виде резьбового стержня, по изобретению длина резьбовой части ключа выполнена меньше длины резьбовой части гайки поворотного элемента, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в конце резьбы, или гайка поворотного элемента снабжена кольцевой канавкой, расположенной в начале резьбы, или длина резьбовой части стержня ключа выполнена больше длины резьбовой части поворотного элемента, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в начале резьбы, или гайка поворотного элемента снабжена кольцевой канавкой, расположенной в конце резьбы.

Торцовая часть поворотного элемента может быть утоплена в отверстии корпуса, как минимум, на диаметр этого отверстия.

Диаметр поворотного элемента, размещенного в отверстии корпуса равен, как минимум, половине диаметра отверстия корпуса.

На фиг.1-5 показаны варианты выполнения контактной пары поворотный элемент – ключ запорного устройства, когда поворотный элемент выполнен в виде резьбового стержня, а контактирующая с поворотным элементом часть ключа выполнена в виде гайки; на фиг.6 – 9 показаны варианты выполнения контактной пары поворотный элемент – ключ запорного устройства, когда поворотный элемент выполнен в виде гайки, а контактирующая с поворотным элементом часть ключа выполнена в виде резьбового стержня.

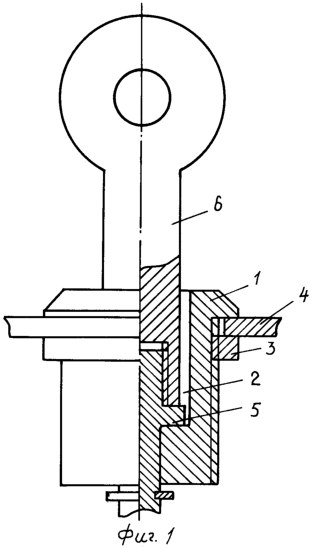

На фиг.1 схематично показана предлагаемая контактная пара поворотный элемент – ключ запираемого устройства; на фиг.2 показан вариант, когда длина резьбовой части стержня поворотного элемента выполнена меньше длины резьбовой части гайки ключа, при этом резьбовой стержень поворотного элемента снабжен кольцевой канавкой, расположенной в конце резьбы; фиг.3 показан вариант, когда длина резьбовой части стержня поворотного элемента выполнена меньше длины резьбовой части гайки ключа, при этом гайка ключа снабжена кольцевой канавкой, расположенной в начале резьбы; на фиг.4 показан вариант, когда длина резьбовой части стержня поворотного элемента выполнена больше длины резьбовой части гайки ключа, при этом резьбовой стержень поворотного элемента снабжен кольцевой канавкой, расположенной в начале резьбы; на фиг.5 показан вариант, когда длина резьбовой части стержня поворотного элемента выполнена больше длины резьбовой части гайки ключа, при этом гайка ключа снабжена кольцевой канавкой, расположенной в конце резьбы; на фиг.6 показан вариант, когда длина резьбовой части стержня ключа выполнена меньше длины резьбовой части гайки поворотного элемента, при этом резьбовой стержень снабжен кольцевой канавкой, расположенной в конце резьбы; на фиг.7 показан вариант, когда длина резьбовой части ключа выполнена меньше длины резьбовой части поворотного элемента, при этом гайка поворотного элемента снабжена кольцевой канавкой, расположенной в начале резьбы; на фиг.8 показан вариант, когда длина резьбовой части стержня ключа выполнена больше длины резьбовой части гайки, при этом резьбовой стержень снабжен концевой канавкой, расположенной в начале резьбы; на фиг.9 показан вариант, когда длина резьбовой части стержня ключа выполнена больше длины резьбовой части гайки, при этом гайка поворотного элемента снабжена кольцевой канавкой, расположенной в конце резьбы; на фиг.10, 11 – варианты выполнения ключа.

Контактная пара поворотный элемент – ключ запорного устройства содержит корпус 1 с центральным отверстием 2, средство 3 крепления корпуса 1 к крышке (двери) 4 запираемого объекта, установленный в центральном отверстии 2 корпуса 1 поворотный элемент 5, соединенный с исполнительным механизмом запорного устройства – как сам исполнительный механизм, так и его элементы, например ограничитель угла поворота элемента 5 на чертежах не показаны.

Поворотный элемент 5 по первому варианту (фиг.1-5) выполнен в виде резьбового стержня, а контактирующая с поворотным элементом часть ключа 6 выполнена в виде гайки. Поворотный элемент 5 по второму варианту (фиг.6-9) выполнен в виде резьбового стержня, контактирующая часть которого с ключом 6 выполнена в виде гайки, при этом контактирующая часть ключа 6 с поворотным элементом 5 выполнена в виде резьбового стержня.

Контактная пара поворотный элемент – ключ запорного устройства может быть снабжена кольцевой канавкой 7, как это показано на фиг.2-9.

Торцевая часть поворотного элемента 5 утоплена в отверстии 2 корпуса 1, как минимум, на диаметр этого отверстия.

Диаметр поворотного элемента 5, размещенного в отверстии 2 корпуса 1 равен, как минимум, половине диаметра отверстия корпуса.

Контактная пара поворотный элемент – ключ запорного устройства работает следующим образом.

Для открывания крышки (двери) 4 запираемого объекта ключ 6 вставляют в отверстие 2 корпуса 1 в ввертывают в него до поворота элемента 5 (до срабатывания исполнительного механизма запорного устройства – на чертеже не показан), при этом происходит отпирание запираемого объекта. Ключ 6 может быть использован в качестве ручки. После этого ключ 6 вращают в другую сторону и вынимают его.

При этом круговому вращению элемента 5 препятствует ограничитель угла поворота – на чертеже не показан.

В исполнительном механизме может быть предусмотрено самозакрывание объекта (закрытие без ключа) – этот вариант на чертежах не показан.

Если в исполнительном механизме не предусмотрено самозакрытие (не показано), закрытие крышки (двери) производится аналогичным образом: ключ 6 вставляют в отверстие 2 корпуса 1 и ввертывают в него до поворота элемент 5, дверь 4 устанавливают в положение « закрыто», вращают ключ 6 в сторону его вывертывания, происходит закрытие двери.

Утопление поворотного элемента 5 в отверстии 2 корпуса 1, как минимум, на диаметр этого отверстия, в также выполнение диаметра поворотного элемента 5, размещенного в отверстии 2 корпуса 1, как минимум, в половину диаметра отверстия корпуса усложняет несанкционированный подбор ключа.

Высокая надежность запирания за счет усложнения подбора средств для открывания с одновременным расширением функциональных возможностей за счет обеспечения возможности использования ключа в качестве ручки с одновременным исключением возможности выпадения ключа из отверстия корпуса при любом расположении запорного устройства является достоинством и преимуществом предлагаемого технического решения.

Формула изобретения

1. Контактная пара поворотный элемент – ключ запорного устройства, содержащая корпус с центральным отверстием, средство крепления корпуса к крышке или двери запираемого объекта, установленный в центральном отверстии корпуса поворотный элемент, соединенный с исполнительным механизмом запорного устройства, при этом поворотный элемент выполнен в виде резьбового стержня, а контактирующая с поворотным элементом часть ключа выполнена в виде гайки, отличающаяся тем, что длина резьбовой части стержня выполнена меньше длины резьбовой части гайки ключа, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в конце резьбы, или гайка ключа снабжена кольцевой канавкой, расположенной в начале резьбы, или длина резьбовой части стержня выполнена больше длины резьбовой части гайки ключа, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в начале резьбы, или гайка ключа снабжена кольцевой канавкой, расположенной в конце резьбы.

2. Контактная пара поворотный элемент – ключ запорного устройства по п.1, отличающаяся тем, что торцовая часть поворотного элемента утоплена в отверстии корпуса, как минимум, на диаметр этого отверстия.

3. Контактная пара поворотный элемент – ключ запорного устройства по п.1, отличающаяся тем, что диаметр поворотного элемента, размещенного в отверстии корпуса равен, как минимум, половине диаметра отверстия корпуса.

4. Контактная пара поворотный элемент – ключ запорного устройства, содержащая корпус с центральным отверстием, средство крепления корпуса к крышке или двери запираемого объекта, установленный в центральном отверстии корпуса поворотный элемент, соединенный с исполнительным механизмом запорного устройства, при этом поворотный элемент выполнен в виде стержня, контактирующая часть которого с ключом выполнена в виде гайки, при этом контактирующая часть ключа с поворотным элементом выполнена в виде резьбового стержня, отличающаяся тем, что длина резьбовой части ключа выполнена меньше длины резьбовой части гайки поворотного элемента, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в конце резьбы, или гайка поворотного элемента снабжена кольцевой канавкой, расположенной в начале резьбы, или длина резьбовой части стержня ключа выполнена больше длины резьбовой части поворотного элемента, при этом или резьбовой стержень снабжен кольцевой канавкой, расположенной в начале резьбы, или гайка поворотного элемента снабжена кольцевой канавкой, расположенной в конце резьбы.

5. Контактная пара поворотный элемент – ключ запорного устройства по п.1, отличающаяся тем, что торцовая часть поворотного элемента утоплена в отверстии корпуса, как минимум, на диаметр этого отверстия.

6. Контактная пара поворотный элемент – ключ запорного устройства по п.1, отличающаяся тем, что диаметр поворотного элемента, размещенного в отверстии корпуса равен, как минимум, половине диаметра отверстия корпуса.

РИСУНКИ
