Патент на изобретение №2259452
|
||||||||||||||||||||||||||
(54) ГРАДИРНЯ
(57) Реферат:

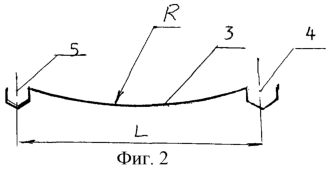

Изобретение относится к теплоэнергетике, а именно к конструкции обшивной башенной градирни, предназначенной для обеспечения тяги воздуха в градирне и охлаждения воды в системе оборотного водоснабжения тепловых электростанций и промышленных предприятий. Технический результат: обеспечение плотного прилегания листов обшивки к каркасу, обеспечение достаточно жесткого соединения листов обшивки, исключение подсоса воздуха из окружающей среды, а также повышение жесткости конструкции и эффективности тепломассообмена. Градирня содержит каркас с закрепленной на нем обшивкой, выполненной из полимерных листов, состыкованных между собой по вертикальным боковым кромкам с помощью замкового соединения, при этом внутренние обводы последнего на правой кромке листа идентичны внешним обводам на левой кромке смежного листа. Замковое соединение выполнено в виде незамкнутого шестигранника (фиг.2, позиции 4, 5). Листы выполнены изогнутыми с радиусом кривизны, соответствующим кривизне внешнего обвода каркаса, а ширина листов составляет 410 … 420 мм. 1 з.п. ф-лы, 5 ил.
Изобретение относится к теплоэнергетике, а именно к конструкции обшивной башенной градирни, предназначенной для обеспечения тяги воздуха в градирне и охлаждения воды в системе оборотного водоснабжения тепловых электростанций и промышленных предприятий. Известна башенная градирня, содержащая каркас и прикрепленную к нему обшивку из асбестоцементных листов /1/. Недостатками такой градирни являются недолговечность из-за повышенной хрупкости листов обшивки, наличие щелей между листами, приводящих к подсосу окружающего воздуха, образование наледей, приводящих к разрушению обшивки. Наиболее близкой к данному изобретению по технической сущности и достигаемому результату является градирня, содержащая каркас с закрепленной на нем обшивкой, выполненной из полимерных листов, состыкованных между собой по вертикальным боковым кромкам с помощью замкового соединения, при этом внутренние обводы последнего на правой кромке листа идентичны внешним обводам на левой кромке смежного листа /2/. Недостатками такой градирни являются неплотное прилегание листов обшивки к каркасу, недостаточно жесткое соединение листов и наличие подсоса воздуха из окружающей среды, что снижает эффективность работы градирни. Данное изобретение исключает эти недостатки. Технический результат достигается тем, что в градирне, содержащей каркас с закрепленной на нем обшивкой, выполненной из полимерных листов, состыкованных между собой по вертикальным боковым кромкам с помощью замкового соединения, при этом внутренние обводы последнего на правой кромке листа идентичны внешним обводам на левой кромке смежного листа, согласно изобретению, замковое соединение выполнено в виде незамкнутого шестигранника, как показано на фиг.2, позиции 4, 5, листы выполнены изогнутыми с радиусом кривизны, соответствующим кривизне внешнего обвода каркаса, ширина листов составляет 410… 420 мм. Обшивка может быть выполнена из вертикальных сборок, составленных из 2 – 3 листов, соединенных между собой по горизонтальным кромкам с помощью сварки. На фиг. 1 показана градирня, общий вид; на фиг. 2 – поперечное сечение полимерного листа; на фиг. 3 – состыковка смежных листов посредством замкового соединения; на фиг. 4 – сборка листов в вертикальном ряду; на фиг. 5 – фрагмент обшивки. Градирня содержит вертикальный деревянный каркас 1 (обрешетку) в виде усеченного конуса, обшивку 2, выполненную из полимерных листов 3, толщиной 2,0 … 3,0 мм и шириной L = 410 … 420 мм. Листы 3 в вертикальных смежных рядах состыкованы с помощью замкового соединения, например, в виде незамкнутого шестигранника, см. фиг.2. При этом внутренние обводы части 4 соединения на правой кромке листов 1 идентичны внешним обводам частей 5 на левой кромке листов 1. Листы 1 выполнены изогнутыми с радиусом R, соответствующим радиусу кривизны внешнего обвода каркаса 1 (по месту). Для облегчения процесса монтажа обшивки изготавливают сборки из двух – трех листов 3, соединенных между собой с помощью частей 4 и 5 замкового соединения путем защелкивания частей 5 внутри частей 4. При этом выступы (вершины) 7 и 8 плотно контактируют друг с другом. Листы 3 каждой сборки закрепляют на каркасе 1 с помощью гвоздей, шурупов, болтов (и т.д.). Выполнение листов 3 изогнутыми позволяет выполнить обшивку 2, идентичную заданной конфигурации градирни, в поперечном сечении в виде окружности. Заявленное замковое соединение листов 3 в смежных вертикальных рядах обеспечивают жесткость, надежность плотного соединения листов 3, исключение, таким образом, подсоса воздуха в градирню и повышение эффективности тепломассообмена. Источники информации 1. В.С. Понаморенко, Ю.И. Арефьев, Градирни промышленных и энергетических предприятий, М., Энергоиздат, 1998, с.50, рис.2.10. 2. RU патент № 2119571, М.кл. Е 04 Н 5/12, опубл. 1998.
Формула изобретения
1. Градирня, содержащая каркас с закрепленной на нем обшивкой, выполненной из полимерных листов, состыкованных между собой по вертикальным боковым кромкам с помощью замкового соединения, при этом внутренние обводы последнего на правой кромке листа идентичны внешним обводам на левой кромке смежного листа, отличающаяся тем, что замковое соединение выполнено в виде незамкнутого шестигранника как показано на фиг.2, позиции 4, 5, листы выполнены изогнутыми с радиусом кривизны, соответствующим кривизне внешнего обвода каркаса, а ширина листов составляет 410 … 420 мм. 2. Градирня по п. 1, отличающаяся тем, что обшивка выполнена из вертикальных сборок, составленных из 2-3 листов, соединенных между собой по горизонтальным кромкам с помощью сварки.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.05.2006
Извещение опубликовано: 20.06.2007 БИ: 17/2007
|
||||||||||||||||||||||||||
