Патент на изобретение №2259424

(54) СПОСОБ ПОЛУЧЕНИЯ ИНГИБИТОРА КОРРОЗИИ – БАКТЕРИЦИДА

(57) Реферат:

Изобретение относится к области защиты металлов в водно-солевых сероводородсодержащих средах, а именно к способу получения ингибитора коррозии – бактерицида для нефтегазодобывающей промышленности в процессах добычи, подготовки и переработки нефти, газа и продуктов нефтехимии. Способ включает смешение азотсодержащего и формальдегидсодержащего соединения, при этом в качестве азотсодержащего соединения используют смесь монометиламина и диметиламина при мольном соотношении амин : формальдегид, равном 1:(1,5-2,0).Технический результат – создание эффективного ингибитора коррозии, обладающего биоцидными свойствами, снижение его себестоимости, снижение токсичности при сохранении эффективности. 1 табл.

Изобретение относится к области защиты металлов в водно-солевых сероводородсодержащих средах, а именно к способу получения ингибитора коррозии – бактерицида для нефтегазодобывающей промышленности в процессах добычи, подготовки и переработки нефти, газа и продуктов нефтехимии.

Известен способ получения ингибитора коррозии смешением кубового остатка производства сантохина, соляной кислоты и формальдегидсодержащего соединения [Патент РФ №2120496, МКЛ С 23 F 11/04, 1998 г.].

Недостатком известного ингибитора является технологическая сложность его приготовления, заключающаяся в разделении фаз.

Известен способ получения бактерицида взаимодействием 1,3,5 – триметилгексагидро-1,3,5-триазина с хлорсодержащими отходами производства эпихлоргидрина [Патент РФ №2216543, С 07 D 251/06, С 10 G 31/00].

Недостатком данного способа является высокая токсичность получаемого бактерицида, что негативно сказывается на условиях труда при производстве и применении.

Известен способ получения ингибитора коррозии – бактерицида смешением анилинсодержащего соединения, соляной кислоты, формальдегида и воды [Патент США №4778654, С 23 F 11/00, 18.10.1988 г.].

Недостатком данного способа являются трудоемкость его получения и невысокая биоцидная активность.

Известен способ получения ингибитора коррозии – бактерицида путем взаимодействия жирной кислоты с числом углеродных атомов 5-16 и аминопарафина с числом углеродных атомов 10-16 с последующим растворением его в алифатическом спирте, или ароматическом растворителе, или их смеси [Патент РФ №20116380, МКЛ С 23 F 11/14, 1998 г.].

Недостатком указанного способа является низкая растворимость в воде, что затрудняет его практическое использование.

Известен способ получения бактерицида, осуществляемый взаимодействием аминов и спиртов с формальдегидом, а также аминоспиртов с формальдегидом [Нефтепереработка и нефтехимия, №10, 2000 г, с. 36-37, Т.Д.Хлебникова, Т.Г.Ягафарова, Е.И.Покало, Е.А.Кантор].

Недостатками предложенных реагентов являются низкая эффективность при использовании в качестве ингибитора коррозии.

Наиболее близким (прототипом) по технической сущности и достигаемому эффекту является способ получения ингибитора коррозии – бактерицида смешением азотсодержащего компонента, кислоты и формальдегидсодержащего соединения (ФСС), в качестве азотсодержащего соединения берут первичные алифатические амины формулы NH₂R или их смесь со вторичными формулы NHR₂, где R-алкил с числом углеродных атомов C₈-C₂₀ и дополнительно берут неионогенное поверхностно-активное вещество (НПАВ) [Патент РФ №2206636, С 23 F 11/04, 11/14, 20.06.2003 г.].

Недостатками указанного изобретения являются относительно невысокая эффективность ингибитора коррозии – бактерицида, а также его высокая стоимость ввиду использования в качестве сырья дорогостоящих компонентов.

Технической задачей данного изобретения является создание эффективного ингибитора коррозии, обладающего биоцидными свойствами, снижение его себестоимости, а также уменьшение его токсичности.

Указанная задача решается тем, что в способе получения ингибитора коррозии – бактерицида, включающем смешение азотсодержащего и формальдегидсодержащего соединений, согласно изобретению в качестве азотсодержащего соединения используют смесь метиламина и диметиламина при мольном соотношении амин:формальдегид 1:1,5-2,0.

Способ осуществляется следующим образом: в 40% водный раствор формальдегида вводят смесь метиламина и диметиламина при постоянном охлаждении и перемешивании и выдерживают реакционную смесь в течение 20-30 минут при температуре +5-20°С.

Полученный продукт представляет собой однородную прозрачную жидкость, неограниченно растворимую в воде, с температурой замерзания (-55)°С.

Неожиданным эффектом заявляемого состава ингибитора коррозии – бактерицида – является то, что образующиеся в результате реакции конденсации аминосодержащие компоненты в целом образуют комплексное соединение, проявляющее ингибирующее действие в водно-солевых сероводородсодержащих средах и биоцидные действия по отношению к сульфатвосстанавливающим бактериям, причем биоцидные свойства усиливаются за счет образования в ходе реакции диметиламинометанола, а ингибирующие – за счет 1,3,5-триметилгексагидро-1,3,5-триазина.

Исходные реагенты должны соответствовать следующим требованиям:

формалин – ГОСТ 1625-89

метиламин – ГОСТ 1819-81

диметиламин – ГОСТ 1714-81.

Пример 1.

В реактор, снабженный мешалкой и рубашкой для охлаждения, вводят 105 мл формалина (40% водный раствор формальдегида). При температуре (0-2)°С прикалывают к раствору (при постоянном охлаждении) смесь, содержащую 48% метиламина и 52% диметиламина, в объеме 48 мл. Смесь перемешивается в течение 20 минут при температуре +5-20°С, анализируется методом газожидкостной хроматографии.

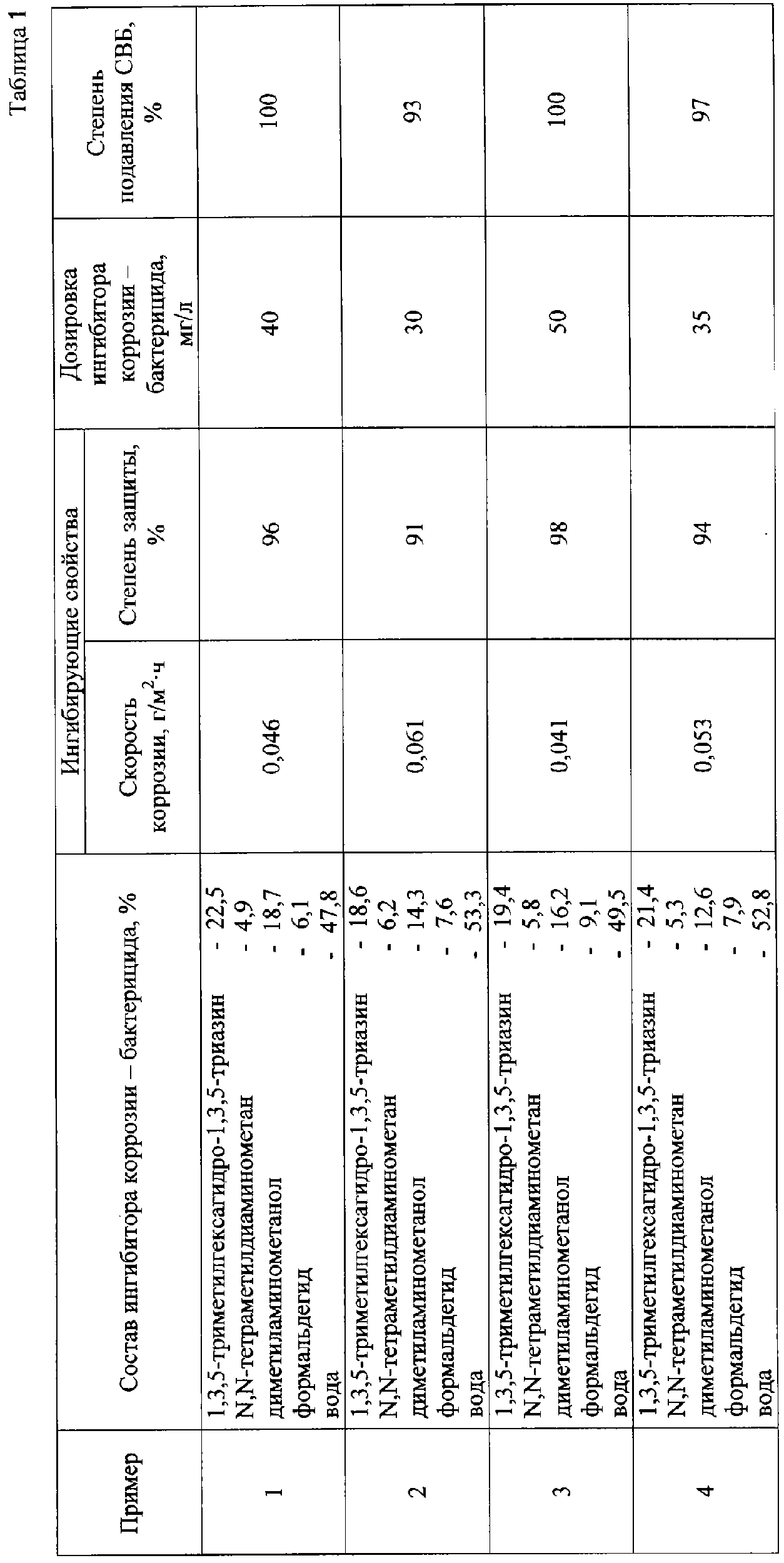

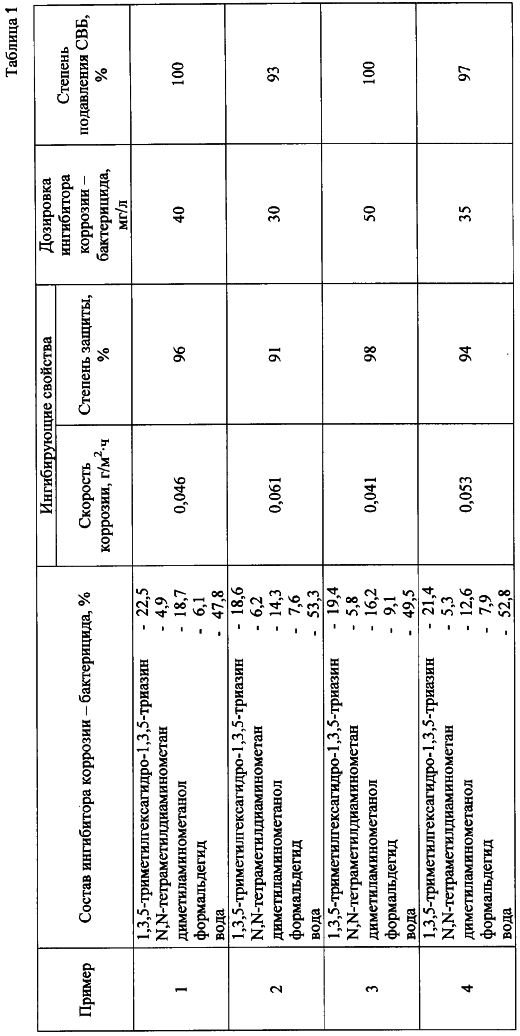

Составы полученного предлагаемым способом ингибитора коррозии – бактерицида и результаты испытаний приведены в таблице 1.

Как видно из таблицы, полученный по предлагаемому способу ингибитор коррозии-бактерицид имеет следующий состав, мас.%:

степень подавления СВБ которого составляет 93-100%, что позволяет широко использовать его в нефтегазодобывающей промышленности в процессах добычи, подготовки и переработки нефти, газа и продуктов нефтехимии.

Формула изобретения

Способ получения ингибитора коррозии – бактерицида, включающий смешение азотсодержащего и формальдегидсодержащего соединения, отличающийся тем, что в качестве азотсодержащего соединения используют смесь монометиламина и диметиламина при мольном соотношении амин:формальдегид, равном 1:(1,5-2,0).

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.04.2006

Извещение опубликовано: 27.04.2007 БИ: 12/2007

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.04.2006

Извещение опубликовано: 20.06.2007 БИ: 17/2007
