Патент на изобретение №2259332
|
||||||||||||||||||||||||||
(54) ШПАЛОБЕТОН
(57) Реферат:

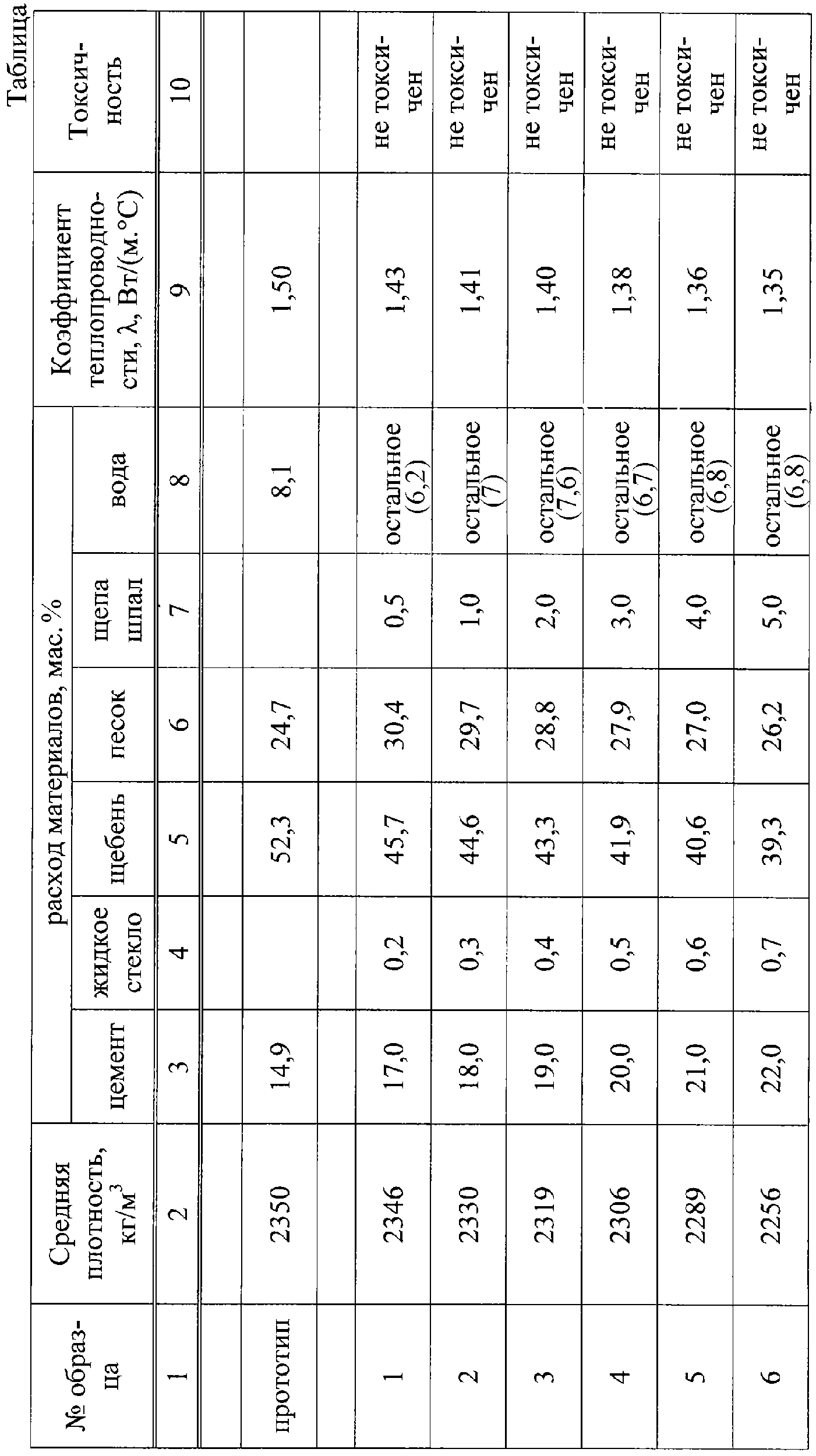

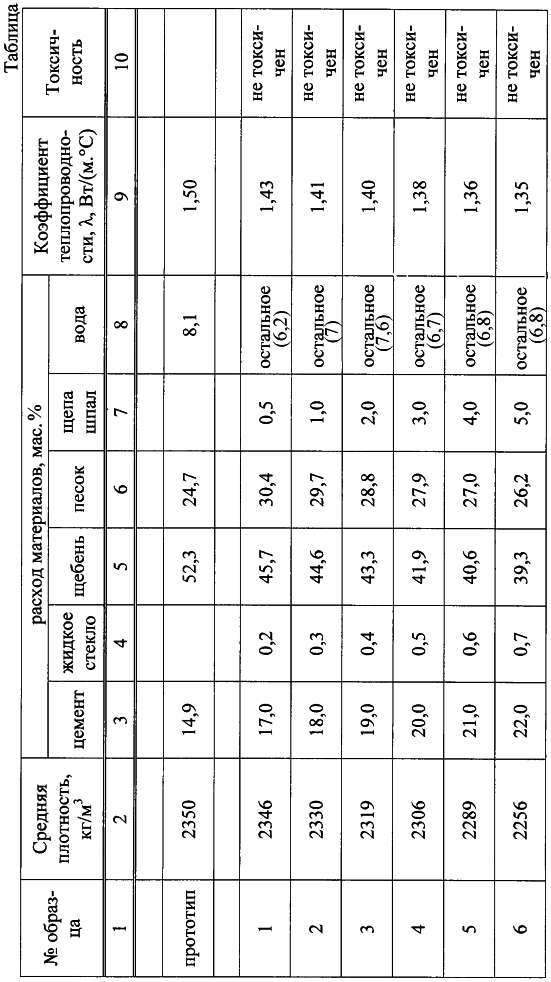

Изобретение относится к области строительных материалов и может быть использовано для изготовления изделий в промышленном и гражданском строительстве. Технический результат – улучшение экологической ситуации за счет безопасной утилизации токсичных материалов – отработанных деревянных шпал, улучшение защитных свойств материала по теплоизоляции. Бетон, включающий цемент, щебень, песок, воду, дополнительно содержит жидкое стекло и щепу отработанных деревянных шпал при следующем соотношении компонентов, мас.%: цемент 17,0-22,0 жидкое стекло 0,2-0,7, щебень 39,3-45,7, песок 26,2-30,4, щепа деревянных шпал 0,5-5,0, вода – остальное. 1 табл.
Изобретение относится к области строительных материалов и может быть использовано для изготовления изделий в промышленном и гражданском строительстве и может быть использовано для утилизации отработанных деревянных шпал. Известна сырьевая смесь для изготовления бетона, содержащая, мас.%: цемент – 12, щебень – 52, песок – 29, воду – 7 (Ю.М.Баженов «Технология бетона» М.: изд-во «АСВ», 2002 г., стр.219). Наиболее близкой к заявленной смеси, выбранной за прототип, является сырьевая смесь для изготовления бетона, содержащая, мас.%: цемент – 15, щебень – 52, песок – 25, воду – 8 (Ю.М.Баженов «Технология бетона» М.: издательство «АСВ», 2002 г., стр.223). К недостаткам указанных аналогов и прототипа можно отнести недостаточные теплоизоляционные свойства материала (повышенный коэффициент теплопроводности). Задачей изобретения является создание новой смеси, обеспечивающей получение шпалобетона с улучшенными теплозащитными свойствами, что позволит расширить сырьевую базу строительства и улучшить экологическую ситуацию за счет безопасной утилизации токсичных материалов (отработанных деревянных шпал). Поставленная задача решается тем, что данный шпалобетон, включающий цемент, щебень, песок, воду, дополнительно содержит жидкое стекло и щепу отработанных деревянных шпал при следующем соотношении компонентов, мас.%: Цемент 17,0-22,0 Жидкое стекло 0,2-0,7 Щебень 39,3-45,7 Песок 26,2-30,4 Щепа деревянных шпал 0,5-5,0 Вода – остальное На момент подачи заявки, по мнению авторов и заявителя, заявляемая смесь для шпалобетона не известна и обладает мировой новизной. Заявленная совокупность существенных признаков проявляет новое свойство, которое позволяет получить указанный технический результат, а именно улучшаются теплоизоляционные свойства. Заявляемое изобретение промышленно применимо и может быть использовано в промышленном и гражданском строительстве для изготовления изделий, характеризующихся улучшенными теплоизоляционными свойствами. Кроме того, использование щепы отработанных деревянных шпал в качестве заполнителя для изготовления шпалобетона позволит безопасно утилизировать отработанные деревянные шпалы, расширить сырьевую базу строительства. Осуществимость изобретения подтверждена примерами конкретного выполнения. Пример конкретного выполнения Изготовление шпалобетона: 1. Дозируют цемент, щебень, песок при помощи дозатора. 2. Отдозированные цемент, щебень, песок поступают в смеситель, где осуществляется перемешивание в течение 0,5 минуты. 3. Отработанные деревянные шпалы на рубильных машинах перерабатывают в щепу. 4. Дозируют щепу отработанных шпал при помощи дозатора. 5. К перемешиваемой смеси добавляют щепу отработанных шпал и перемешивают в течение 1 минуты. 6. Дозируют воду и жидкое стекло через расходомер. 7. К перемешиваемой смеси цемента, щебня, песка и щепы шпал добавляют 75% смеси воды с жидким стеклом и перемешивают в течение 2-3 минут. 8. Добавляют в смеситель оставшуюся смесь воды и жидкого стекла и перемешивают в течение 1-1,5 мин. 9. Полученную смесь используют для приготовления изделий и образцов, которые подвергают испытаниям. Результаты испытаний шпалобетона представлены в таблице. Анализ полученных результатов показывает, что шпалобетон на основе предлагаемого состава характеризуется пониженной теплопроводностью. Данный материал может быть рекомендован для изготовления изделий, характеризующихся улучшенной теплопроводностью для промышленного и гражданского строительства.
Формула изобретения
Бетон, включающий цемент, щебень, песок, воду, отличающийся тем, что он дополнительно содержит жидкое стекло и щепу отработанных деревянных шпал при следующем соотношении компонентов, мас.%:
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 30.03.2006
Извещение опубликовано: 27.03.2007 БИ: 09/2007
|
||||||||||||||||||||||||||
