Патент на изобретение №2259330
|
||||||||||||||||||||||||||
(54) ШПАКЛЕВКА
(57) Реферат:
Изобретение относится к составам шпаклевок, применяемых для отделки бетонных и штукатурных поверхностей. Технический результат – ускорение высыхания шпаклевки. Шпаклевка, включающая цемент, глину, клей костный, воду и гидросиликаты кальция – ГСК, синтезированные в модельной системе СаО+SiO2+вода в присутствии модификатора С-3 с концентрацией 50 мг/дм3 при температуре от 20°С, при следующем соотношении компонентов, мас.%: цемент 25-37, глина 34,3-46, клей костный 1,7-2,4, вода 22,4-30,9, ГСК 0,1-0,2. 2 табл.

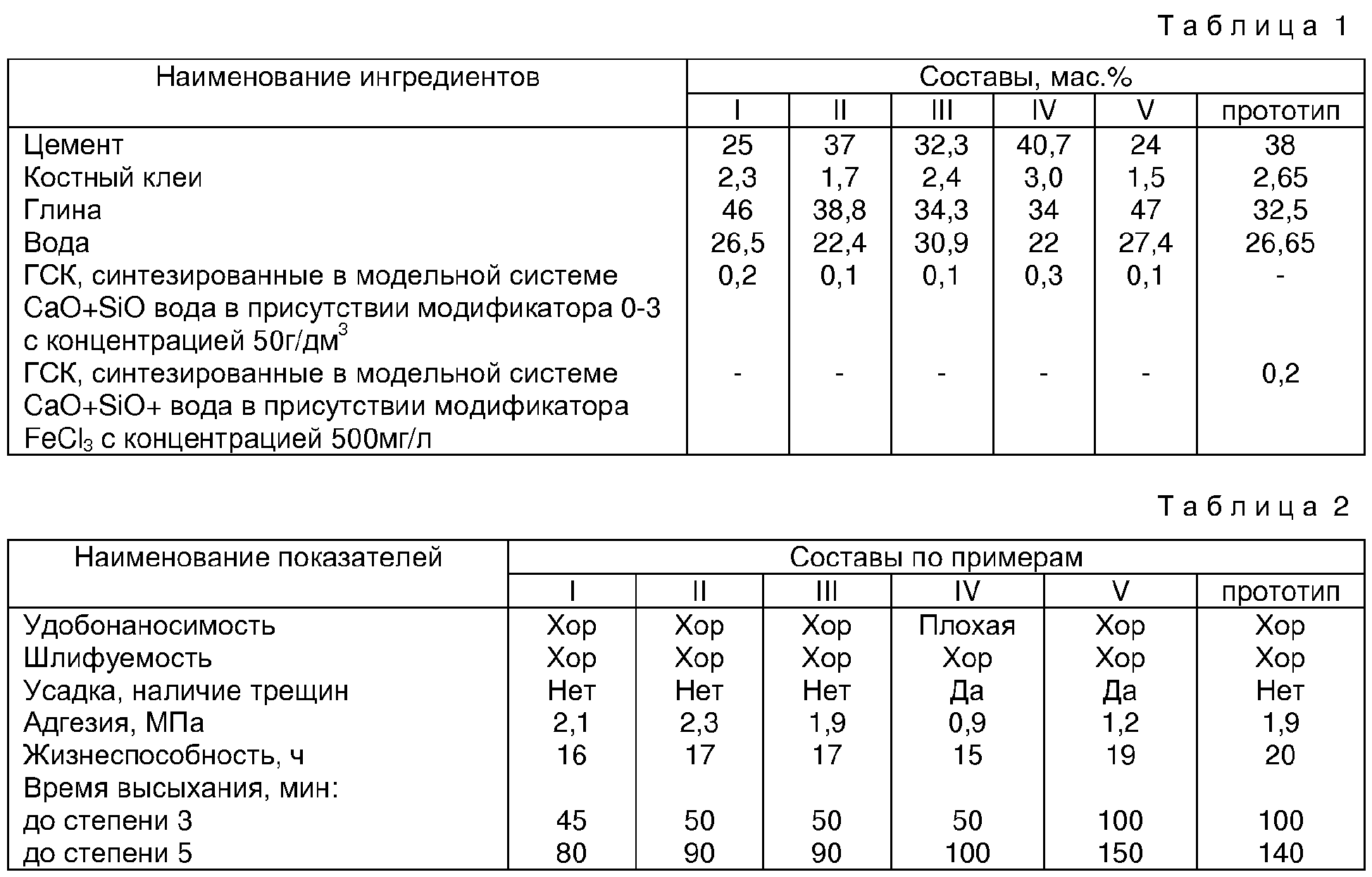

Изобретение относится к составам шпаклевок, применяемых для отделки бетонных и штукатурных поверхностей. Известна шпаклевка, включающая портландцемент, животный клей, перлитовый песок, известковое тесто, воду (ас. 664945, кл. С 04 В 13/08, 1977). Наиболее близкой к изобретению по технической сущности и достигаемому результату является шпаклевка, включающая цемент, глину, клей костный и воду, гидросиликаты кальция (ГСК) (патент 2188836, кл. С 04 В 28/02,2000). Сущность предлагаемого изобретения заключается в том, что шпаклевка, включающая цемент, глину, клей костный и воду, дополнительно содержит синтезированные гидросиликаты кальция (ГСК), при следующем соотношении компонентов, мас.%: цемент 25-37, глина 34,3-46, вода 22,4-30,9, клей костный 1,7-2,4, ГСК 0,1-0,2. Синтез гидросиликатов кальция осуществляют в модельной системе СаО+SiO2+вода в присутствии модификатора С-3 с концентрацией 50 мг/дм3. Температура синтеза 20°С. После высушивания фильтра удельная поверхность ГСК составляла Sуд =3000 см2/г. Шпаклевку готовят следующим образом. В растворомешалку вводят отдельно приготовленный раствор клея и смесь цемента, глины и ГСК и замешивают до получения однородной массы, а затем перетирают на краскотерке. Конкретные примеры составов и их свойства приведены в табл.1, 2.
Формула изобретения
Шпаклевка, включающая цемент, глину, клей костный и воду, отличающаяся тем, что она дополнительно содержит гидросиликаты кальция – ГСК, синтезированные в модельной системе CaO+SiO2 + вода в присутствии модификатора С-3 с концентрацией 50 мг/дм3 при температуре от 20°С, при следующем соотношении компонентов, мас.%:
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 15.04.2005
Извещение опубликовано: 27.01.2007 БИ: 03/2007
|
||||||||||||||||||||||||||
