Патент на изобретение №2259224
|
||||||||||||||||||||||||||
(54) ВОЗДУХООЧИСТИТЕЛЬ
(57) Реферат:
Изобретение относится к технике очистки газов, например, воздуха от аммиака и других вредных примесей, образующихся при разложении органических веществ в сельсохозяйственном производстве, и может быть использовано в других технологических процессах. Воздухоочиститель содержит размещенный в корпусе многодисковый ротор, узел впрыска воды, входной и выходной патрубки, термоэлементы, конвективный теплообменник, систему водяного охлаждения, включающую циркуляционный насос с системой трубопроводов, а также блок электропитания. Между корпусом и ротором расположена обечайка, на внешней стороне которой размещены термоэлементы, например в виде элементов Пельтье. Термоэлементы связаны с системой водяного охлаждения и работают как термоэлектрический холодильник, охлаждая металлические части устройства и поступающую в междисковое пространство ротора водно-воздушную среду. Технический результат: повышение эффективности очистки воздуха. 1 з.п. ф-лы, 3 ил.
Изобретение относится к технике очистки газов, например, воздуха от аммиака и других вредных примесей, образующихся при разложении органических веществ в сельскохозяйственном производстве, и может быть использовано в других технологических процессах. Известно устройство для очистки запыленных газов – патент RU №2131292, В 01 D 45/10 – в котором на валу установлен с возможностью вращения пакет тонколистовых гофрированных колец, образующих осевую полость и закрепленных на несущем диске с зазором между кольцами, впрыскивающие жидкость сопла, расположенные в осевой полости пакета, связанной с входными патрубком запыленных газов и посредством межкольцевых зазоров с выходным патрубком. Недостатком указанного устройства является ввод жидкости через вращающийся вал и необходимость тесного расположения гофрированных дисков, что не дает возможности использовать его как вентилятор. Задачей изобретения является повышение эффективности очистки воздуха от вредных примесей. Поставленная задача достигается за счет впрыска воды в количестве, превышающем необходимое для достижения 100% влажности, в результате чего используется испарительное охлаждение, снижающее энергозатраты при увеличении растворимости газов в жидкой фазе, количество которой выбирается в соответствии с концентрацией удаляемых примесей, а дополнительное охлаждение стенок, на которых происходит сепарация жидкой фазы, способствует достижению еще большей растворимости газов и, тем самым, повышению эффективности агрегата в целом. Поставленная задача решается благодаря тому, что воздухоочиститель содержит размещенный в корпусе многодисковый ротор, узел впрыска воды, входной и выходной патрубки, блок электропитания и снабжен расположенной между корпусом и ротором обечайкой, на внешней стороне которой размещены термоэлементы, связанные с системой водяного охлаждения и выполненные в виде термоэлектрического холодильника с возможностью охлаждения металлических частей воздухоочистителя и поступающей в междисковое пространство ротора водно-воздушной среды, и конвективным теплообменником, установленным под углом к выходящему воздушному потоку и связанным системой трубопроводов с термоэлементами, образуя замкнутую систему водяного охлаждения с циркуляционным насосом. Узел впрыска воды выполнен в виде трубки с отверстиями и отбойника, расположенных параллельно оси ротора во входном патрубке. В качестве термоэлементов используют элементы Пельтье. Указанные признаки не выявлены в других технических решениях при изучении уровня данной области техники, и, следовательно, решение является новым и имеет изобретательский уровень. На фиг.1 изображен общий вид воздухоочистителя, на фиг.2 – то же, вид сверху, на фиг.3 – то же, вид сбоку. Воздухоочиститель содержит установленный в корпусе 1 ротор 2 с дисками 3, электродвигатель 4, входной и выходной патрубки 5 и 6. Между корпусом и ротором размещена обечайка 7, имеющая со стороны ротора оребрение, а с внешней стороны снабжена термоэлементами 8 (термоэлектрический холодильник), например в виде элементов Пельтье, узел впрыска воды в виде трубки 9 с отверстиями и отбойником 10, а также систему водяного охлаждения. Система водяного охлаждения представляет собой замкнутый контур, состоящий из циркуляционного насоса 11, конвективного теплообменника 12, соединительных патрубков 13 и проходных каналов 14. Управление воздухоочистителем осуществляется с пульта 15. Работает устройство следующим образом. После подготовки к работе, заполняют систему впрыска и систему водяного охлаждения водой, включают электродвигатель ротора 2 и через входной патрубок 5 в воздухоочиститель начинает поступать загрязненный воздух. После включения узла впрыска, вода из отверстий в трубке 9 омывает загрязненный поток воздуха, поступающий во входной патрубок 5. Отбойник 10 усиливает эффект распыления влаги. Далее водно-воздушный поток проходит через диски 3 ротора 2, сепарируется центробежными силами, охлаждается на стенке обечайки 7 и поступает в выходной патрубок 6. Загрязненная вода сливается в отверстие нижней части выходного патрубка 6, а очищенный воздух, проходя через конвективный теплообменник 12, который дополнительно сепарирует остатки жидкой фазы в воздухе, поступает в помещение. Система водяного охлаждения обеспечивает циркуляцию воды по замкнутому контуру от насоса по соединительным патрубкам 13 и проходным каналам 14 к термоэлементам 8 и далее к конвективному теплообменнику 12. Термоэлементы 8, расположенные на внешней стенке обечайки, являются холодильником и служат для охлаждения металлических частей устройства и водно-воздушной среды, способствуя растворению в воде вредных газов. Предложенное техническое решение имеет простую конструкцию, компактно, технологично в изготовлении, удобно в эксплуатации и имеет высокую степень очистки воздуха от вредных примесей.
Формула изобретения
1. Воздухоочиститель, содержащий размещенный в корпусе многодисковый ротор, узел впрыска воды, входной и выходной патрубки, блок электропитания, отличающийся тем, что он снабжен расположенной между корпусом и ротором обечайкой, на внешней стороне которой размещены термоэлементы, связанные с системой водяного охлаждения и выполненные в виде термоэлектрического холодильника с возможностью охлаждения металлических частей воздухоочистителя и поступающей в междисковое пространство ротора водно-воздушной среды, и конвективным теплообменником, установленным под углом к выходящему воздушному потоку и связанным системой трубопроводов с термоэлементами, образуя замкнутую систему водяного охлаждения с циркуляционным насосом, при этом узел впрыска воды выполнен в виде трубки с отверстиями и отбойника, расположенных параллельно оси ротора во входном патрубке. 2. Воздухоочиститель по п.1, отличающийся тем, что в качестве термоэлементов используют элементы Пельтье.

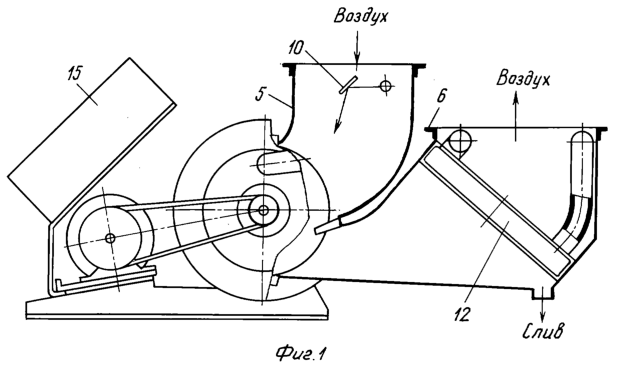

РИСУНКИ
|
||||||||||||||||||||||||||
