Патент на изобретение №2258884
|
||||||||||||||||||||||||||
(54) СБАЛАНСИРОВАННЫЙ АРБАЛЕТ СО ВСТРЕЧНЫМ МУЛЬТИЛУКОМ
(57) Реферат:
Изобретение относится к спортивной стрельбе и охоте. Арбалет включает: ложу, приклад, спусковой механизм и блочный встречный мультилук, плечи которого попарно расположены во встречном направлении друг над другом. Все блоки арбалета установлены в одной плоскости, а расстояние между блоками каждой пары не превышает длину одного плеча. Ложе арбалета может быть снабжено кареткой, выполненной в виде прямоугольной рамки, снабженной винтовым штоком. Изобретение повышает компактность арбалета и удобство пользования им. 2 з.п. ф-лы, 2 ил.

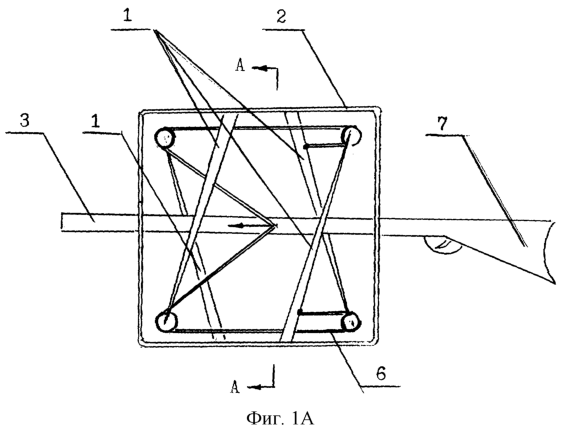

Изобретение относится к спортивному и охотничьему оружию. Известен арбалет (см. патент RU №2150651 С1, кл F 41 В 5/12 от 19.02.1999), содержащий блочный мультилук, ложу, приклад и спусковой механизм. Однако арбалет (в компановке ружья фиг.3 прототипа) имеет недостаток, т.е. его поперечный размер складывается из ширины ложи и, как минимум, двух длин плеч мультилука. С целью уменьшения его поперечных размеров практически длины одного плеча мультилука сбалансированный арбалет со встречным мультилуком содержит ложу, приклад, спусковой механизм и блочный встречный мультилук, плечи которого попарно расположены во встречном направлении друг над другом. Все блоки арбалета установлены в одной плоскости, а расстояние между блоками каждой пары не превышает длину одного плеча. При этом ложе арбалета может быть снабжено кареткой, выполненной в виде прямоугольной рамки, снабженной винтовым штоком. Предложенное техническое решение поясняется чертежами, где на фиг.1 изображен встречный мультилук и ложе с кареткой: А – вид сбоку, В – разрез. На фиг.2 изображено ложе с кареткой, снабженной винтовым штоком. Сбалансированный арбалет со встречным мультилуком содержит: 1 – плечи, 2 – каркас, 3 – ложе, 4 – каретку, 5 – винтовой шток, 6 – тетиву и 7 – приклад. Сбалансированный арбалет со встречным мультилуком работает следующим образом. При натяжении тетивы 6 (см. фиг.1А) на нижней балке каркаса 2 зафиксированные плечи 1 верхними блоками подтягиваются друг к другу. То же самое происходит и с нижними блоками, плечи которых закреплены на верхней балке каркаса 2. В случае установки на ложе 3 каретки 4 с винтовым штоком 5 (см фиг.2) на последний устанавливается пуля с цилиндрическим отверстием, выполненным с тыльной ее части. Основание пули подкернивается с четырех сторон. Таким образом при выстреле, т.е. разгоне каретки 4 тетивой 6, введенной с ней в зацепление, пуля сходит с винтового штока 5 в момент остановки тетивы с кареткой. При этом пуля одновременно закручивается вдоль продольной оси. В отсутствии винтового штока каретка может просто разогнать стрелу. Арбалет назван сбалансированным в связи с тем, что центр тяжести мультилука в момент выстрела не изменяет своего положения. Встречным лук назван в связи с тем, что его плечи установлены во встречных направлениях. Арбалет максимально компактен в вертикальном исполнении (см. фиг.1А).
Формула изобретения
1. Сбалансированный арбалет со встречным мультилуком, содержащий блочный мультилук, ложу, приклад и спусковой механизм, отличающийся тем, что плечи мультилука попарно расположены во встречном направлении друг над другом, все блоки арбалета установлены в одной плоскости, а расстояние между блоками каждой пары не превышает длину одного плеча. 2. Арбалет по п.1, отличающийся тем, что он снабжен кареткой, выполненной в виде прямоугольной рамки с передней стойкой. 3. Арбалет по п.2, отличающийся тем, что передняя стойка рамки каретки снабжена винтовым штоком.
РИСУНКИ
|
||||||||||||||||||||||||||
