Патент на изобретение №2258858
|
||||||||||||||||||||||||||
(54) ТРУБА
(57) Реферат:
Изобретение относится к области труб из пластических масс, выполненных с армированием. Труба содержит армирующий композиционный слой и защитные внутренний и наружный полимерные слои и характеризуется тем, что композиционный слой выполнен со сквозными каналами, а защитные полимерные слои скреплены друг с другом через сквозные каналы. Труба имеет повышенную надежность. 1 ил.
Изобретение относится к области труб из пластических масс, выполненных с армированием. Известна труба, содержащая скрепленные друг с другом полиэтиленовый и армирующий слои – патент RU №2095676, F 16 L 9/133. Армирующий слой такой трубы выполнен из композиционно-волокнистого материала и скреплен с полиэтиленовым через праймерный (сэвиленовый) слой по всей длине трубы. Недостаток такой трубы состоит в малой надежности, обусловленной недостаточным сцеплением слоев друг с другом (что приводит к их расслоению и разгерметизации трубы при минусовых температурах), а также незащищенностью армирующего наружного слоя (что приводит к его преждевременному разрушению, например, под действием ветра с песком). Известна другая труба, содержащая армирующий композиционный слой и защитные внутренний и наружный термопластичные слои – заявка Японии №60-37351, F 16 L 9/12. Эта труба по совокупности признаков и достигаемому результату наиболее близка к заявляемой и принята за прототип. Защитные термопластовые слои этой трубы закреплены на поверхностях композиционного слоя. Надежность этой трубы благодаря наружному защитному слою несколько повышена. Однако достигнутый в этой трубе положительный результат остается недостаточным, так как ее недостатки, обусловленные недостаточным сцеплением защитного внутреннего слоя с композиционным, остались на прежнем уровне, а сплошность стенки такой трубы из-за слабого сцепления ее слоев друг с другом по-прежнему недостаточна. Задачей изобретения является повышение надежности трубы. Для решения этой задачи усовершенствуется труба, содержащая армирующий композиционный слой и защитные внутренний и наружный полимерные слои. Усовершенствование состоит в том, что композиционный слой выполнен со сквозными каналами, а защитные полимерные слои скреплены друг с другом через сквозные каналы. Выполнение композиционного слоя со сквозными каналами обеспечивает возможность сообщения между защитными полимерными слоями через сквозные каналы. Скрепление защитных полимерных слоев друг с другом через сквозные каналы обеспечивает их соединение между собой и одновременно с композиционным слоем с качеством и монолитностью, исключающими расслоение трубы при эксплуатации и хранении. Выполнение трубы по изобретению обеспечивает повышение ее надежности. Ниже со ссылкой на прилагаемый чертеж дается описание предлагаемой трубы. Труба содержит армирующий композиционный слой 1 и защитные герметизирующий внутренний 2 и наружный 3 полимерные (например, термопластовые) слои. Композиционный слой 1 выполнен со сквозными каналами 4 в его теле (что обеспечивает возможность сообщения через сквозные каналы между защитными полимерными слоями трубы), а защитные полимерные слои 2 и 3 скреплены друг с другом через сквозные каналы 4, например расплавом полимера той же марки, что и материал защитных слоев 2, 3 (что обеспечивает соединение защитных слоев через каналы друг с другом и одновременно с композиционным слоем за счет сплавления и механического скрепления слоев трубы друг с другом). Труба по изобретению (благодаря повышенным качеству и монолитности соединения слоев, исключающими расслоение) имеет повышенную надежность.
Формула изобретения
Труба, содержащая армирующий композиционный слой и защитные внутренний и наружный полимерные слои, отличающаяся тем, что композиционный слой выполнен со сквозными каналами, а защитные полимерные слои скреплены друг с другом через сквозные каналы.

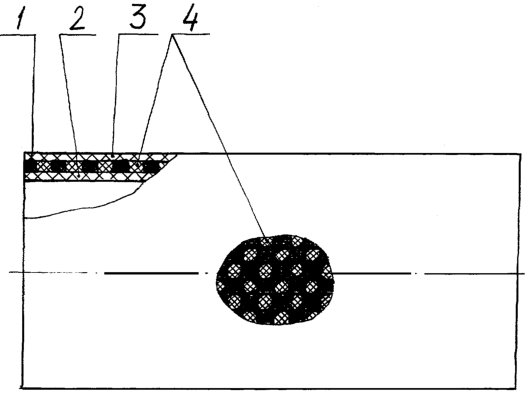

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.01.2008
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
