Патент на изобретение №2258829
|
||||||||||||||||||||||||||
(54) РЕГУЛИРУЕМОЕ СОПЛО ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ
(57) Реферат:
Регулируемое сопло турбореактивного двигателя содержит корпус с шарнирно закрепленными на нем створками и расположенными между ними уплотнительными проставками. Проставки подвешены на створках посредством коромысел с лапками, торцы которых установлены с возможностью контактирования со створками. Створки снабжены поперечными ребрами, образующими паз, в который заведена контактирующая с ним лапка коромысла. Боковые поверхности лапки снабжены выступами, выполненными в виде цилиндрических поверхностей с общей осью, расположенной вдоль продольной оси лапки, и с радиусами, равными половине ширины паза. Изобретение обеспечит надежное крепление проставок относительно створок сопла в продольном направлении и уменьшит утечки газа при криволинейной форме створок и проставок. 1 з.п. ф-лы, 5 ил.
Изобретение относится к области авиационного двигателестроения, а именно к конструкции регулируемых сопел ТРД. Известно регулируемое сопло ТРД, содержащее корпус с шарнирно закрепленными на нем створками и расположенными между ними уплотнительными проставками, подвешенными на створках посредством коромысел с лапками, торцы которых установлены с возможностью контактирования со створками [1]. Недостаток известного устройства состоит в том, что оно обеспечивает надежное сцепление проставок со смежными створками только в радиальном направлении, которое необходимо только на неработающем двигателе, так как во время работы двигателя проставки поджимаются к створкам давлением газов. Указанное устройство не обеспечивает сцепление проставок со створками в продольном направлении сопла, которое необходимо во всем диапазоне работы двигателя. Задачей изобретения является обеспечение крепления проставок относительно створок в продольном направлении сопла. Указанная задача решается тем, что в известном регулируемом сопле ТРД, содержащем корпус с шарнирно закрепленными на нем створками и расположенными между ними уплотнительными проставками, подвешенными на створках посредством коромысел с лапками, торцы которых установлены с возможностью контактирования со створками, каждая створка снабжена поперечными ребрами, образующими паз, в который заведена контактирующая с ним лапка коромысла, при этом боковые поверхности лапки снабжены выступами, выполненными в виде цилиндрических поверхностей с общей осью, расположенной вдоль продольной оси лапки, и с радиусами, равными половине ширины паза. Такое выполнение устройства обеспечивает непрерывный контакт выступов с ребрами створки при открытии и закрытии сопла, благодаря чему проставка удерживается в продольном направлении без образования зазоров в соединении. На фиг.1 показан продольный разрез регулируемого сопла ТРД, на фиг.2 – продольный разрез сопла с криволинейными створками и проставками, на фиг.3 – вид по стрелке А фиг.1 на соединение проставки со смежными створками, на фиг.4 – поперечный разрез сопла Б-Б фиг.1 по соединению проставки со смежными створками, на фиг.5 – элемент В фиг.3. Регулируемое сопло ТРД содержит корпус 1 с шарнирно закрепленными на нем створками 2 и расположенными между ними уплотнительными проставками 3, подвешенными на створках 2 посредством коромысел 4 с лапками 5, торцы в которых установлены с возможностью контактирования со створками 2. Каждая створка 2 снабжена поперечными ребрами 7, образующими паз 8, в который заведена лапка 5 коромысла 4. Боковые поверхности лапки 5 снабжены цилиндрическими выступами 9, имеющими общую ось 10, расположенную вдоль продольной оси лапки 5. Радиус цилиндрической поверхности выступа 9 равен половине ширины паза 8. При выполнении части поверхности полотна створки 2 и проставки 3 криволинейной формы пазы 8 на створках 2 и коромысла 4 на проставках 3 установлены в начале криволинейного участка 11 (фиг.2). Регулируемое сопло работает следующим образом. При перемещении створок 2 из одного крайнего положения в другое они перемещаются относительно проставок 3 в поперечном направлении. При этом изменяется угол Таким образом предотвращается образование зазоров между створками и проставками. Максимальный угол обкатки цилиндрических выступов 9 (фиг.4) где
Сила, действующая на проставку вдоль ее продольной оси при работе двигателя, где Р – давление в сопле, S – площадь проставки, fтр – коэффициент трения между створкой и проставкой. Наличие выступов 9 на лапках 5 коромысел 4 обеспечивает также центрирование проставки 3 относительно смежных створок 2 во всем диапазоне работы двигателя. Это способствует уменьшению поперечных изгибающих моментов на створках, вследствие чего увеличивается ресурс работы сопла. Предложенное устройство обеспечивает надежное крепление проставок относительно створок в продольном направлении сопла, а также позволяет уменьшить утечки газа при криволинейной форме створок и проставок. Источник информации 1. Патент РФ №1309660, кл. F 02 K 1/12, опубл. в 1994 г.
Формула изобретения
1. Регулируемое сопло турбореактивного двигателя, содержащее корпус с шарнирно закрепленными на нем створками и расположенными между ними уплотнительными проставками, подвешенными на створках посредством коромысел с лапками, торцы которых установлены с возможностью контактирования со створками, отличающееся тем, что каждая створка снабжена поперечными ребрами, образующими паз, в который заведена контактирующая с ним лапка коромысла, при этом боковые поверхности лапки снабжены выступами, выполненными в виде цилиндрических поверхностей с общей осью, расположенной вдоль продольной оси лапки и с радиусами, равными половине ширины паза. 2. Регулируемое сопло турбореактивного двигателя по п.1, отличающееся тем, что при выполнении части поверхности полотна створки и проставки криволинейной формы, пазы створок и коромысла поставок установлены в начале криволинейного участка.
РИСУНКИ
PC4A – Регистрация договора об уступке патента Российской Федерации на изобретение
(73) Патентообладатель(и):
(73) Патентообладатель:
(73) Патентообладатель:
Дата и номер государственной регистрации перехода исключительного права: 12.03.2008 № РД0033747
Извещение опубликовано: 27.04.2008 БИ: 12/2008
|
||||||||||||||||||||||||||

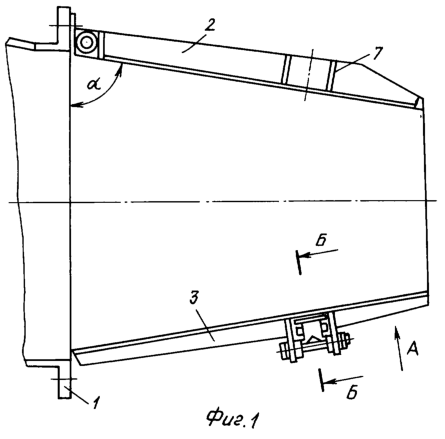

между створкой и плоскостью поперечного сечения сопла (фиг.1), а также угол
между осями створок 2 и проставок 3 (фиг.5). Ребра 7 створки обкатывают цилиндрические выступы 9 и проставка удерживается в продольном направлении.
max – угол между осями вращения створок в плоскости, перпендикулярной продольной оси сопла (фиг.3),
