Патент на изобретение №2258826

(54) ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА НА ОСНОВЕ ДВИГАТЕЛЯ СТИРЛИНГА

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано в качестве энергетической установки для объектов специального назначения, например для специальных фортификационных сооружений, подводных технических средств и мобильных комплексов. Достигаемый технический результат – повышение скорости запуска двигателя Стирлинга в работу и снижение стоимости установки в целом. Выделившаяся при сгорании термитного топлива теплота приводит к повышению температуры внутри реакционной камеры сгорания теплового генератора. Теплота из реакционной камеры через теплоноситель замкнутого газового контура передается к стенкам нагревателя двигателя Стирлинга, что вызывает его пуск. Для циркуляции теплоносителя замкнутого газового контура предназначен компрессор. При работе двигателя Стирлинга механическая энергия преобразуется в электрическую с помощью электрогенератора. Для охлаждения двигателя Стирлинга используется холодильник, через который подается охлаждающая среда. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано в качестве энергетической установки для объектов специального назначения, например для специальных фортификационных сооружений, подводных технических средств и мобильных комплексов.

Известно устройство двигателя Стирлинга, состоящего из нагревателя, регенератора, холодильника и поршневой группы (Батырев А.Н., Кошеваров В.Д., Лейкин О.Ю. Корабельные ядерные энергетические установки зарубежных стран. – СПб.: Судостроение, 1994, стр.205).

Известна энергоустановка с двигателем Стирлинга и водородосодержащим топливом, включающая в себя двигатель Стирлинга и теплоиспользующую холодильную машину (Патент РФ №2169319, F 25 B 27/02, Бюл. №17 от 20.06.2001). Однако в данной установке используется дорогостоящее водородное топливо и камера сгорания с катализатором.

Известна энергохолодильная система с двигателем Стирлинга, использующая в качестве источника теплоты реакцию окисления магния (Патент РФ №2214566, F 25 B 27/02, Бюл. №29 от 20.10.2003). Однако для начала реакции окисления магния и выделения теплоты требуется наличие окислителя, а в результате реакции образуются окислы магния, которые необходимо удалять.

Известны безгазовые топлива и их характеристики (Генкин А.Л., Лотонин O.K., Сильян А.М. Характеристики безгазовых топлив/ В научно-техническом сборнике “Нетрадиционная энергетика”. СПб.: ВМИИ. 2000. С.16-20). При этом отмечается, что, в основном, в качестве горючего используются металлы, а окислитель может быть как в газообразном состоянии и храниться отдельно от горючего, так и в твердом состоянии и храниться в смешанном состоянии с горючим, образуя термитные составы (термиты).

Технический результат, который может быть получен при осуществлении изобретения, заключается в повышении скорости запуска двигателя Стирлинга в работу и снижения стоимости установки в целом.

Для достижения данного технического результата энергетическая установка на основе двигателя Стирлинга, включающая в себя двигатель Стирлинга и электрогенератор, связанный с двигателем, снабжена тепловым генератором, состоящим из реакционной камеры сгорания, безгазового топлива и воспламенительного устройства, при этом реакционная камера теплового генератора связана с нагревателем двигателя Стирлинга через замкнутый газовый контур с промежуточным теплоносителем, а в качестве безгазового топлива применены термиты.

Введение в состав энергетической установки на основе двигателя Стирлинга теплового генератора, связанного с нагревателем двигателя Стирлинга через замкнутый газовый контур с промежуточным теплоносителем и состоящего из реакционной камеры сгорания, безгазового топлива и воспламенительного устройства, позволяет получить новое свойство, заключающееся в возможности повышения скорости запуска двигателя Стирлинга в работу и снижения стоимости установки в целом за счет использования термитного топлива.

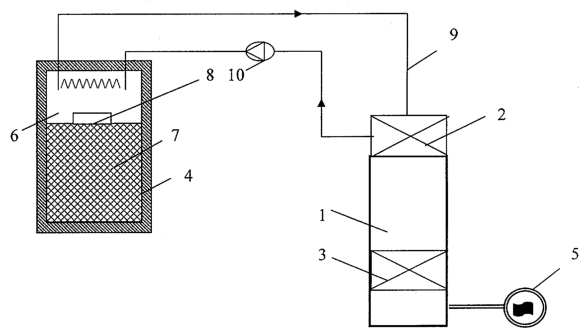

На чертеже изображена энергетическая установка на основе двигателя Стирлинга.

Энергетическая установка в своем составе имеет двигатель Стирлинга 1 с нагревателем 2 и холодильником 3, тепловой генератор 4 (источник тепловой энергии) и электрогенератор 5. Тепловой генератор 4 состоит из реакционной камеры 6, заряда термита (безгазового топлива) 7 и воспламенительного устройства 8. Реакционная камера 6 теплового генератора 4 связана с нагревателем 2 двигателя Стирлинга 1 через замкнутый газовый контур 9 с промежуточным теплоносителем. Для циркуляции промежуточного газового теплоносителя предназначен компрессор 10.

Энергетическая установка на основе двигателя Стирлинга работает следующим образом.

Работа энергетической установки начинается в момент подачи импульса энергии от отдельного источника (не показан) на воспламенительное устройство 8, которое обеспечивает повышение температуры прилегающего к нему участка заряда топлива 7 до температуры воспламенения. Сгорание топлива происходит в высокотемпературной волне горения, распространение которой происходит в тело заряда от места установки воспламенительного устройства 8. Продолжительность процесса горения топлива определяется скоростью распространения фронта пламени, размерами, формой заряда, а также другими его конструктивными особенностями.

Выделившаяся при сгорании термитного топлива 7 теплота приводит к повышению температуры внутри реакционной камеры сгорания 6 теплового генератора 4. Теплота из реакционной камеры 6 через теплоноситель замкнутого газового контура 9 передается к стенкам нагревателя 2 двигателя Стирлинга 1, что приводит к постепенному повышению температуры нагревателя 2 и, соответственно, нагреву рабочего тела, используемого в самом двигателе Стирлинга 1. С повышением температуры рабочего тела в головке двигателя происходит постепенное повышение давления в рабочем контуре и, в том числе, в рабочем цилиндре. Это, в свою очередь, вызывает перемещение рабочего поршня двигателя и, в конечном итоге, его пуск.

Для циркуляции теплоносителя замкнутого газового контура 9 предназначен компрессор 10. При работе двигателя Стирлинга 1, механическая энергия преобразуется в электрическую с помощью электрогенератора 5. Для охлаждения двигателя Стирлинга 1 используется холодильник 3, через который подается охлаждающая среда.

Источники информации

1. Батырев А.Н., Кошеваров В.Д., Лейкин О.Ю. Корабельные ядерные энергетические установки зарубежных стран. – СПб.: Судостроение, 1994. стр.205.

2. Патент РФ №2169319, F 25 В 27/02, Бюл. №17 от 20.06.2001.

3. Патент РФ №2214566, F 25 В 27/02, Бюл. №29 от 20.10.2003.

4. Генкин А.Л., Лотонин О.K., Сильян А.М. Характеристики безгазовых топлив/ В научно-техническом сборнике “Нетрадиционная энергетика”. СПб.: ВМИИ. 2000. С.16-20.

Формула изобретения

Энергетическая установка на основе двигателя Стирлинга, включающая в себя двигатель Стирлинга и электрогенератор, связанный с двигателем, отличающаяся тем, что снабжена тепловым генератором, состоящим из реакционной камеры, безгазового топлива и воспламенительного устройства, при этом реакционная камера теплового генератора связана с нагревателем двигателя Стирлинга через замкнутый газовый контур с промежуточным теплоносителем, а в качестве безгазового топлива применены термиты.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.03.2006

Извещение опубликовано: 10.12.2007 БИ: 34/2007
