Патент на изобретение №2258678

(54) СОСТАВ ДЛЯ СТАБИЛИЗАЦИИ РАСПАДАЮЩИХСЯ МЕТАЛЛУРГИЧЕСКИХ ШЛАКОВ И СПОСОБ ЕГО ПОЛУЧЕНИЯ

(57) Реферат:

Изобретение относится к металлургической промышленности, в частности касается стабилизации металлургических шлаков, подверженных распаду. Состав для стабилизации содержит в качестве ингредиента, содержащего оксид бора, безводное борсиликатное стекло в количестве не менее 30%, остальное – кристаллы монтичеллита и шпинелида. Способ включает выемку, дробление и обогащение исходной боратовой руды. Обогащение исходной боратовой руды по классу минус 150 мм с последующим плавлением этого класса при температуре не выше 1300°С и дроблением продуктов плавки – безводного борсиликатного стекла, с растворенными в нем кристаллами монтичеллита и шпинелида, до крупности не более 80 мм. Изобретение позволяет исключить негативное воздействие ингредиентов состава на свойства обрабатываемого шлака, выплавляемого металла и окружающую природную среду. 2 н.п. ф-лы, 6 табл.

Изобретение относится к области металлургии, касается состава для стабилизации распадающихся металлургических шлаков и способа его получения.

Известны составы для стабилизации металлургических шлаков в частности от наиболее распространенного силикатного распада, вызванного полиморфными превращениями двухкальциевого силиката (CaO·SiO₂ или C₂S), входящего в состав шлака, включающего оксиды MgO Al₂O₃, Fe₂О₃, В₂О₃, K₂O P₂O₅, Cr₂О₃ [1], а также соединения 3СаО Р₂O₅, CaNPO₄, CaCr₂O₄, образующие твердые растворы с высокотемпературными формами – , ‘ и двухкальциевого силиката [2].

Признаками аналогов, которые совпадают с существенными признаками заявляемого объекта, являются:

– способность растворяться в высокотемпературных формах двухкальциевого силиката с образованием твердых растворов;

– способность входить в решетку C₂S в количествах, достаточных для их стабилизации.

К недостаткам, по мнению авторов, относятся:

– сложность их получения;

– высокий расход для обеспечения стабилизации шлаков;

– необходимость обеспечения высоких температур при обработке шлака для получения стабилизирующего эффекта;

– негативное влияние на изменение свойств обрабатываемого шлака и выплавляемого металла.

Близкими по технической сущности к заявляемому составу являются составы, содержащие бор, предложенные в способе стабилизации распадающегося сталеплавильного шлака, а именно бура, кернит, колеманит, содержащие 4-12% кристаллизационной влаги [3].

Общими признаками, совпадающими с существенными признаками заявляемого изобретения, являются:

– наличие бора в стабилизирующих составах;

– способность растворяться в высокотемпературных формах C₂S с образованием твердых растворов.

К недостаткам этих составов следует отнести:

– сложность получения в относительно чистом виде;

– наличие сопутствующих минералов, в частности кристаллизационной влаги [3] и гипса [4], последние при обработке шлака дегидрадируют, диссоциируют с образованием оксида водорода, сульфида кальция и серосодержащих газов, свободного водорода и серы, которые имеют тенденцию перехода в стабилизируемый шлак, выплавляемый металл [5] и в окружающую среду;

– негативное влияние на изменение свойств обрабатываемого шлака и выплавляемого металла;

– сложность введения в обрабатываемый шлак.

Совокупность этих недостатков привела к тому, что указанные составы практически не используются для стабилизации распадающихся шлаков.

Задачей изобретения является состав для стабилизации распадающегося металлургического шлака и способ его получения, исключающий негативное воздействие ингредиентов состава на свойства обрабатываемого шлака, выплавляемого металла и окружающую природную среду.

Указанный технический результат достигают тем, что состав для стабилизации распадающихся металлургических шлаков, включающий ингредиент, содержащий оксид бора, отличающийся тем, что он содержит в качестве ингредиента, содержащего оксид бора, безводное борсиликатное стекло в количестве не менее 30%, остальное – кристаллы монтичеллита и шпинелида, а способ получения состава для стабилизации распадающихся металлургических шлаков, включающий выемку, дробление и обогащение исходной боратовой руды, отличается тем, что осуществляют обогащение исходной боратовой руды по классу минус 150 мм с последующим плавлением этого класса при температуре не выше 1300°С и дроблением продуктов плавки – безводного борсиликатного стекла, с растворенными в нем кристаллами монтичеллита и шпинелида, до крупности не более 80 мм.

Причинно-следственная связь между совокупностью существенных признаков заявляемого изобретения и достигаемыми техническими результатами заключается в следующем:

1. Состав для стабилизации распадающихся шлаков содержит легкоплавкое боросиликатное стекло, оксид бора которого имеет высокую растворимость в высокотемпературных – , ‘ и формах C₂S с образованием кристаллической решетки иррегулярной структуры открытого типа, способствующей сохранению высокотемпературных форм при охлаждении шлака.

2. Высокая растворимость оксида бора в высокотемпературных формах C₂S способствует ограничению массы добавки для стабилизации двухкальциевого силиката и соответственно шлака, в состав которого он входит.

3. Состав лишен кристаллизационной воды и минералов-спутников боратовой руды, содержащих серу. Это способствует снижению негативного воздействия состава для стабилизации шлаков на свойства застабилизированного шлака, выплавляемого металла и окружающую среду в процессе обработки шлака стабилизирующим составом.

4. В состав входит монтичеллит и шпинелид – традиционные минералы металлургических шлаков.

Таким образом, заявляемое изобретение соответствует критерию «новизна».

При анализе на соответствие критерию «изобретательский уровень» не обнаружено источников информации, указывающих на известность предлагаемого состава по функциональному назначению и поставленной в изобретении задаче.

Заявляемые состав и способ его получения могут быть реализованы в промышленности, а ожидаемый технический результат вытекает из совокупности существенных признаков изобретения, что свидетельствует о соответствии критерию «промышленная применимость».

Состав для стабилизации распадающихся шлаков подбирали путем проведения серии экспериментов, сущность которых заключалась в растворении добавок-стабилизаторов в шлаках, содержащих двухкальциевый силикат и имеющих неустойчивую структуру. В частности, это шлаки средне и низкоуглеродистого феррохрома, синтетические шлаки внепечной обработки стали, высокоосновные доменные, сталеплавильные и ферросплавные шлаки.

В качестве экспериментальных составов использовали добавки с различным содержанием В₂О₃ в различных физических формах, включая обработанную боратовую руду и буру и колеманит.

Оценивали стабилизирующий эффект вводимых добавок, их влияние на изменение состава и свойств шлака, выплавляемого металла и выбросы в окружающую среду. Результаты экспериментов сведены в таблицы 1, 2.

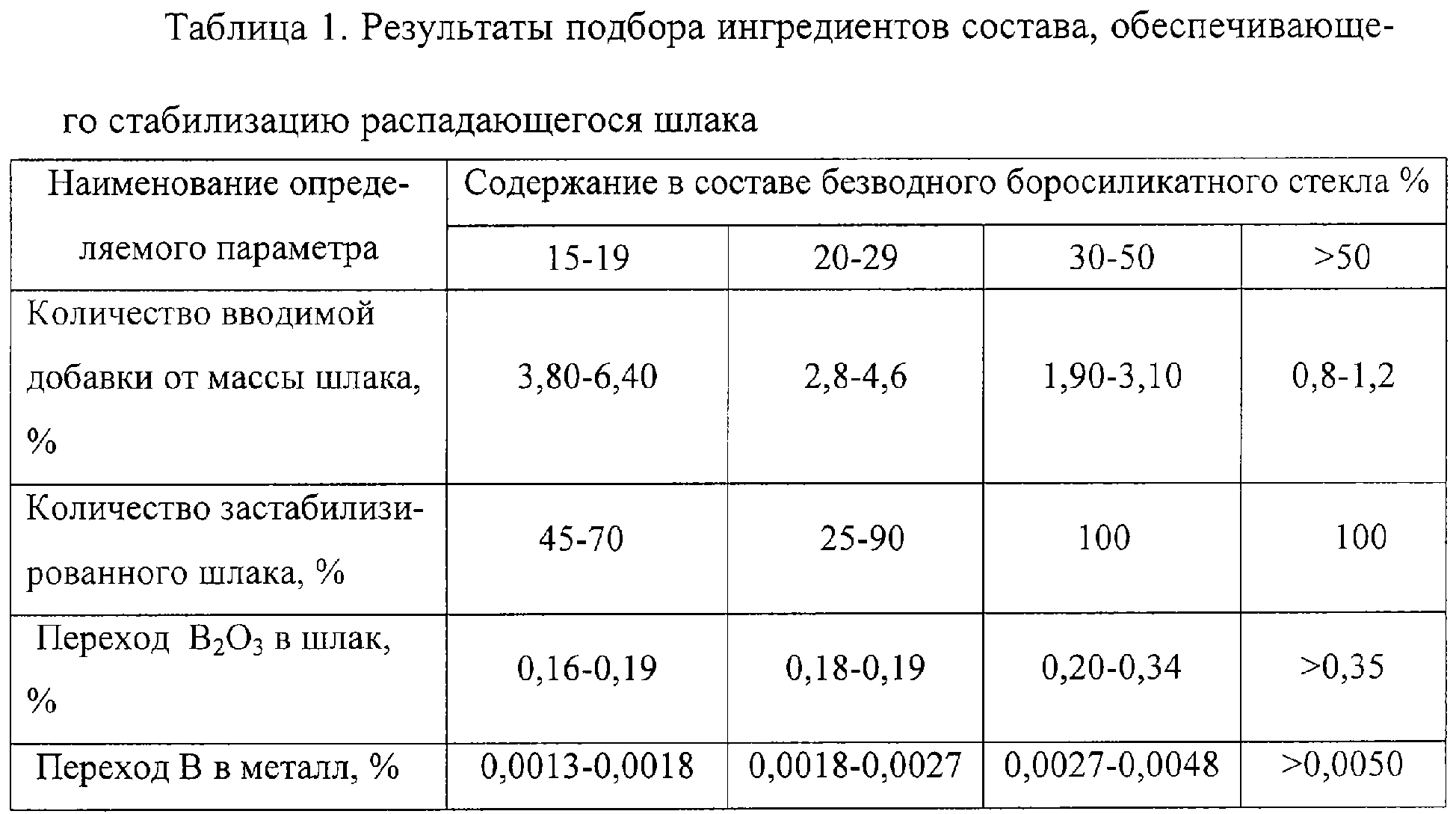

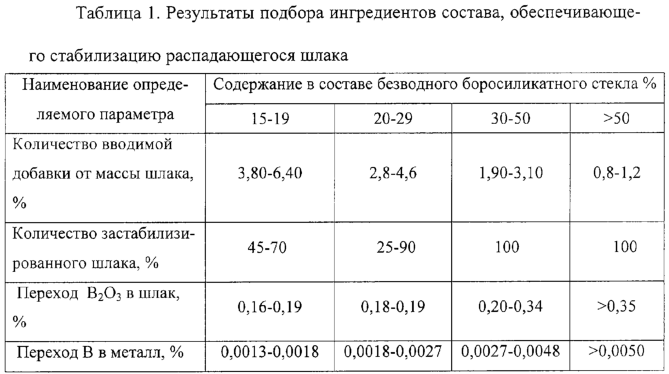

Значения параметров, приведенные в таблице 1, подтверждают, что состав для стабилизации всего объема обрабатываемого шлака должен содержать в качестве ингредиента не менее 30% боросиликатного стекла. В этом случае в шлак из добавки переходит до 98% оксида бора. При меньшем содержании боросиликатного стекла переход оксидов бора в шлак уменьшается, несмотря на увеличение количества вводимой в шлак стабилизирующей добавки. Соответственно сокращается количество застабилизированного шлака.

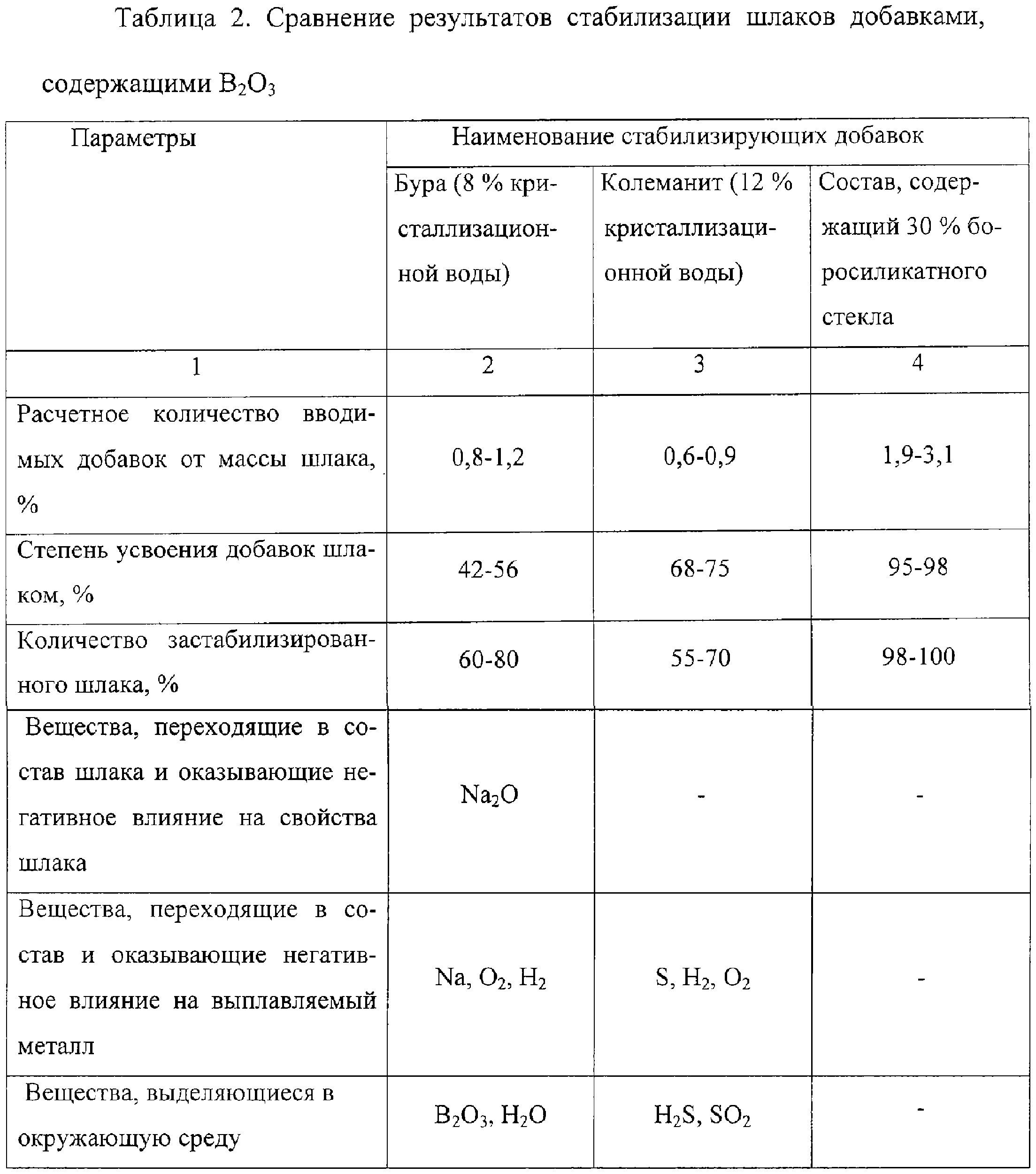

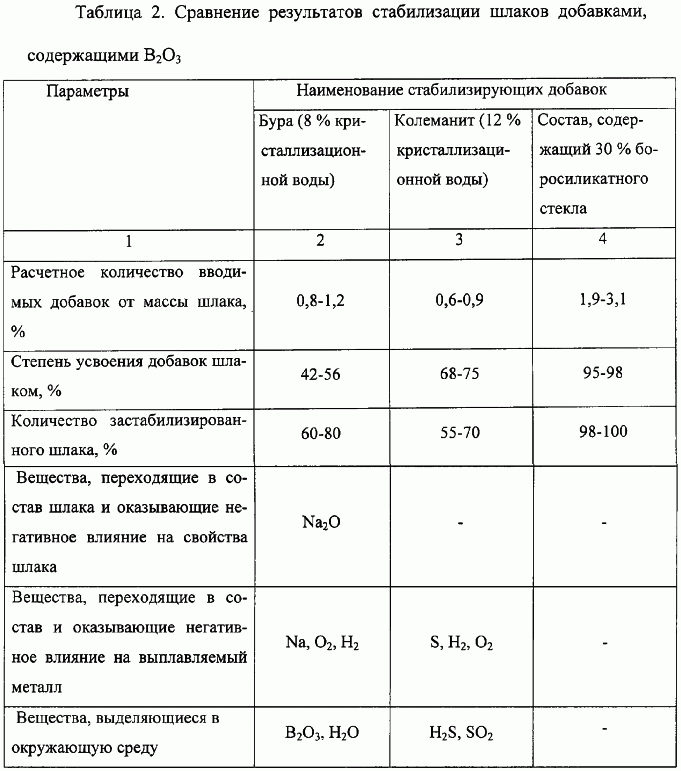

Сравнение стабилизирующего эффекта, оказывающего заявляемым составом с составами, приведенными в прототипе (таблица 2), показывает, что по расчетам для стабилизации всего объема шлака требуется в среднем в два раза меньше буры и в три раза меньше колеманита. Степень усвоения оксида бора из этих добавок шлаком значительно ниже, чем при обработке заявляемым составом. При этом в состав шлака переходит оксид натрия, который негативно воздействует на свойства застабилизированного шлака. Выделяемая в процессе обработки шлака кристаллизационная вода диссоциирует и способствует выносу частиц добавки в окружающую среду и переходу кислорода и водорода в состав выплавляемого металла.

Неразделимым спутником колеманита является гипс, последний в процессе обработки разлагается с выделением кристаллизационной влаги, сульфида кальция, элементарной серы и атомарных кислорода и водорода, которые взаимодействуют с металлом и снижают его качество.

Заявляемый состав не содержит кристаллизационной влаги и разлагающегося гипса. Температура плавления боросиликатного стекла соизмерима с температурой плавления шлака, реакция с обрабатываемым шлаком происходит спокойно без бурного кипения и выноса частиц буры, парообразования и выделения соединений серы. Оксид бора практически полностью переходит в шлак и способствует полному проявлению стабилизирующего эффекта и улучшению прочностных свойств застабилизированного шлака. Кристаллы монтичеллита и шпинелида, растворенные в боросиликатном стекле, не оказывают негативного воздействия на обрабатываемый шлак, выплавляемый металл и окружающую среду.

Способ получения состава для стабилизации шлаков обусловлен свойствами исходного сырья, содержащего оксиды бора. В качестве сырьевого материала используется боратовая руда Индерского месторождения, содержащая до 32% оксида бора. Минеральной основой боратовой руды являются гидробораты щелочных и щелочноземельных металлов. В состав боратовых руд входит кристаллизационная влага, гипс, кальцит, доломит, глины, органические соединения и т.д., которые оказывают негативное влияние на свойства обрабатываемого шлака, выплавляемого металла и окружающую среду.

Заявляемые признаки способа отработаны исходя из требований, предъявляемых к составу для стабилизации шлаков, а именно:

– содержание в составе для стабилизации шлаков не менее 30% боросиликатного стекла;

– отсутствие в составе ингредиентов, оказывающих негативное влияние на свойства обрабатываемого шлака, выплавляемого металла и окружающую среду.

Граница разделения по крупности выбрана с учетом распределения оксида бора в кусках породы различной крупности. Результаты оценки распределения В₂О₃ в кусках руды показаны в таблице 3.

В таблице 4 приведены данные по содержанию боросиликатного стекла в составе для стабилизации шлаков в зависимости от крупности исходной боратовой руды.

Данные таблиц 3 и 4 показывают, что удаление крупных кусков из состава исходной боратовой руды способствует увеличению выхода кондиционных составов для стабилизации шлаков.

Температура плавки боратовой руды выбрана с учетом содержания посторонних примесей в составе и расхода электроэнергии на плавку (табл.5).

В табл.5 видно, что повышение температуры плавки выше 1300°С приводит к резкому увеличению расхода электроэнергии без заметного снижения посторонних примесей в составе для стабилизации шлаков.

Продукты плавки после охлаждения дробят до крупности минус 80 мм. Такая крупность состава для стабилизации шлаков выбрана с учетом условий распределения и усвоения состава обрабатываемым шлаком. Результаты подбора крупности состава приведены в табл.6.

Таким образом, причинно-следственная связь между совокупностью существенных признаков заявляемого способа получения состава для стабилизации распадающихся шлаков и достигаемым техническим результатом заключается в следующем:

1. Ограничение крупности исходной боратовой руды размером менее 150 мм обеспечит содержание в составе не менее 30% боросиликатного стекла.

2. Плавление исходной боратовой руды при температуре не выше 1300°С способствует удалению посторонних примесей, оказывающих негативное влияние на свойства обрабатываемого шлака, выплавляемого металла и выбросы в окружающую среду без значительного увеличения расхода электроэнергии.

3. Дробление охлажденных продуктов плавки до крупности минус 80 мм способствует повышению степени стабилизации шлака, улучшению условий его ввода в состав шлака и ограничению расхода электроэнергии.

Таким образом, заявляемый способ соответствует критерию «новизна».

При анализе на соответствие критерию «изобретательский уровень» не обнаружено источников информации, указывающих на известность предложенных технологических решений по функциональному назначению и поставленной в изобретении задаче.

Заявляемые технологические решения могут быть реализованы в промышленности, а ожидаемый технический результат вытекает из совокупности существенных признаков изобретения, что свидетельствует о соответствии критерию «промышленная применимость».

Список использованных источников

1. А. Гинье, М. Регур. Структура портландцементных минералов. 5-й международный конгресс по химии цемента. М.: Стройиздат, 1973.

2. Комплексная переработка и использование металлургических шлаков в строительстве / B.C. Горшков, А.Е. Александров, С.И. Иващенко, В.С Горшкова – М.: Стройиздат, 1985, 272 с.

3. Способ стабилизации сталеплавильного шлака. Патент США №4655831, МКИ С 21 В 5/04, НКИ 75-257, УДК 669.046. Публикация 87.04.07, т.1077, №1.

4. Штрюбель Г., Циммер З. Минералогический словарь: Пер. с нем. – М.: Недра, 1987. – 494 с.

5. С.С. Набойченко, Н.Г. Андреев, А.П. Дорошевич и др. Процессы и аппараты цветной металлургии. Екатеринбург: УГТУ, 1997, 648 с.

Формула изобретения

1. Состав для стабилизации распадающихся металлургических шлаков, включающий ингредиент, содержащий оксид бора, отличающийся тем, что он содержит в качестве ингредиента, содержащего оксид бора, безводное борсиликатное стекло в количестве не менее 30%, остальное – кристаллы монтичеллита и шпинелида.

2. Способ получения состава для стабилизации распадающихся металлургических шлаков, включающий выемку, дробление и обогащение исходной боратовой руды, отличающийся тем, что осуществляют обогащение исходной боратовой руды по классу минус 150 мм с последующим плавлением руды этого класса при температуре не выше 1300°С и дроблением продуктов плавки – безводного борсиликатного стекла с растворенными в нем кристаллами монтичеллита и шпинелида до крупности не более 80 мм.
