Патент на изобретение №2258634
|
||||||||||||||||||||||||||
(54) КОМПЛЕКТ ИЗ СУДНА И ЛАСТ ДЛЯ СПОРТИВНОГО РЫБОЛОВСТВА И ОХОТЫ
(57) Реферат:
Изобретение относится к плавучим средствам. Судно выполнено круглой формы со сквозным отверстием для ног посередине, с перекладиной, на которой укреплено седло, размещенной в отверстии судна. На верхней части судна укреплены ручки, за которые удерживается судно при передвижении по берегу, не вынимая ног из судна. Ласты выполнены в виде эластичного полотна, концы которого раскрываются при движении ноги назад и складываются при холостом ходе – движении ноги вперед. Технический результат заключается в перемещении по воде лицом к цели и возможности быстрого разворота на 360 градусов. 1 з.п.ф-лы, 4 ил.

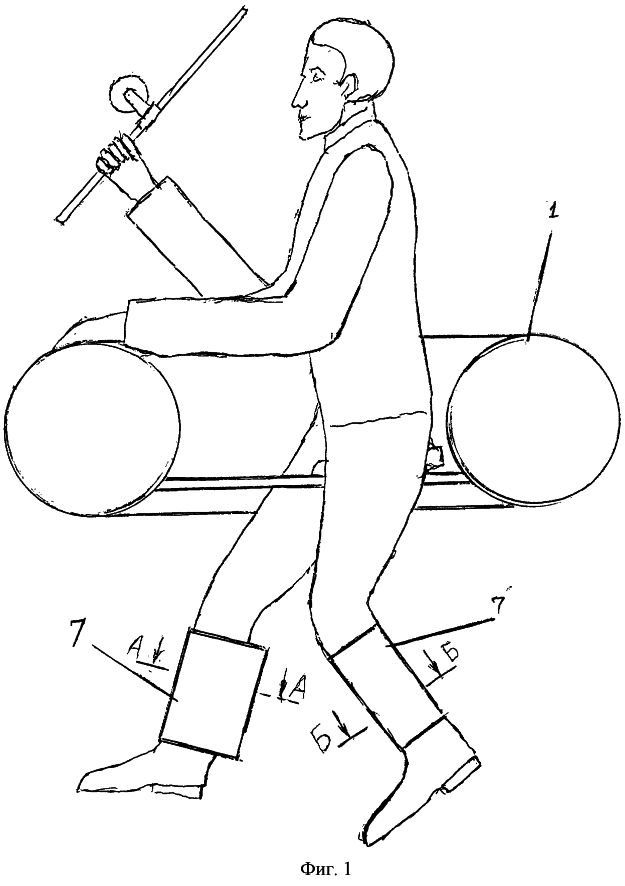

Область техники. Спорт. В частности рыболовство и охота. Уровень техники. Данный комплект не имеет аналогов. Сущность изобретения. Основная задача: перемещаясь по воде, видеть цель перед собой. Конструкция устройства позволяет, перемещаясь по воде, быстро осуществлять разворот на 360 градусов и двигаться лицом к цели. Перечень фигур. Фигура 1 – вид судна сбоку, человек в положении движения. Фигура 2 – вид судна сбоку, человек в положении покоя или умеренного движения. Фигура 3 – вид судна сверху без человека. Фигура 4 – ласты. Сведения, подтверждающие возможность осуществления изобретения. Состав комплекта. – Судно (фиг.1, 2, 3), представляющее собой круг (фиг.3, п.1) со сквозным отверстием для ног и поперечной перекладиной (фиг.3, п.3), на которой укреплено седло (фиг.3, п.2). Вверху по обеим сторонам прикреплены ручки (фиг.3, п.4). В передней части отверстия судна по обеим сторонам находятся стремена (фиг.2, п.6), прикрепленные ремнями на крючки (фиг.3, п.5). – Ласты (фиг.4, п.7), представляющие собой эластичное полотно, концы которого образуют ласты. С внутренней стороны полотна расположены крепежные ремни (фиг.4, п.8). Принцип работы. При подходе к берегу положить судно на землю. Одеть ласты на икры ног, закрепив крепежными ремнями. Поставить ноги в отверстие судна по обеим сторонам поперечины. Поднять судно, руками удерживая за ручки, после чего идти к воде. При соприкосновении судна с поверхностью воды грести ногами, на которые одеты ласты, до цели. При движении правой нагой вперед ласты сложены, при движении левой ногой назад ласты развернуты и толкают судно вперед. Ноги с ластами поочередно сменяют друг друга, что организует непрерывное движение судна (работа ног в воде идентична работе ног при ходьбе по земле). Ласты также позволяют идти по земле или заболоченному берегу, не снимая их и не вынимая ног из судна.
Формула изобретения
1. Комплект из судна и ласт для спортивного рыболовства и охоты, содержащий ласты, закрепленные на икрах ног человека, и судно, выполненное круглой формы со сквозным отверстием для ног посередине, с перекладиной, на которой укреплено седло, размещенной в отверстии судна, ручками, укрепленными в верхней части судна для обеспечения удержания за них судна при передвижении человека по берегу, не вынимая ног из судна, и стременами, закрепленными в передней части отверстия для опоры ног в сидячем положении. 2. Комплект по п.1, отличающийся тем, что ласты выполнены в виде эластичного полотна, концы которого раскрываются при движении ноги назад и складываются при холостом ходе – движении ноги вперед, при этом на ластах с внутренней стороны имеются крепежные ремни.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 11.07.2007
Извещение опубликовано: 27.02.2009 БИ: 06/2009
|
||||||||||||||||||||||||||
