Патент на изобретение №2258564

(54) СПОСОБ ФЛОТАЦИОННОГО ОБОГАЩЕНИЯ ПОЛЕЗНЫХ ИСКОПАЕМЫХ

(57) Реферат:

Изобретение относится к области обогащения полезных ископаемых и может быть использовано при флотации цветных, черных, редких и благородных металлов, а также неметаллических полезных ископаемых. Технический результат – снижение степени ошламования минералов. Способ включает классификацию пульпы в гидроциклоне с получением песков и слива, подачу слива гидроциклона на флотационное разделение с выделением пенного и камерного продуктов. Пески гидроциклона разделяют на дополнительные пенный и камерный продукты в дополнительной флотокамере. Камерный продукт, полученный из песков гидроциклона, доизмельчают с возвратом его на классификацию пульпы. Дополнительный пенный продукт выделяют в виде самостоятельного концентрата или направляют на флотационное разделение. Подачу песков гидроциклона на их разделение на дополнительные пенный и камерный продукты осуществляют из песковой насадки гидроциклона, установленного вертикально над дополнительной флотокамерой по ее оси, в виде свободной расширяющейся струи непосредственно на поверхность пульпы дополнительной флотокамеры. Подачу песков гидроциклона можно осуществлять в виде полой струи, для получения которой используют конический рассеиватель. В струю снизу можно подавать воздух для регулирования угла ее конусности. 3 з.п. ф-лы, 1 ил.

Изобретение относится к обогащению полезных ископаемых и может быть использовано при флотации цветных, черных, редких и благородных металлов, а также неметаллических полезных ископаемых.

Известен способ флотационного обогащения полезных ископаемых, включающий измельчение дробленой руды, классификацию пульпы в гидроциклоне с получением песков и слива, подачу слива гидроциклона на флотационное разделение с выделением пенного и камерного продуктов, возврат песков гидроциклона на классификацию пульпы [1].

Недостатком данного способа является невысокая степень извлечения ценного компонента, обусловленная высокой степенью ошламования минералов и потерями ценного компонента в хвостах.

Наиболее близким к предложенному является способ флотационного обогащения полезных ископаемых, включающий классификацию пульпы в гидроциклоне с получением песков и слива, подачу слива гидроциклона на флотационное разделение с выделением пенного и камерного продуктов, разделение песков гидроциклона на дополнительные пенный и камерный продукты в дополнительной флотокамере, доизмельчение камерного продукта, полученного из песков гидроциклона, с возвратом его на классификацию пульпы [2].

Недостатком способа является также недостаточная степень извлечения ценного компонента, обусловленная неполным извлечением тонких классов ценных минералов в дополнительный пенный продукт и возврат до 30% мелких раскрытых частиц в мельницу. В результате этого повышается нагрузка на мельницу и, соответственно расход электроэнергии, мелкие частицы переизмельчаются, что приводит к снижению степени извлечения ценного компонента.

Задачей изобретения является повышение степени извлечения ценного компонента.

Техническим результатом является снижение степени ошламования минералов.

Технический результат достигается тем, что в способе флотационного обогащения полезных ископаемых, включающем классификацию пульпы в гидроциклоне с получением песков и слива, подачу слива гидроциклона на флотационное разделение с выделением пенного и камерного продуктов, разделение песков гидроциклона на дополнительные пенный и камерный продукты в дополнительной флотокамере, доизмельчение камерного продукта, полученного из песков гидроциклона, с возвратом его на классификацию пульпы, выделение дополнительного пенного продукта в виде самостоятельного концентрата или направление его на флотационное разделение, согласно изобретению, подачу песков гидроциклона на их разделение на дополнительные пенный и камерный продукты осуществляют из песковой насадки гидроциклона, установленного вертикально над дополнительной флотокамерой по ее оси в виде свободной расширяющейся струи непосредственно на поверхность пульпы дополнительной флотокамеры.

Подачу песков гидроциклона можно осуществлять в виде полой струи.

Для получения полой струи можно использовать конический рассеиватель.

В струю можно снизу подавать воздух для регулирования угла ее конусности.

Подача песков гидроциклона на их разделение на дополнительные пенный и камерный продукты из песковой насадки гидроциклона, установленного вертикально над дополнительной флотокамерой по ее оси в виде свободной расширяющейся струи непосредственно на поверхность пульпы дополнительной флотокамеры позволяет снизить потери ценного компонента за счет более качественного аэрирования пульпы. Расширяющаяся коническая форма струи имеет большую поверхность соприкосновения с воздухом и падает под оптимальным углом, что позволяет обеспечить максимальную эжекцию воздуха в объем пульпы и, следовательно, большую степень аэрирования пульпы, равномерность аэрирования по площади и высоте флотокамеры. Эти преимущества позволят повысить степень извлечения ценного компонента путем уменьшения потерь со шламами, что ведет к увеличению извлечения мелких классов крупности из песков гидроциклона.

Подача песков гидроциклона в виде полой струи с использованием конического рассеивателя и подача в струю снизу воздуха может увеличить степень извлечения ценного компонента за счет увеличения степени аэрирования объема пульпы при флотации.

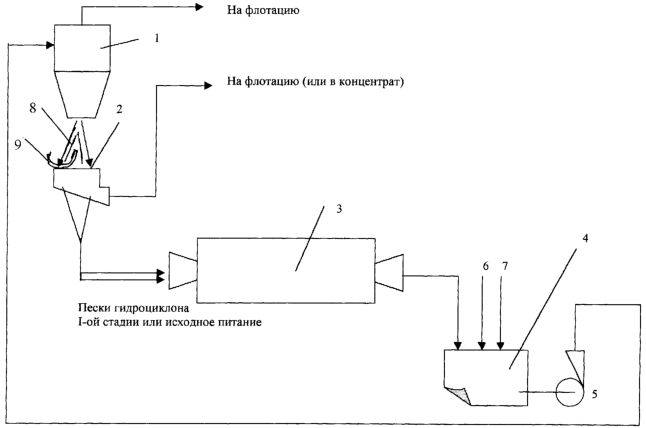

Способ иллюстрируется схемой цепи аппаратов установки для его осуществления.

Установка включает гидроциклон 1 или батарею гидроциклонов, флотокамеру 2, шаровую мельницу 3, зумпф 4, насос 5. Точки подачи реагентов обозначены позициями 6 – собирателя и 7 – пенообразователя. Гидроциклон 1 установлен вертикально над дополнительной флотокамерой 2 по ее оси. Для получения полой струи по ходу ее движения может быть установлен конический рассеиватель 8, под который может быть подведена трубка 9 для подачи воздуха снизу для регулирования угла конусности расширяющейся струи.

Способ осуществляется следующим образом.

Исходный материал, например доизмельченные пески гидроциклонов, с флотационными реагентами поступают на классификацию пульпы в гидроциклон 1, где они разделяются на слив, направляемый на флотационное разделение на пенный и камерный продукты (флотомашины на чертеже не показаны). Пески гидроциклона 1 поступают на разделение на дополнительные пенный и камерный продукты во флотокамеру 2 из песковой насадки гидроциклона 1, в виде свободной расширяющейся струи непосредственно на поверхность пульпы дополнительной флотокамеры 2. В результате такой подачи песков происходит эффективное струйное аэрирование пульпы в объеме флотокамеры и наиболее полное всплывание недоизвлеченных в гидроциклоне мелких фракций ценного компонента и вывод их в дополнительный пенный продукт, который выделяется в виде самостоятельного концентрата или направляется на флотационное разделение во флотомашины в голову основной флотации или на операцию контрольной флотации. Дополнительный камерный продукт флотокамеры 2 подается в шаровую мельницу 3, где доизмельчается и через зумпф 4 насосом 5 перекачивается в гидроциклон 1 на классификацию.

Использование предлагаемого способа по сравнению с прототипом позволит повысить извлечение ценного компонента на 5%, сократить расход электроэнергии на измельчение на 2%, позволит исключить дополнительное оборудование между гидроциклоном и флотокамерой для приема песков гидроциклона и их перемешивания с реагентами, а также затраты на подачу воздуха во флотокамеры.

Источники информации

1. Справочник по обогащению руд, т.2, часть 1, Москва, Недра, 1974, с.389.

2. Обогащение руд, 2000, №1, с.11-12.

Формула изобретения

1. Способ флотационного обогащения полезных ископаемых, включающий классификацию пульпы в гидроциклоне с получением песков и слива, подачу слива гидроциклона на флотационное разделение с выделением пенного и камерного продуктов, разделение песков гидроциклона на дополнительные пенный и камерный продукты в дополнительной флотокамере, доизмельчение камерного продукта, полученного из песков гидроциклона, с возвратом его на классификацию пульпы, выделение дополнительного пенного продукта в виде самостоятельного концентрата или направление его на флотационное разделение, отличающийся тем, что подачу песков гидроциклона на их разделение на дополнительные пенный и камерный продукты осуществляют из песковой насадки гидроциклона, установленного вертикально над дополнительной флотокамерой по ее оси, в виде свободной расширяющейся струи непосредственно на поверхность пульпы дополнительной флотокамеры.

2. Способ по п.1, отличающийся тем, что подачу песков гидроциклона осуществляют в виде полой струи.

3. Способ по п.2, отличающийся тем, что для получения полой струи используют конический рассеиватель.

4. Способ по любому из пп.1-3, отличающийся тем, что в струю снизу подают воздух для регулирования угла ее конусности.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.06.2006

Извещение опубликовано: 10.06.2007 БИ: 16/2007
