(54) СПОСОБ ТУШЕНИЯ ПОЖАРА В РЕЗЕРВУАРЕ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
(57) Реферат:
Изобретение относится к противопожарной технике и предназначено для тушения пожаров при помощи газодисперсной (газоаэрозольной, газопорошковой, газопылевой, газожидкостной и т.п.) смеси в открытых и закрытых резервуарах с легковоспламеняющимися (ЛВЖ) и горючими жидкостями (ГЖ). Для повышения безопасности и эффективности способ тушения пожара в резервуарах с легковоспламеняющимися и горючими жидкостями путем подачи газодисперсной огнетушащей смеси в зону горения жидкости отличается тем, что огнетушащую смесь подают из плавающего в центре вышеуказанного резервуара устройства, причем газодисперсную огнетушащую смесь образуют в вышеуказанном устройстве путем подачи под давлением не менее 1 МПа газообразного и/или сжиженного флегматизатора и/или газообразного и/или сжиженного гомогенного ингибитора горения в емкость с порошкообразным или жидким гетерогенным ингибитором горения, имеющую разрывную мембрану или клапан, обеспечивающих при превышении давления 1 МПа выпуск газодисперсной смеси через выходной трубопровод и круговой сопловой распылитель компактными струями с углом расхождения 5-15° в плоскости параллельной жидкости с расходом не менее 10 кг/с со скоростью истечения на срезе сопла не менее 70 м/с, при этом подачу струй ведут с разверткой на 360° таким образом, чтобы они в радиальном направлении внутри резервуара не пересекались, создавая в образуемой несплошности огнетушащей среды разрежение, обеспечивающее подсос в зону разрежения продуктов сгорания из верхней зоны пожара, образуя тем самым сплошную круговую огнетушащую зону при соотношении огнетушащих площадей, образованных газодисперсными струями и продуктами сгорания горящей жидкости в пределах от 1:1 до 10:1, а соотношение масс между газовой и дисперсной фазами огнетушащей смеси находится в пределах от 0.2:1 до 15:1. В качестве газового и/или сжиженного флегматизатора используют диоксид углерода и/или азот, и/или аргон или их смесь, в качестве газообразного и/или сжиженного гомогенного ингибитора горения используют галогеноуглеводород, а в качестве гетерогенного ингибитора горения используют огнетушащий порошковый состав на основе карбонатов и/или хлоридов и/или фосфатов щелочного и/или щелочно-земельного металла и/или аммония, или туманообразующий раствор ортофосфорной кислоты. Огнетушащее устройство для резервуаров с плавающей крышей или понтоном устанавливают в центре крыши или понтона. Емкость с огнетушащей смесью и системой ее подачи может быть размещена вне резервуара, в этом случае подачу огнетушащей смеси в зону пожара ведут через плавающий в центре резервуара распылитель, соединенный гибким трубопроводом с вышеуказанной емкостью. Для снижения металлоемкости устройство для тушения пожаров в резервуарах с легковоспламеняющимися и горючими жидкостями содержит емкость с герметичной крышкой и источником газа, обеспечивающим инжекцию дисперсного огнетушащего вещества, находящегося в вышеуказанной емкости, пускозапорное устройство и выходной трубопровод с сопловым распылителем, размещенным в верхней части резервуара над поверхностью жидкости, источник или источники газа связан(ы) через сифонную трубку или систему сифонных трубок с полостью емкости с дисперсным огнетушащим веществом, закрепленную(ых) в крышке, имеющей выходной трубопровод с площадью сечения, составляющей 5-20 суммарных сечений сифонных трубок, причем на нижнем торце выходного трубопровода установлена мембрана или выпускной клапан, вскрывающиеся при достижении избыточного давления в емкости не менее 1 МПа, а верхний торец трубопровода соединен с круговым сопловым распылителем, имеющим не менее одного яруса сопловых отверстий, расположенных в горизонтальной плоскости с разверткой на 360°. Устройство выполнено с положительной плавучестью для жидкости с плотностью не менее 700 кг/м3, обеспечивающей сопловому распылителю в дежурном режиме высоту размещения над поверхностью жидкости в резервуаре в пределах 0.01-0.05 диаметра резервуара. Устройство содержит пускозапорное устройство, которое выполнено автоматическим и автономным. 2 с. и 4 з.п. ф-лы, 1 табл., 1 ил.
Изобретение относится к противопожарной технике и предназначено для тушения пожаров при помощи газодисперсной (газоаэрозольной, газопорошковой, газопылевой, газожидкостной и т.п.) смеси в открытых и закрытых резервуарах с легковоспламеняющимися (ЛВЖ) и горючими жидкостями (ГЖ). Известен способ тушения горящих жидкостей, заключающийся в подаче в очаг пожара твердой двуокиси углерода в раздробленном виде с диаметром гранул 3-4 см. Гранулы подают под слой горящей жидкости компактными порциями (Авторское свидетельство СССР №1687266 от 30.10.91). К недостаткам способа тушения горящих жидкостей твердой двуокисью углерода относятся затруднительная ее подача в горящий резервуар по сливо-наливным технологическим трубопроводам, большой расход на тушение очага (не менее 0.7 кг/м3) и ее хранение в изотермических резервуарах. Известен также способ газопорошкового тушения из порошкового огнетушителя, предназначенного для локального тушения пожаров, который содержит баллон-пушку с огнетушащим порошком, газогенерирующую камеру с взрывчатым зарядом и пиропатроном, систему автоматического управления и контроля. Данный огнетушитель описан в рекомендациях ВНИИПО МВД РФ СССР, 1978 г., с.12, 16, 30, рис.5 и 4(2). К недостаткам данного способа следует отнести следующее. 1. Повышенный удельный вес устройства к весу его огнетушащего заряда. 2. Высокое давление (100 МПа) и высокая температура (1500-2000°С) в газогенерирующей камере. 3. Высокое давление (10 МПа) в корпусе огнетушителя. 4. Сложность использования данного способа тушения из-за высокой скорости истечения (до 250 м/с) огнетушащего состава и его повышенной опасности для обслуживающего персонала. Известен способ тушения пожара по патенту РФ №2129031 от 18.08.92 г., заключающийся в подаче на горящую поверхность твердотопливного аэрозолеобразующего вещества в виде пеногранул или пеношашек с удельным весом 800 кг/м3, покрытых гидроизолирующим составом, причем температура воспламенения состава 120-140°С. Согласно изобретению подачу состава ведут вручную (забрасывают мешочки с пеногранулами на горящую поверхность резервуара с нефтью) либо подают по шлангу из автомобиля. Данный способ, по нашему мнению, практически нереализуем из-за очень высокой опасности подачи твердотопливной или пиротехнической композиции с вышеуказанными параметрами на поверхность горящего резервуара, тем более с поверхностью горения 375 м2. Диаметр резервуара РВС-3000 составляет 21.8 м, а площадь горения – 375 м2. Высота пламени при пожаре составляет 1-2 диаметра. Так, если высота пламени равна диаметру, т.е. 21.8 м, то объем пламени составит 8000 м3. Согласно описанию 24 кг пеногранул диаметром 8-10 мм и плотностью 600 кг/м3 закроют всего 1% площади горящей поверхности, а создаваемая концентрация аэрозоля (при условии коэффициента использования состава, равным единице) составит 24000 г: 8000 м3 = 3 г/м3, в то время как авторы приводят Стуш=63 г/м3. Если учесть, как пишут авторы, что объем выделившихся газов в 1600 раз больше объема пеношашек, то объем продуктов сгорания составит 64 м3, что составит 0.8% от объема пламени. Таких огнетушащих веществ с огнетушащей концентрацией 3 г/м3 или 0.8% по объему, или 24 кг : 375 м2 = 0.064 кг/м2 до настоящего времени не найдено, поэтому этот способ тушения физически нереализуем. Известен также способ тушения пожаров в резервуарах по патенту РФ №2096053, А 62 С 2/00 от 05.08.94 г., сущность которого заключается в сжигании твердотопливной композиции (ТТК) и подаче газоаэрозольной смеси к горящей поверхности снизу вверх в охлажденном состоянии, причем охлаждение ведут в 2 этапа. На первом этапе продукты сгорания твердотопливной композиции охлаждаются в трубопроводе, куда поступает вода или водный раствор солей. На втором этапе оставшаяся (не растворившаяся, не осевшая и не сконденсировавшаяся в трубопроводе) часть газоаэрозольной смеси (ГАС) барботируется через слой горючей или легковоспламеняющейся жидкости к поверхности горения. Удельный расход относительно горящей поверхности составил 0.2 кг/м2 при площади горения 1 м2, объеме ЛВЖ 0.75 м3 и высоте столба ЛВЖ 0.75 м. Данный способ был выбран за прототип. Основным недостатком данного способа – прототипа является повышенная огнеопасность (применение пирофорных ТТК на объектах повышенной пожароопасности), термический пиролиз нефти и нефтепродуктов продуктами горения, а также относительно высокий расход огнетушащего состава при барботировании ГАС в натурных РВС (резервуарах вертикальных стальных). Так, например, наиболее часто используемые в Российской Федерации РВС-5000 объемом 5000 м3 имеют диаметр зеркала 22.8 м и высоту столба хранящейся жидкости 11.92 м. Поверхность зеркала составляет 408 м2. Отсюда для равномерного распределения ГАС по зеркалу РВС-5000 в натурных условиях к дополнительно описанным в патенте мероприятиям необходимо использовать трубную развертку для барботирования ГАС, причем диаметр d0 отверстий барботера определяется по формуле: где
Н – высота столба жидкости над барботером; Pa – атмосферное давление; g – ускорение земного тяготения; а расстояние L, м, между центрами отверстий барботера находится из соотношения: (см. Я.Е.Гегузин). Пузыри. – М.: 1985 г.). пуз Потери огнетушащего аэрозоля в трубопроводах и на охладителях составляют до 50% соответственно (В.В.Агафонов, Н.П.Копылов. Установки аэрозольного пожаротушения. М.: 1999. 302 с.). В результате в натурных условиях реальный расход составляет 0.8 кг/м2, при этом время подачи ГАС на поверхность горящей жидкости с учетом времени работы генератора огнетушащего аэрозоля (ГОА) составит не менее 2 минут. Известно устройство для тушения нефти в резервуарах, содержащее газопорошковый инжектор и/или газожидкостный инжектор (пеногенератор), нагнетающий в систему кольцевых и радиальных трубопроводов через пускозапорное устройство ОТВ. Трубопроводы расположены в нефти горизонтально дну резервуара и соединены с системой вертикальных труб, в верхней части которых, выступающей над поверхностью нефти, расположены сопловые распылители, обеспечивающие при пожаре подачу огнетушащего вещества (ОТВ) над горящей поверхностью ГЖ (Патент США №5573068, МКИ А 62 С 3/06 от 12.11.1996 г.). Данное устройство выбрано за прототип. К недостаткам устройства-прототипа можно отнести следующее. 1. Высокая металлоемкость устройства. Возьмем к примеру резервуар РВС-5000, имеющий диаметр “зеркала” нефти 22.8 м и высоту столба 11.92 м. Согласно описанию патента-прототипа количество кольцевых трубопроводов определяется как L= Внутренний диаметр трубопровода для пенного тушения составляет 200 мм, для порошкового 50 мм. Вес пенного стального трубопровода при толщине стенки 5 мм составит 9.6 т, для порошковой системы тушения при толщине стенки 3 мм вес только трубопровода составит 1.5 т. 2. Сопловые распылители жестко закреплены над самым верхним уровнем жидкости на высоте 0.15-0.3 м. Высота же столба ГЖ может быть 11.5 м в РВС-5000, т.е. по мере расходования ГЖ или ЛВЖ, находящихся в резервуаре, условия тушения будут различными, т.к. подать струю на горящую поверхность с высоты 11.5 м гораздо сложнее как из-за потери кинетической энергии струи, так и за счет преодоления встречного потока испаряющейся ГЖ и/или продуктов сгорания этой жидкости. 3. При пожарах в РВС с фиксированной или плавающей крышей практически всегда происходит объемное горение паров, находящихся в РВС и, как правило, демонтаж жесткой крыши и автоматических установок пожаротушения, установленных в верхней части РВС (см. Шароварников И.Ф., Молчанов В.П. и др. Тушение пожаров нефти и нефтепродуктов. – М.: Калан, 2002, с. – 437). 4. К существенным недостаткам устройства-прототипа следует также отнести высокий удельный расход ОТВ, при его подаче в зону пожара сверху (см. А.Н.Баратов, Е.М.Иванов. Пожаротушение на предприятиях химической и нефтехимической промышленности. – М: Химия, 1979-368 с., а также предыдущий источник: А.Ф.Шароварников, В.П.Молчанов и др. Тушение пожаров нефти и нефтепродуктов. – М.: Калан, 2002, с. – 437). Расход огнетушащего вещества на основе бикарбоната натрия и порошка на основе фосфатов аммония составляет, согласно данным из вышеперечисленных источников, от 1.5 до 4.5 кг/м2, а для пены от 1.4 до 2.6 кг/м2. Целью настоящего изобретения является повышение безопасности и эффективности тушения пожаров в резервуарах, снижение металлоемкости конструкции устройства при снижении удельного расхода ОТВ. Поставленная задача решается при реализации заявляемого способа и устройства для тушения ГЖ и ЛВЖ в резервуарах, а именно путем подачи в резервуар в зону горения жидкости газодисперсной огнетушащей смеси, отличающейся тем, что огнетушащую смесь подают из плавающего в центре вышеуказанного резервуара устройства, а огнетушащую газодисперсную смесь (ГДС) образуют в вышеуказанном устройстве путем подачи под давлением не менее 1 МПа газообразного и/или сжиженного флегматизатора и/или сжиженного и/или газообразного гомогенного ингибитора горения в емкость с порошкообразным или жидким гетерогенным ингибитором горения, имеющую разрывную мембрану или клапан, вскрывающиеся при превышении вышеуказанного давления и обеспечивающих выпуск ГДС через выходной трубопровод и круговой сопловой распылитель компактными струями с углом расхождения 5-15° в плоскости параллельной жидкости с расходом не менее 10 кг/с со скоростью истечения на срезе сопла не менее 70 м/с, при этом подачу струй ведут с разверткой на 360° таким образом, чтобы они в радиальном направлении внутри резервуара не пересекались, создавая в образуемой несплошности огнетушащей среды разрежение, обеспечивающее подсос в зону разрежения продуктов сгорания из верхней зоны пожара, образуя тем самым сплошную круговую огнетушащую зону при соотношении огнетушащих площадей, образованных газодисперсными струями и продуктами сгорания горящей жидкости в пределах от 1:1 до 10:1, а соотношение масс между газовой и дисперсной фазами огнетушащей смеси находится в пределах от 0.2:1 до 15:1. В качестве газового и/или сжиженного флегматизатора используют диоксид углерода и/или азот и/или аргон или их смесь, в качестве газообразного и/или сниженного гомогенного ингибитора горения используют галогенуглеводород, а в качестве гетерогенного ингибитора горения используют огнетушащий порошковый состав на основе карбонатов и/или хлоридов, и/или фосфатов щелочного и/или щелочноземельного металла и/или аммония или туманообразующий раствор ортофосфорной кислоты. При применении данного способа в резервуарах с плавающей крышей или понтоном огнетушащее устройство устанавливают в центре понтона или плавающей крыши. Данный способ также может быть реализован для тушения пожаров в резервуарах с фиксированной крышей при размещении емкости с огнетушащей смесью и системой ее подачи вне резервуара, путем подачи огнетушащей смеси в зону пожара через гибкий трубопровод в плавающий в центре резервуара с ЛВЖ или ГЖ круговой сопловой распылитель. Устройство для тушения пожара в резервуаре с ЛВЖ и ГЖ, содержащее емкость с герметичной крышкой и источником газа, обеспечивающим инжекцию газодисперсного вещества, находящегося в вышеуказанной емкости, пускозапорное устройство и выходной трубопровод с сопловым распылителем, размещенным в верхней части резервуара над поверхностью жидкости, отличающееся тем, что источник(и) газа связан(ы) с полостью емкости с дисперсным огнетушащим веществом через сифонную трубку или систему сифонных трубок, закрепленную(ых) в крышке, имеющей выходной трубопровод с площадью сечения, составляющей 5-20 суммарных сечений сифонных трубок, причем на нижнем торце выходного трубопровода установлена мембрана или выпускной клапан, вскрывающиеся при достижении избыточного давления в емкости не менее 1 МПа, а верхний торец трубопровода соединен с круговым сопловым распылителем, имеющим не менее одного яруса сопловых отверстий, расположенных в горизонтальной плоскости с разверткой на 360°. Устройство выполнено с положительной плавучестью для жидкости с плотностью не менее 700 кг/м3, обеспечивающей нахождение на плаву устройства с размещением соплового распылителя в дежурном режиме над поверхностью жидкости в резервуаре на высотах в пределах 0.01-0.05 диаметра резервуара. Пускозапорное устройство, открывающее источник с газом, может быть выполнено с ручным запуском (например, кнопочным с подачей радиоимпульса), автоматическим и автономным, срабатывающим от извещателей, установленных в резервуаре. Сущность изобретения поясняется чертежом, на котором показано плавающее устройство для тушения пожара в резервуаре и основные конструктивные узлы этого устройства. Устройство, реализующее способ тушения пожара, содержит емкость с герметичной крышкой 10, источник газа (газовый баллон 12 и газообразный и/или сжиженный флегматизатор и/или ингибитор 9) пускозапорное устройство 8 и выпускной трубопровод 6 с мембраной или выпускным клапаном 13 на нижнем конце трубопровода и круговым сопловым распылителем 5 на верхнем торце трубопровода 6, причем источник газа (баллон 12 с газовым и/или сжиженным ингибитором и/или флегматизатором 9) соединен сифонной трубкой 7 или системой сифонных трубок с полостью емкости 10 с дисперсным огнетушащим веществом 11. Площадь сечения выходного трубопровода 6 составляет 5-20 суммарных сечений сифонных трубок 7. Мембрана или выпускной клапан 13 на нижнем торце выходного трубопровода 6 вскрываются при достижении давления в емкости с ОТВ 10 более 1 МПа. Круговой сопловой распылитель 5 имеет не менее одного яруса сопловых отверстий, расположенных в горизонтальной плоскости с разверткой на 360°. Устройство может быть выполнено с положительной плавучестью за счет понтона 14, обеспечивающего расположение кругового соплового распылителя 5 над поверхностью “зеркала” ГЖ или ЛВЖ 2 на высоте в пределах 0.01-0.05 диаметра резервуара 3. Реализация способа осуществляется следующим образом. В случае пожара в резервуаре с фиксированной крышей 3, содержащей ЛВЖ и ГЖ 1 от независимого извещателя, установленного, например, внутри резервуара 3, подается сигнал на пускозапорное устройство 8, которое вскрывает газовой баллон 12, содержащий газовый и/или сжиженный флегматизатор и/или ингибитор горения 9, после чего последний по сифонной трубке 7 поступает в емкость с герметичной крышкой 10, содержащей дисперсное ОТВ или туманообразующий раствор ортофосфорной кислоты 11 (порошкообразный или жидкий гетерогенный ингибитор горения). При достижении в емкости 10 давления 1 МПа образуется устойчивая газодисперсная смесь 4, которая вскрывает мембрану или клапан 13 и по трубопроводу 6 ГДС 4 через круговой сопловой распылитель 5 распыляют на 360° компактными струями с углом расхождения 5-15° в плоскости, параллельной “зеркалу” 2 с расходом ГДС не менее 10 кг/с со скоростью истечения не менее 70 м/с, при этом подачу струй ведут с разверткой на 360° таким образом, чтобы они в радиальном направлении внутри резервуара 3 не пересекались, создавая в образуемой несплошности огнетушащей среды разрежение, обеспечивающее подсос в данную область разрежения продуктов сгорания из верхней зоны пожара, образуя тем самым сплошную круговую огнетушащую зону, состоящую из чередующихся зон, образованных ГДС, и зон продуктов сгорания (CO2, Н2О, С), причем соотношение площадей этих зон находится в пределах от 1:1 до 10:1, а соотношение масс газовой 9 и дисперсной (жидкой) 11 фаз огнетушащей смеси находится в пределах от 0.2:1 до 15:1. Оценку эффективности тушения ЛВЖ и ГЖ проводили по методу оценки эффективности тушения, рекомендованному в книге: И.Ф.Безродный, А.Н.Гинетич, В.А.Меркулов и др. “Тушение нефти и нефтепродуктов”, М. 1996 г. (стр.194-195). Для более жестких условий проверки в качестве очага пожара использовали четыре очага пожара 233В диаметром 3.05 м при расстановке на площади 40 м2 согласно рекомендациям при тестировании модулей пожаротушения (НПБ 67-98). Количество бензина, наливаемого на водяную подушку каждого очага, составляло 233 л. В качестве генераторов ГДС использовали макеты модулей газопорошкового тушения, выполненные согласно данной заявке на изобретение. Результаты испытаний приведены в таблице.
Как видно из приведенных в таблице данных, предлагаемый способ тушения и устройство для его осуществления выгодно отличается от прототипов, а именно, по времени тушения в 24-80 раз, по огнетушащей концентрации в 2.75 раза, по удельной металлоемкости конструкции в 2.5-45 раз. При этом способ и устройство имеют новое качество – пожаровзрывобезопасность.
Формула изобретения
1. Способ тушения пожара в резервуаре путем подачи газодисперсной огнетушащей смеси в зону горения жидкости, отличающийся тем, что огнетушащую смесь подают из плавающего в центре вышеуказанного резервуара устройства, причем газодисперсную огнетушащую смесь образуют в вышеуказанном устройстве путем подачи под давлением не менее 1 МПа газообразного и/или сжиженного флегматизатора и/или газообразного и/или сжиженного гомогенного ингибитора горения в емкость с порошкообразным или жидким гетерогенным ингибитором горения, имеющую разрывную мембрану или клапан, обеспечивающие при превышении давления 1 МПа выпуск газодисперсной смеси через выходной трубопровод и круговой сопловой распылитель компактными струями с углом расхождения 5-15° в плоскости, параллельной жидкости, с расходом не менее 10 кг/с со скоростью истечения на срезе сопла не менее 70 м/с, при этом подачу струй ведут с разверткой на 360° таким образом, чтобы они в радиальном направлении внутри резервуара не пересекались, создавая в образуемой несплошности огнетушащей среды разрежение, обеспечивающее подсос в зону разрежения продуктов сгорания из верхней зоны пожара, образуя тем самым сплошную круговую огнетушащую зону при соотношении огнетушащих площадей, образованных газодисперсными струями и продуктами сгорания горящей жидкости в пределах от 1:1 до 10:1, а соотношение масс между газовой и дисперсной фазами огнетушащей смеси находится в пределах от 0,2:1 до 15:1. 2. Способ по п.1, отличающийся тем, что в качестве газового и/или сжиженного флегматизатора используют диоксид углерода, и/или азот, и/или аргон, или их смесь, в качестве газообразного и/или сжиженного гомогенного ингибитора горения используют галогеноуглеводород, а в качестве гетерогенного ингибитора горения используют огнетушащий порошковый состав на основе карбонатов, и/или хлоридов, и/или фосфатов щелочного, и/или щелочно-земельного металла, и/или аммония, или туманообразующий раствор ортофосфорной кислоты. 3. Способ по п.1, отличающийся тем, что огнетушащее устройство для резервуаров с плавающей крышей или понтоном устанавливают в центре крыши или понтона. 4. Устройство для тушения пожара в резервуаре с легковоспламеняющимися и горючими жидкостями, содержащее емкость с герметичной крышкой и источником газа, обеспечивающим инжекцию дисперсного огнетушащего вещества, находящегося в вышеуказанной емкости, пуско-запорное устройство и выходной трубопровод с сопловым распылителем, размещенным в верхней части резервуара над поверхностью жидкости, отличающееся тем, что источник или источники газа связан(ы) с полостью емкости с дисперсным огнетушащим веществом через сифонную трубку или систему сифонных трубок, закрепленную(ых) в крышке, имеющей выходной трубопровод с площадью сечения, составляющей 5-20 суммарных сечений сифонных трубок, причем на нижнем торце выходного трубопровода установлена мембрана или выпускной клапан, вскрывающиеся при достижении избыточного давления в емкости не менее 1 МПа, а верхний торец трубопровода соединен с круговым сопловым распылителем, имеющим не менее одного яруса сопловых отверстий, расположенных в горизонтальной плоскости с разверткой на 360°. 5. Устройство по п.5, отличающееся тем, что оно выполнено с положительной плавучестью для жидкости с плотностью не менее 700 кг/м3, обеспечивающей сопловому распылителю в дежурном режиме высоту размещения над поверхностью жидкости в резервуаре в пределах 0,01-0,05 диаметра резервуара. 6. Устройство по п.5, отличающееся тем, что пуско-запорное устройство выполнено автоматическим и автономным.

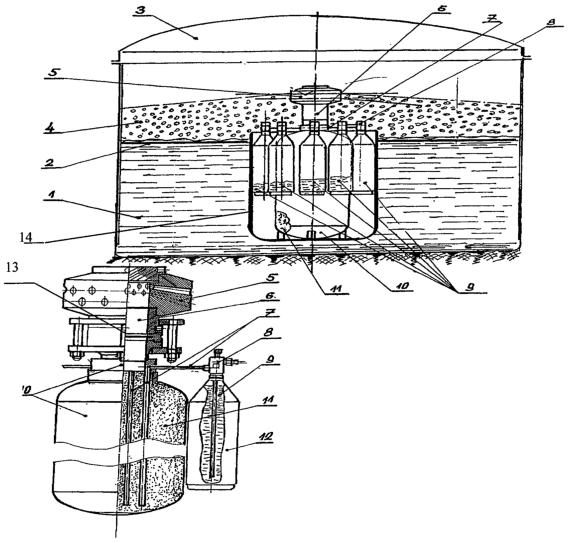

РИСУНКИ
