Патент на изобретение №2257964
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ БУР-ОЧИСТИТЕЛЬ
(57) Реферат:
Изобретение относится к литейному производству и может быть использовано для очистки отливок для обеспечения повышения эффективности очистки отливок от пригара преимущественно внутренних цилиндрических поверхностей. Устройство содержит систему электродов, конический рабочий элемент с каналами и устройством очистки, а также оно снабжено электроразрядными полостями, выполненными в виде неполных параболических цилиндроидов с осями, совпадающими с осями каналов электрического разряда. 2 з.п. ф-лы, 2 ил.
Изобретение относится к литейному производству и может быть использовано для очистки отливок. Цель изобретения – повышение эффективности очистки отливок от пригара преимущественно внутренних цилиндрических поверхностей. Известно [1] устройство для электрогидравлической очистки, основанное на использовании энергии высоковольтного электрического взрыва или, в другой терминологии, электрогидравлического удара [2]. В указанном [1] устройстве имеются следующие недостатки: 1. Трудности при конструктивной реализации движения “плюсового” или электродного блока в направлениях “вперед-назад”. 2. Трудности такого движения при наличии значительной части шлама внутри обрабатываемой детали. 3. Сравнительно малая длина обрабатываемой поверхности. Для устранения этих недостатков при дальнейшем совершенствовании подобных устройств учтем следующее. В работе [3] было теоретически показано, что процесс распространения ударных волн может быть, как и многие другие процессы распространения энергии в среде, описан уравнением переноса, одно из решений которого характерно для волновой теории света. Теоретическое предположение работы [3] было экспериментально подтверждено в работе [4] для электрического разряда в воде, т.е. законы отражения и преломления ударных волн при электрогидравлическом ударе в воде подобны законам теплового излучения. Отметим, что об этом высказываются и другие авторы, ссылки на которых приведены в работах [3, 4]. Исходя из этих свойств распространения ударных волн при электрогидравлическом ударе предполагается для дальнейшего преобразования энергии воспринимать усилия этого удара поверхностью электрозарядных полостей, выполненных в виде неполного параболического цилиндроида с осью, совпадающей с осью канала электрического разряда (КЭР). Принципиальная конструктивная схема устройства показана на чертеже. Устройство содержит систему электродов барабан-электрод 1 с системой перемещения 2, предотвращающего заклинивание устройства в полости детали 3, электрод 5 и конический рабочий элемент с каналами. С целью создания тангенциальных усилий (крутящего момента) и осевых (движущих) сил такой канал (каналы) О предлагается выполнять на прямом круговом конусе 4 из диэлектрического материала со следующими особенностями (разрез А-А, фиг.2). С целью создания крутящего момента одна из сторон канала выполнена по параболе, а другая скошена по касательной к вершине параболы. А с целью создания осевых усилий ось канала составляет с осью конуса некоторый угол (см. фиг.1), который выполняется исходя из конкретных условий работы устройства. Положительный электрод 5 оголен у каналов разряда, что позволяет получать электрический разряд непосредственно в канале. В передней части устройства устанавливается устройство для очистки 6 (бур, металлические щетки, скребки и т.д.). Работа данного устройства осуществляется за счет сил, возникающих при электрогидравлическом разряде. Силы F Литература 1. Авторское свидетельство СССР №533405. 2. Наугольных К.А., Рой Н.А. Электрические разряды в воде. М.: Наука, 1971. – 155 с. Формула изобретения
1. Электрогидравлический бур-очиститель, состоящий из системы электродов, конического рабочего элемента с каналами и устройством очистки, отличающееся тем, что он снабжен электроразрядными полостями, выполненными в виде неполных параболических цилиндроидов с осями, совпадающими с осями каналов электрического разряда. 2. Устройство по п.1, отличающееся тем, что для создания крутящего момента одна сторона канала разряда в сечении представляет собой параболу, а другая скошена по касательной к вершине параболы. 3. Устройство по п.1, отличающееся тем, что для создания осевой силы электроразрядные полости выполняются на конусе так, чтобы их оси были под углом к оси конуса.
РИСУНКИ
|
||||||||||||||||||||||||||

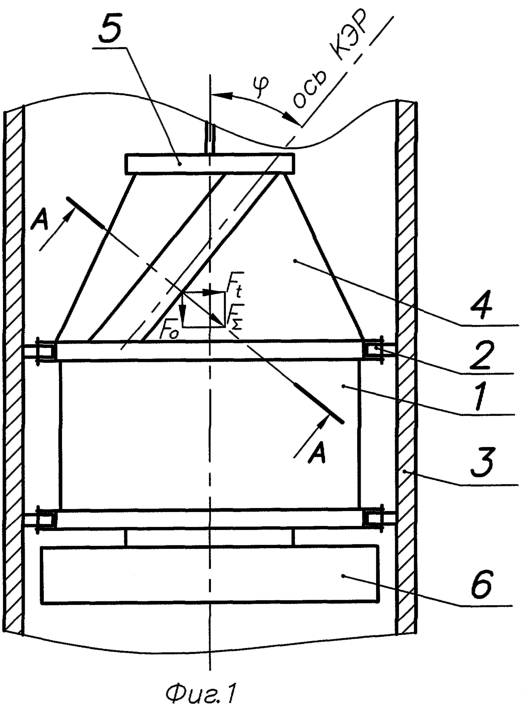

, воздействующие на параболическую сторону канала, превышают по величине силы, действующие на скошенную сторону. Распределение силы F
. Нетрудно видеть, что распределение сил в такой системе напоминает схему сил в косозубой конической передаче.
