Патент на изобретение №2257959
|
||||||||||||||||||||||||||
(54) ЦИКЛОН
(57) Реферат:
Изобретение относится к технике пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Циклон содержит корпус, состоящий из цилиндрической и конической частей, периферийный ввод газового потока, выполненный в виде входного патрубка, и выхлопное устройство, содержащее выхлопную трубу для выхода очищенного газа, верхний и нижний корпус с размещенным в них внутренним стаканом с водосборником и сливной трубкой, причем в выхлопной трубе размещен рассекатель и фильтрующий элемент, состоящий из частей, которые образованы выхлопной трубой и рассекателем. Технический результат: повышение эффективности и надежности процесса пылеулавливания, а также снижение металлоемкости и виброакустической активности аппарата в целом. 8 з.п. ф-лы, 3 ил.
Изобретение относится к технике пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Наиболее близким техническим решением к заявляемому объекту является циклон, известный из книги: “Справочник по пыле- и золоулавливанию” под ред. А.А.Русанова, М.: Энергоатомиздат, 1983 г., с.63, содержащий корпус, состоящий из цилиндрической и конической частей, периферийный ввод газового потока, выполненный в виде входного патрубка, и выхлопное устройство, содержащее выхлопную трубу для выхода очищенного газа, верхний и нижний корпус с размещенным в них внутренним стаканом с водосборником и сливной трубкой, причем в выхлопной трубе размещен рассекатель. Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания за счет отсутствия в выходном патрубке фильтрующего элемента, а также повышенная металлоемкость и виброакустическая активность аппарата в целом. Технический результат предлагаемого изобретения – повышение эффективности и надежности процесса пылеулавливания, а также снижение металлоемкости и виброакустической активности аппарата в целом. Это достигается тем, что в циклоне, содержащем корпус, состоящий из цилиндрической и конической частей, периферийный ввод газового потока, выполненный в виде входного патрубка, и выхлопное устройство, содержащее выхлопную трубу для выхода очищенного газа, верхний и нижний корпус с размещенным в них внутренним стаканом с водосборником и сливной трубкой, причем в выхлопной трубе размещен рассекатель, в выхлопной трубе размещен фильтрующий элемент, состоящий из частей, которые образованы выхлопной трубой и рассекателем. На фиг.1 изображен общий вид циклона, на фиг.2 – его вид сверху, на фиг.3 – вид сбоку в разрезе. Циклон содержит корпус, состоящий из цилиндрической 7 и конической 8 частей, периферийный ввод газового потока, выполненный в виде входного патрубка, и выхлопное устройство, содержащее выхлопную трубу 4 для выхода очищенного газа, верхний 3 и нижний 2 корпус с размещенным в них внутренним стаканом 9 с водосборником 5 и сливной трубкой 6, причем в выхлопной трубе размещен рассекатель 1 и фильтрующий элемент 10, состоящий из частей, которые образованы выхлопной трубой и рассекателем. Циклон работает следующим образом. Запыленный газовый поток поступает в циклон через входной патрубок, закручивается за счет тангенциального периферийного ввода и движется далее по нисходящей винтовой линии вдоль стенок корпуса 7 и 8 аппарата. В результате чего частицы пыли под действием центробежной силы движутся от центра аппарата к периферии и, достигая стенок аппарата, транспортируются вниз в коническую часть корпуса 8, а затем в бункер для сбора уловленной пыли. Очищенный воздух выводится из циклона через внутренний стакан 9 и выхлопную трубу 4. Водосборник 5 служит для сбора конденсата, который выводится через сливную трубку 6. При этом легкие, мелкодисперсные частицы пыли, не уловленные в бункере, задерживаются на фильтрующем элементе 10, при этом происходит снижение виброакустической энергии, так как фильтрующий элемент 10 одновременно является аэродинамическим глушителем шума активного (сорбционного) типа. Процесс пылеулавливания протекает в оптимальном гидродинамическом режиме при следующих соотношениях основных конструктивных параметров предлагаемого устройства: – отношение диаметра цилиндрической части корпуса к диаметру внутреннего стакана находится в оптимальном интервале величин: D/D2=1,6…1,9. – отношение диаметра цилиндрической части корпуса к меньшему диаметру усеченного конуса конической части корпуса находится в оптимальном интервале величин: D/D1=4,9…7,2. – отношение высоты конической части корпуса циклона к высоте его цилиндрической части находится в оптимальном интервале величин: h1/h2=1,6…1,8. – отношение высоты цилиндрической части корпуса циклона к расстоянию между корпусом циклона и корпусом выхлопного устройства, находится в оптимальном интервале величин: h2/h3=3,8…6,4. Фильтрующий элемент 10 имеет поверхность, конгруэнтную соответствующим частям выхлопного устройства. Гидравлическое сопротивление фильтрующего элемента составляет 15…25% от гидравлического сопротивления всего аппарата, а материал фильтрующего элемента обладает повышенными звукопоглощающими свойствами. Для снижения виброакустической активности аппарата и его металлоемкости, а также повышения его надежности в предлагаемом устройстве предусмотрены следующие мероприятия: – детали циклона выполнены из конструкционных композиционных или полимерных материалов, например полиэтилена, капрона, полиуретана с помощью литья, штамповки, формования; – винтообразные элементы деталей циклона изготовлены способами пластической деформации, например выдавливания или накатки на оборудовании, имеющем винтообразное формообразующее движение; – на винтообразные элементы деталей циклона и поверхности, контактирующие с запыленным газовым потоком, нанесен износостойкий слой, например способами напыления или с применением гальванического оборудования; – на поверхности деталей нанесен слой мягкого вибродемпфирующего материала, например мастики ВД-17, причем соотношение между толщиной металла и вибродемпфирующего покрытия находится в оптимальном интервале величин: 1/(2,5…4); – детали циклона выполнены армированными или слоистыми, причем поверхности слоев, соприкасаемые с движущимся газовым потоком, выполнены из материалов, обладающих повышенной износостойкостью и антифрикционными свойствами, а свойства материала арматуры подобраны из условия снижения виброакустической активности аппаратов; – детали винтообразных поверхностей циклона выполнены армированными путем формования или заливки винтообразных износостойких элементов в корпусные детали или крышки.
Формула изобретения
1. Циклон, содержащий корпус, состоящий из цилиндрической и конической частей, периферийный ввод газового потока, выполненный в виде входного патрубка, и выхлопное устройство, содержащее выхлопную трубу для выхода очищенного газа, верхний и нижний корпуса с размещенным в них внутренним стаканом с водосборником и сливной трубкой, причем в выхлопной трубе размещен рассекатель, отличающийся тем, что в выхлопной трубе размещен фильтрующий элемент, состоящий из частей, которые образованы выхлопной трубой и рассекателем, причем фильтрующий элемент имеет поверхность, конгруэнтную соответствующим частям выхлопного устройства, гидравлическое сопротивление фильтрующего элемента составляет 15÷25% от гидравлического сопротивления всего аппарата, а материал фильтрующего элемента обладает повышенными звукопоглощающими свойствами. 2. Циклон по п.1, отличающийся тем, что отношение диаметра цилиндрической части корпуса к диаметру внутреннего стакана находится в оптимальном интервале величин: D/D2=1,6÷1,9. 3. Циклон по п.1, отличающийся тем, что отношение диаметра цилиндрической части корпуса к меньшему диаметру усеченного конуса конической части корпуса находится в оптимальном интервале величин: D/D1=4,9÷7,2. 4. Циклон по п.1, отличающийся тем, что отношение высоты конической части корпуса циклона к высоте его цилиндрической части находится в оптимальном интервале величин: h1/h2=1,6÷1,8. 5. Циклон по п.1, отличающийся тем, что отношение высоты цилиндрической части корпуса циклона к расстоянию между корпусом циклона и корпусом выхлопного устройства находится в оптимальном интервале величин: h2/h3=3,8÷6,4. 6. Циклон по п.1, отличающийся тем, что детали циклона выполнены из конструкционных композиционных или полимерных материалов, например полиэтилена, капрона, полиуретана, с помощью литья, штамповки, формования. 7. Циклон по п.1, отличающийся тем, что на поверхности, контактирующие с запыленным газовым потоком, нанесен износостойкий слой, например, способами напыления или с применением гальванического оборудования. 8. Циклон по п.1, отличающийся тем, что на поверхности деталей нанесен слой мягкого вибродемпфирующего материала, например мастики ВД-17, причем соотношение между толщинами металла и вибродемпфирующего покрытия находится в оптимальном интервале величин: 1/(2,5÷4). 9. Циклон по п.1, отличающийся тем, что детали циклона выполнены армированными или слоистыми, причем поверхности слоев, соприкасаемые с движущимся газовым потоком, выполнены из материалов, обладающих повышенной износостойкостью и антифрикционными свойствами, а свойства материала арматуры подобраны из условия снижения виброакустической активности аппаратов.

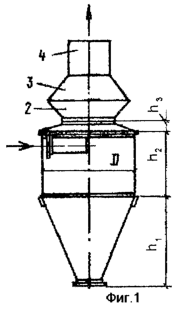

РИСУНКИ
|
||||||||||||||||||||||||||
