Патент на изобретение №2257939

(54) УСТРОЙСТВО ДЛЯ ОСВЕТЛЕНИЯ СТОЧНЫХ ВОД И ОБЕЗВОЖИВАНИЯ ШЛАМА

(57) Реферат:

Изобретение относится к конструкциям для очистки сточных вод и может быть использовано для осветления сточных вод от грубодисперсных примесей в центробежном поле и одновременного обезвоживания образовавшегося шлама. Устройство содержит напорный гидроциклон и установленный в нижней части нутч-фильтр. В нижней части устройства предусмотрена установка эжектора, создающего разряжение в корпусе нутч-фильтра за счет остаточного давления после напорного гидроциклона в трубопроводе осветленных сточных вод. В корпусе нутч-фильтра установлены перфорированное коническое днище и расположенный на нем фильтровальный элемент. Технический результат: интенсификация процессов обезвоживания шлама при очистке сточных вод на напорных гидроциклонах. 1 ил.

Изобретение относится к конструкциям для очистки сточных вод и может быть использовано для осветления сточных вод от грубодисперсных примесей в центробежном поле и одновременного обезвоживания образовавшегося шлама.

Известна станция очистки поверхностных стоков, содержащая напорный гидроциклон и нутч-фильтр, трубопровод отвода фильтрата и насос для выгрузки обезвоженного осадка (RU 2205924, кл. С 02 F 1/00, 2003 г.).

Недостатком известного устройства является наличие трубопровода отвода фильтрата и насоса для выгрузки обезвоженного осадка.

Технической задачей, на решение которой направлено предлагаемое изобретение, является интенсификация процессов обезвоживания шлама при очистке сточных вод в напорных гидроциклонах.

Указанная задача решается тем, что в целях обезвоживания образовавшегося шлама в нижней части устройства для осветления сточных вод и обезвоживания шлама предусмотрена установка нутч-фильтра с эжектором, создающим разряжение в корпусе нутч-фильтра за счет остаточного давления после напорного гидроциклона в трубопроводе осветленных сточных вод.

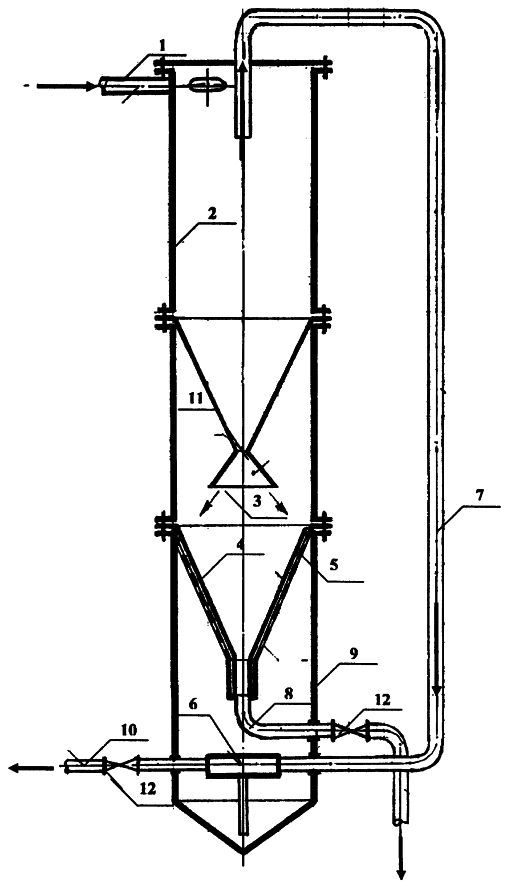

Сущность изобретения поясняется чертежом, где показан общий вид устройства для очистки сточных вод и обезвоживания шлама.

Позиции на чертеже обозначают:

1. трубопровод подачи сточных вод;

2. напорный гидроциклон;

3. разбрызгиватель;

4. фильтровальный элемент;

5. перфорированное коническое днище;

6. эжектор;

7. трубопровод осветленных сточных вод;

8. трубопровод удаления обезвоженного шлама;

9. корпус нутч-фильтра;

10. трубопровод удаления осветленных сточных вод и фильтрата;

11. шламовый насадок;

12. запорное устройство.

Устройство для осветления сточных вод и обезвоживания шлама состоит из трубопровода подачи сточных вод 1, напорного гидроциклона 2, разбрызгивателя 3, перфорированного конического днища 5 с фильтровальным элементом 4, эжектора 6, трубопровода осветленных сточных вод 7, трубопровода удаления обезвоженного шлама 8, корпуса нутч-фильтра 9, трубопровода удаления осветленных сточных вод и фильтрата 10.

Пример работы устройства для осветления сточных вод и обезвоживания шлама.

Загрязненные сточные воды под давлением тангенциально подаются по трубопроводу подачи сточных вод 1 в корпус напорного гидроциклона 2, где под действием центробежных сил происходит отделение твердой фракции от сточных вод. Образующийся шлам через шламовый насадок 11 поступает на разбрызгиватель 3, с помощью которого шлам равномерно распределяется по площади фильтровального элемента 4, изготовляемого, например, из мелкоячеистой сетки или синтетической ткани. Очищенные сточные воды под остаточным давлением подаются по трубопроводу осветленных сточных вод 7 на эжектор 6, благодаря которому в корпусе нутч-фильтра 9 создается вакуум и за счет чего происходит отделение жидкости из задержанного на фильтровальном элементе 4 шлама и удаление ее через перфорированное коническое днище 5 в емкость корпуса нутч-фильтра 9. Далее фильтрат удаляется из емкости корпуса нутч-фильтра 9 с помощью эжектора 6 по трубопроводу удаления осветленных сточных вод и фильтрата 10. По мере накопления шлама на фильтровальном элементе 4 перекрывается запорное устройство 12 на трубопроводе удаления осветленных сточных вод и фильтрата 10, в результате чего в устройстве создается давление, равное давлению на трубопроводе подачи сточных вод 1. При открывании на трубопроводе удаления обезвоженного шлама 8 запорного устройства 12 задержанный шлам выдавливается сточными водами с поверхности фильтровального элемента 4 и удаляется за пределы устройства по трубопроводу удаления обезвоженного шлама 8.

Формула изобретения

Устройство для осветления сточных вод и обезвоживания шлама, содержащее напорный гидроциклон и установленный в нижней части корпус нутч-фильтра, трубопроводы удаления обезвоженного шлама и осветленных сточных вод, отличающееся тем, что оно снабжено установленным в нижней части эжектором с напорным подводящим и отводящим трубопроводами осветленных сточных вод, создающим разрежение в корпусе нутч-фильтра за счет остаточного давления после напорного гидроциклона в трубопроводе осветленных сточных вод, при этом в корпусе нутч-фильтра установлены перфорированное коническое днище и расположенный на нем фильтровальный элемент, а гидроциклон снабжен разбрызгивателем.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.02.2006

Извещение опубликовано: 20.02.2007 БИ: 05/2007
