Патент на изобретение №2257934
|
||||||||||||||||||||||||||
(54) ЦЕНТРОБЕЖНОЕ УСТРОЙСТВО ДЛЯ КОНТАКТИРОВАНИЯ ГАЗА С ЖИДКОСТЬЮ
(57) Реферат:
Изобретение относится к устройствам для проведения массообменных процессов, протекающих в центробежном поле. Устройство содержит вертикальный цилиндрический корпус и установленные в нем по высоте контактные горизонтальные перегородки с переливными отверстиями, под каждым из которых расположен заглушенный снизу и жестко закрепленный на вращающемся валу разбрызгивающий жидкость цилиндр. Отличием является то, что переливные отверстия в смежных контактных перегородках смещены относительно друг друга с образованием в корпусе каскада для жидкости. В контактных перегородках выполнены проходные отверстия для вращающихся валов. Разбрызгивающие жидкость цилиндры выполнены сетчатыми. Это позволяет повысить эффективность путем тесного контакта между фазами на внешней части цилиндра посредством распыливания и разбрызгивания жидкости в газовом потоке, а также контакта в тонкой пленке жидкости во внутренней части пленочного цилиндра. 2 з.п. ф-лы, 2 ил.
Изобретение относится к устройствам для проведения массообменных процессов, протекающих в центробежном поле. Известно центробежное устройство для контактирования газа с жидкостью, содержащее вертикальный цилиндрический корпус и установленные в нем по высоте контактные горизонтальные перегородки с переливным отверстиями, под каждым из которых расположен заглушенный снизу и жестко закрепленный на вращающемся валу разбрызгивающий жидкость цилиндр (см. описание изобретения к авторскому свидетельству СССР №454922, МПК В 01 D 3/30, публикация 23.03.1975 г.). Недостатком известного устройства является недостаточная эффективность. Задачей заявляемого изобретения является повышение эффективности. Сущность изобретения заключается в том, что в центробежном устройстве для контактирования газа с жидкостью, содержащем вертикальный цилиндрический корпус и установленные в нем по высоте контактные горизонтальные перегородки с переливными отверстиями, под каждым из которых расположен заглушенный снизу и жестко закрепленный на вращающемся валу разбрызгивающий жидкость цилиндр, переливные отверстия в смежных контактных перегородках смещены относительно друг друга с образованием в корпусе каскада для жидкости, в контактных перегородках выполнены проходные отверстия для вращающихся валов, разбрызгивающие жидкость цилиндры выполнены сетчатыми. Кроме того, в качестве материала сетчатых цилиндров использована обычная и/или нержавеющая сталь, и/или нержавеющие материалы, и/или пластмасса. Кроме того, для изготовления сетчатых цилиндров использована сетка рукавной и/или просковязанной, и/или мелкоячеистой, и/или просечно-вытяжной формы. Это позволяет повысить эффективность. Сущность изобретения поясняется чертежами, где: на фиг.1 показано центробежное устройство для контактирования газа с жидкостью, общий вид в разрезе, на фиг.2 – то же, узел I. Центробежное устройство для контактирования газа с жидкостью содержит вертикальный цилиндрический корпус 1 и установленные в нем по высоте контактные горизонтальные перегородки 2 с переливными отверстиями 3, под каждым из которых расположен заглушенный снизу и жестко закрепленный на вращающемся валу 4 разбрызгивающий жидкость цилиндр 5. Переливные отверстия 3 в смежных контактных перегородках смещены относительно друг друга с образованием в корпусе 1 каскада для жидкости. В контактных перегородках 2 выполнены проходные отверстия 6 для вращающихся валов 4. Разбрызгивающие жидкость цилиндры 5 выполнены сетчатыми из нержавеющего материала в виде рукавной и мелкоячеистой сетки. Для распределения и сбора жидкости использованы распределительное устройство 7, установленное в верхней части корпуса 1, и сборник 8 жидкости, установленный в нижней части корпуса 1. Для распределения газа использовано распределительное устройство 9, установленное в нижней части корпуса 1. Устройство работает следующим образом. Жидкость в корпусе 1 подается сверху через распределительное устройство 7 на верхнюю контактную горизонтальную перегородку 2 и переливается через отверстия 3 в сетчатые цилиндры 5, вращающиеся вместе с валом 4 с помощью отдельных электродвигателей 10. Под действием центробежных сил жидкость распределяется тонкими слоями по сетчатым стенкам цилиндров 5, проходит через сетки, разбрызгивается и стекает на смежную контактную перегородку 2. Далее цикл повторяется по всему каскаду. Внизу жидкость собирается сборником 8 и выводится из корпуса 1. Встречный газовый поток подается под давлением через распределительное устройство 9 с наружной стороны на сетчатые цилиндры 5, проходит через сетчатые стенки цилиндров 5, входит в контакт с жидкостью и устремляется вверх. После контакта газа с жидкостью на всех уровнях газ выводится из корпуса 1. Повышение эффективности заявленного устройства достигается путем тесного контакта между фазами на внешней части цилиндра посредством распыливания и разбрызгивания жидкости в газовом потоке, а также контакта в тонкой пленке жидкости во внутренней части пленочного цилиндра.
Формула изобретения
1. Центробежное устройство для контактирования газа с жидкостью, содержащее вертикальный цилиндрический корпус и установленные в нем по высоте контактные горизонтальные перегородки с переливными отверстиями, под каждым из которых расположен заглушенный снизу и жестко закрепленный на вращающемся валу разбрызгивающий жидкость цилиндр, отличающееся тем, что переливные отверстия в смежных контактных перегородках смещены относительно друг друга с образованием в корпусе каскада для жидкости, в контактных перегородках выполнены проходные отверстия для вращающихся валов, разбрызгивающие жидкость цилиндры выполнены сетчатыми. 2. Устройство по п.1, отличающееся тем, что в качестве материала сетчатых цилиндров использована обычная и/или нержавеющая сталь, и/или нержавеющие материалы, и/или пластмасса. 3. Устройство по п.1, отличающееся тем, что для изготовления сетчатых цилиндров использована сетка рукавной, и/или плосковязаной, и/или мелкоячеистой, и/или просечно-вытяжной формы.

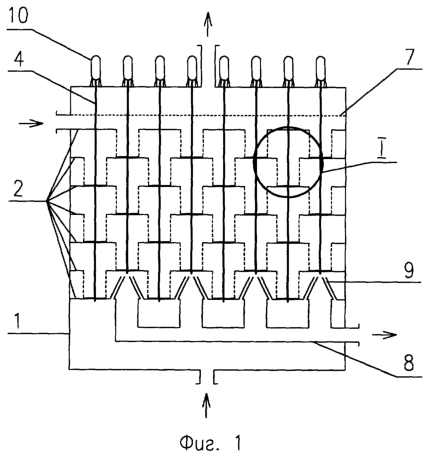

РИСУНКИ
|
||||||||||||||||||||||||||
