Патент на изобретение №2257862

(54) УСТРОЙСТВО ДЛЯ РАССЕЧЕНИЯ И ЛИГИРОВАНИЯ ТКАНЕЙ, СОСУДОВ

(57) Реферат:

Изобретение относится к хирургии и может быть использовано при открытых и эндоскопических операциях. Устройство содержит зажим тканей, который состоит из крюкообразного захвата и прижима. Захват размещен на конце корпуса и имеет паз для прохода ножа. Прижим выполнен в виде ползушки с лунками для узлов петель. Ползушку перемещают при помощи толкателя с клиновым поворотным зажимом, который фиксирует ткани с помощью винта. Нож выполнен с двумя лезвиями на торце под острым углом и снабжен пазами для размещения и подачи петель к месту затягивания узлов и тягой с рукояткой. Снаружи на корпусе расположена трубка с лунками на торце для размещения вторых узлов петель и подвода их к месту затягивания. На трубке предусмотрены пружинные крепления концов нитей и рукоятка для перемещения трубки. В результате достигают удобного отделения и захвата лигируемых тканей, зажима лигируемых тканей с фиксацией зажима, рассечения тканей с выносом петель к месту затягивания, надежного лигирования тканей, сосудов с содержащимися внутри структурами, удобства выполнения лигирования в условиях ограниченного или закрытого пространства, сокращения времени операции и травматичности оперируемого. 3 ил., 1 табл.

Предлагаемое изобретение относится к медицине, а именно к хирургии, и может быть использовано при открытых и эндоскопических операциях.

Аналогами предлагаемого изобретения являются:

1. Безопасный аппарат для хирургической окклюзии с режущим устройством (патент США №4569346). Аппарат снабжен 2 спаренными клипапликаторами для наложения на ткани, V-образными металлическими клипсами и выдвигающимся ножом. К недостаткам следует отнести:

– ненадежность лигирования в связи со соскальзыванием клипс, высокая стоимость клипс;

– риск оставить в организме жесткие инородные тела.

2. Двойной лигирующий и разделяющий аппарат (США, патент №5336229), состоящий из трубчатого стержня с прорезью для захвата ткани, имеющий приспособление для прокладки нитей. Аппарат выполняет двухстороннее лигирование и рассечение тканей. К недостаткам такого аппарата следует отнести:

– высокую сложность, многозвенность рабочих органов, что усложняет его изготовление и обслуживание;

– ненадежность фиксации затянутой петли на лигируемых тканях.

3. Биполярные щипцы с функцией захвата и резания (Бюллетень Endo WORLD LAP №30-R 1995 Кар D STO RZ Германия и KAR D STORZEN DOS СДПУ Америка) наиболее близкий к предлагаемому изобретению по возможностям двухстороннего лигирования, состоящее из щипцов-зажимов, пережимающих ткани в двух местах и проводящих биполярный ток, подвижного скальпообразного лезвия с рукояткой управления.

Следует отметить существенные недостатки такого устройства:

– сложность, продолжительность и ненадежность коагуляции мелких кровеносных сосудов;

– возможность ожогов окружающих тканей.

Задачей, на решение которой направлено заявляемое изобретение, является выполнение удобного отделения и захват лигируемых тканей, зажим лигируемых тканей, с фиксацией зажима, рассечение тканей с выносом петель к месту затягивания, надежное лигирование тканей, сосудов с содержащимися внутри структурами, удобство выполнения лигирования в условиях ограниченного или закрытого пространства, сокращение времени операции и травматичности оперируемого.

Для решения поставленных задач устройство содержит крюкообразный захват, выполненный на конце корпуса с пазом для прохода ножа, и прижим, имеющий возможность фиксации винтом, выполненный в виде ползушки, снабженный лунками для узлов петель, имеющей возможность перемещения посредством толкателя с клиновым поворотным зажимом, при этом нож выполнен с двумя лезвиями на торце под острым углом, снабжен пазами для размещения и подачи петель к месту затягивания узлов и имеет возможность передвижения тягой с рукояткой, а снаружи, на корпусе, имеется трубка с лунками на торце для размещения вторых узлов петель и подвода их к месту затягивания, причем на трубке предусмотрены пружинные крепления концов нитей и рукоятка дня перемещения трубки к месту затягивания узлов.

Устройство для рассечения и лигирования тканей, сосудов изображено на фиг.1 – 3.

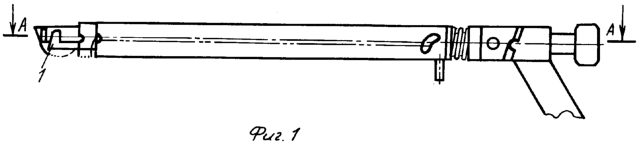

Фиг.1 – общий вид устройства.

Фиг.2 – вид устройства по сечению А-А.

Фиг.3 – вид устройства по сечению Б-Б.

Устройство для рассечения и лигирования тканей, сосудов снабжено: крюкообразным захватом – 1, выполненным на конце корпуса с пазом для прохода ножа, ножом – 2 с двумя лезвиями на торце под острым углом снабженным пазами – 3 для размещения и подачи петель к месту затягивания узлов посредством тяги – 15, с рукояткой – 16, с прижимом – 4, выполненным в виде ползушки, снабженной лунками – 9 для узлов петель, имеющей возможность перемещения посредством толкателя – 5 с клиповым поворотным зажимом – 6, с рукояткой – 7, винтом фиксации зажима – 8, с пружиной поджима – 10, с наружной трубкой – 11, с лунками – 12 на торце для размещения вторых узлов, с пружинным креплением концов нитей – 13, рукояткой трубки – 14.

Работа устройства для рассечения и лигирования тканей, сосудов выполняется в следующей последовательности: петли типа Редер или Мелзе укладываются в пазы – 3 ножа – 2, нож утапливается с петлями посредством рукоятки – 16 через тягу – 15, узлы петель укладываются в лунки – 9 на прижиме – 4 и в лунки – 12 на трубке – 11, концы нитей фиксируются пружинными креплениями – 13, устройство подводится к месту лигирования ткани, раскрывают захват отводом прижима – 4 рукояткой – 7 посредством толкателя – 5 и пружины – 10, крюкообразным захватом – 1 захватывают ткань, зажимают ее прижимом – 4 с клиновым зажимом – 6 поворотом рукоятки – 7, фиксируют прижим ткани – 4 винтом – 8, пересекают ткань ножом – 2, рукояткой – 16 посредством тяги – 15, подводя в пазах петли к месту затягивания узлов нитями затягивают узлы. При необходимости затягивания вторых узлов петель подводят трубку – 11 к месту затягивания вторых узлов. Посредством рукоятки – 14 затягивают вторые узлы. Освобождают фиксацию прижима винтом – 8. Прижим отводят поворотом клипового зажима – 6 посредством рукоятки – 5 и пружины – 10. Лигированные культи освобождаются устройством.

Нами проведено испытание образца устройства с новыми решениями, зажима ткани посредством клипового зажима с фиксацией зажима винтом, а также крепление концов нитей петель пружинным креплением, результаты испытаний внесены в таблицу.

*среднее время выполнения операций рассечения и лигирования тканей составило 70 секунд.

Результаты испытаний устройства рассечения и лигирования тканей с использованием условного сосуда подтверждает возможность осуществления изобретения и может быть рекомендовано к клиническим испытаниям.

Формула изобретения

Устройство для рассечения и лигирования тканей, сосудов, содержащее нож и зажим лигируемой ткани, отличающееся тем, что зажим тканей содержит крюкообразный захват, выполненный на конце корпуса с пазом для прохода ножа, и прижим, имеющий возможность фиксации винтом, выполненный в виде ползушки, снабженной лунками, для узлов петель, имеющей возможность перемещения посредством толкателя с клиновым поворотным зажимом, при этом нож выполнен с двумя лезвиями на торце под острым углом, снабжен пазами для размещения и подачи петель к месту затягивания узлов и имеет возможность передвижения тягой с рукояткой, а снаружи на корпусе имеется трубка с лунками на торце для размещения вторых узлов петель и подвода их к месту затягивания, причем на трубке предусмотрены пружинные крепления концов нитей и рукоятка для перемещения трубки к месту затягивания вторых узлов.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 13.04.2006

Извещение опубликовано: 10.05.2007 БИ: 13/2007
