Патент на изобретение №2257492
|
||||||||||||||||||||||||||
(54) ГИДРАВЛИЧЕСКИЙ НАСОС
(57) Реферат:
Изобретение относится к машиностроению и может быть использовано в насосах гидравлических усилителей рулей автомобилей. Гидравлический насос содержит герметично закрытый крышкой корпус с размещенными в нем качающим узлом и прижимным диском с уплотнительным кольцом, приводной вал, уплотнительный элемент U-образного сечения, расположенный между торцом прижимного диска и поверхностью корпуса. Внутри корпуса образована полость высокого давления, ограниченная торцом прижимного диска, уплотнительным кольцом и уплотнительным элементом U-образного сечения, который внутренним диаметром опирается на каркас, выполненный в виде развальцованной с одного конца трубки и размещенный подвижно в отверстии корпуса с упором развальцованной кромки в торец прижимного диска. Такая конструкция обеспечивает надежность уплотнения полости высокого давления за диском, повышает технологичность изготовления и сборки узла. 1 ил.
Изобретение относится к машиностроению, преимущественно для использования в насосах гидравлических усилителей рулей автомобилей. Известен насос (патент DE 4326627 А1, 09.02.1995, F 04 С 2/344), в котором уплотнение, имеющее U-образное сечение, размещено в канавке на торце прижимного диска, а для исключения возможности экструзии в зазор между торцом диска и поверхностью корпуса кромка уплотнения, перекрывающая зазор, скруглена. Недостаток этой конструкции в том, что не исключена возможность разрушения уплотнения при высоком давлении. Задачей данного изобретения является создание технологичной и надежной конструкции уплотнения между торцом прижимного диска и сопрягаемой поверхность корпуса гидравлического насоса. Решение поставленной задачи достигается тем, что насос, содержащий корпус, крышку, качающий узел, приводной вал и прижимной диск с уплотнительным кольцом, снабжен уплотнительным элементом U-образного сечения, который расположен между торцом прижимного диска и поверхностью корпуса. При этом внутри корпуса образована полость высокого давления, ограниченная торцом прижимного диска, уплотнительным кольцом и уплотнительным элементом U-образного сечения. Уплотнительный элемент U-образного сечения внутренним диаметром опирается на каркас, выполненный в виде развальцованной с одного конца трубки и размещенный подвижно в отверстии корпуса с упором развальцованной кромки в торец прижимного диска. Такая конструкция обеспечивает надежность уплотнения полости высокого давления за диском, повышает технологичность изготовления и сборки узла. Конструкция насоса согласно данному изобретению поясняется с помощью чертежа, где представлен продольный разрез насоса. Насос содержит корпус 1, внутри которого помещен качающий узел 2, крышку 3, прижимной диск 4, пружину 5, прижимающую диск к качающему узлу 2 при пуске насоса, приводной вал 6, проходящий через отверстие в диске и служащий для приведения во вращение ротора качающего узла 2. При работе насоса прижим диска 4 осуществляется давлением рабочей жидкости, подаваемой в пространство между торцом диска 4 и поверхностью корпуса 1 через отверстия в диске 4 из рабочих камер качающего узла 2. Герметизация пространства обеспечивается уплотнительным кольцом 7, установленным по наружному диаметру диска 4, и уплотнительным элементом 8 U-образного сечения, расположенным между торцом прижимного диска 4 и поверхностью корпуса 1. Уплотнительный элемент U-образного сечения 8 внутренним диаметром опирается на каркас 9. Каркас выполнен в виде трубки и упирается в торец диска 4. Поджим развальцованной кромки к диску 4 обеспечивается за счет упругости материала уплотнительного элемента 8 и давления рабочей жидкости.
Формула изобретения
Гидравлический насос, содержащий герметично закрытый крышкой корпус с размещенными в нем качающим узлом и прижимным диском с уплотнительным кольцом, приводной вал, уплотнительный элемент U-образного сечения, расположенный между торцом прижимного диска и поверхностью корпуса, причем внутри корпуса образована полость высокого давления, ограниченная торцом прижимного диска, уплотнительным кольцом и уплотнительным элементом U-образного сечения, отличающийся тем, что уплотнительный элемент U-образного сечения внутренним диаметром опирается на каркас, выполненный в виде развальцованной с одного конца трубки и размещенный подвижно в отверстии корпуса с упором развальцованной кромки в торец прижимного диска.

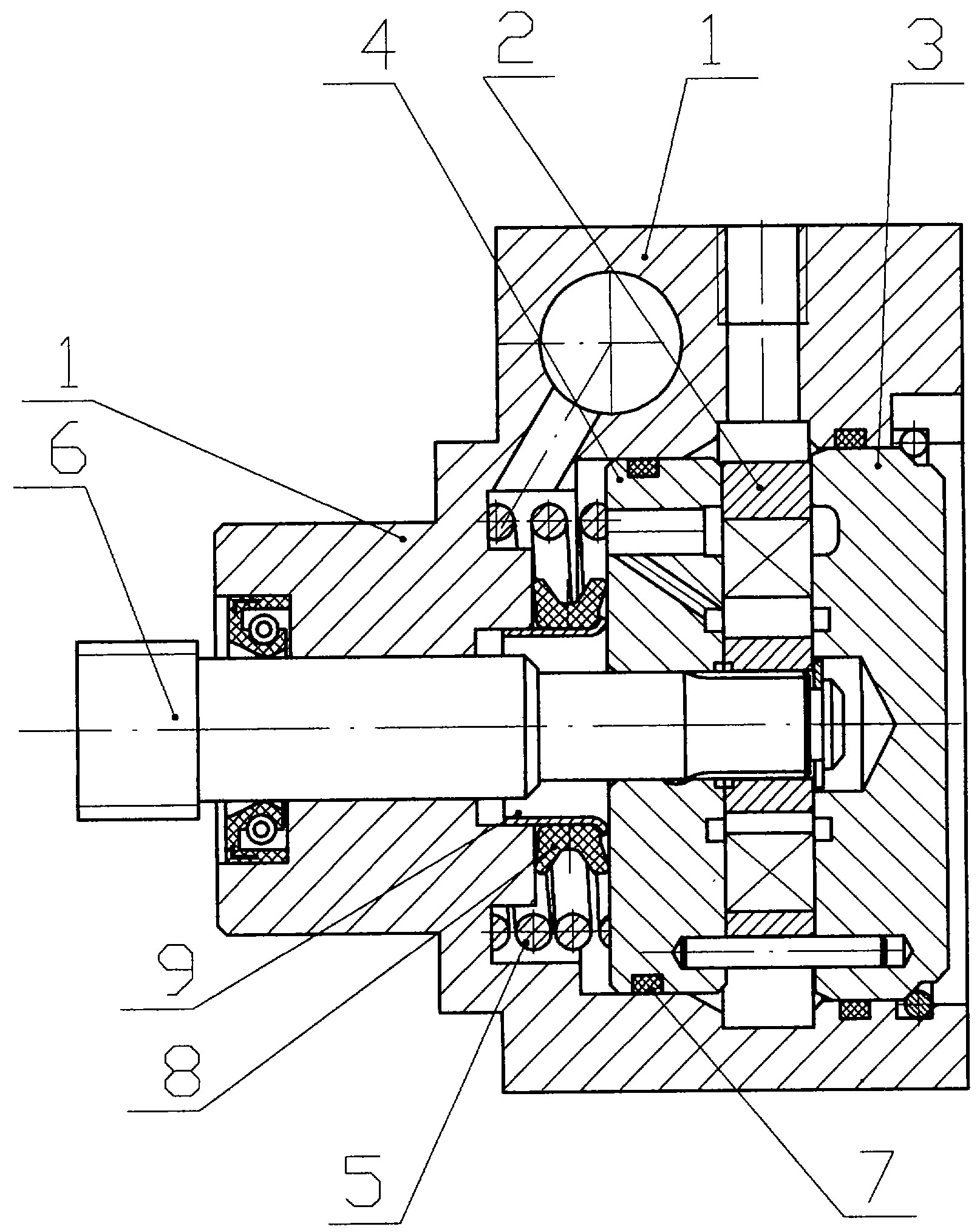

РИСУНКИ
PC4A Государственная регистрация перехода исключительного права без заключения договора
(73) Патентообладатель(и):
(73) Патентообладатель:
Дата и номер государственной регистрации перехода исключительного права: 27.09.2010 № РП0001028
Извещение опубликовано: 10.11.2010 БИ: 31/2010
|
||||||||||||||||||||||||||
