Патент на изобретение №2257459

(54) БУРОВАЯ КОРОНКА СО СЪЕМНЫМИ ЧАСТЯМИ

(57) Реферат:

Изобретение относится к области горного дела и может быть использовано при изготовлении бурового инструмента для бурения скважин. Буровая коронка со съемными частями содержит корпус с внутренней поверхностью, сменные породоразрушающие элементы, закрепленные на держателях в виде хвостовиков с зазором между собой, фиксатор корпуса и держателей. На внутренней поверхности корпуса коронки выполнен кольцевой паз, а хвостовики держателей выполнены с заплечиками в виде секторных вставок с пазами на наружных поверхностях, с помощью которых они без зазора установлены в кольцевой паз корпуса коронки. Торцевые поверхности корпуса и хвостовиков выполнены скошенными с возможностью взаимодействия их друг с другом. Фиксатор выполнен в виде радиальных заклепок, соединяющих хвостовики держателей с корпусом коронки. Повышается надежность работы буровой коронки за счет повышения жесткости и надежности соединения породоразрушающих элементов с корпусом. 1 ил.

Изобретение относится к области горного дела, в частности к бурению скважин, и может быть использовано при изготовлении бурового инструмента.

Известна буровая коронка, содержащая корпус с матрицей, разделенной промывочными каналами на сектора. Каждый сектор состоит из алмазосодержащего слоя или штабика, напаянного или приваренного к корпусу коронки (см. авт. св. РФ №1530737, БИ №47, 1989).

Недостатком известной коронки является однократность использования корпуса при износе или повреждении алмазосодержащего слоя или штабиков.

Известна буровая коронка, содержащая корпус с пазами на наружной поверхности, сменные породоразрушающие элементы в держателях, выполненных в форме хвостовиков с заплечиками, фиксатор в виде конического кольца и разрезное кольцо (см. авт. св. СССР №1506060, БИ №33, 1989).

Недостатками известной коронки являются сложность конструкции и невысокая жесткость крепления, обусловленная наличием разрезного кольца.

Указанная коронка выбрана в качестве прототипа.

Целью изобретения является повышение жесткости и надежность соединения породоразрушающих элементов с корпусом.

Указанный технический результат достигается тем, что на внутренней поверхности корпуса коронки выполнен кольцевой паз, а хвостовики держателей выполнены с заплечиками в виде секторных вставок с пазами на наружных поверхностях. Секторные вставки без зазора установлены в кольцевой паз корпуса коронки. Торцевые поверхности корпуса и хвостовиков выполнены скошенными с возможностью взаимодействия их друг с другом. Соединение хвостовиков держателей с корпусом коронки выполнено в виде радиальных заклепок.

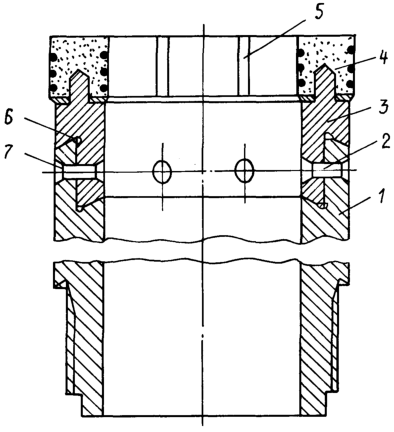

На чертеже приведен общий вид буровой коронки сбоку в разрезе.

Коронка содержит корпус 1 с кольцевым пазом 2 на внутренней его поверхности, внутри которого без зазора размещены секторные держатели 3 с породоразрушающими элементами 4, установленными на держателях 3 с зазорами 5, формирующими промывочные каналы. Торцевые поверхности корпуса 1 и держателей 3 в зоне взаимодействия снабжены скруглениями 6, а сами они соединены между собой с помощью радиальных заклепок 7.

Для замены породоразрушающих элементов 4 производят высверливание заклепок 7 и извлечение держателей 3 из пазов 2 корпуса 1 коронки.

В освободившийся паз 2 корпуса 1 устанавливают новые держатели 3 с породоразрушающими элементами 4 и соединяют их с помощью заклепок 7. Изношенные породоразрушающие элементы 4 передают на рекуперацию.

Формула изобретения

Буровая коронка со съемными частями, содержащая корпус с внутренней поверхностью, сменные породоразрушающие элементы, закрепленные на держателях в виде хвостовиков с зазором между собой, фиксатор корпуса и держателей, отличающаяся тем, что на внутренней поверхности корпуса коронки выполнен кольцевой паз, а хвостовики держателей выполнены с заплечиками в виде секторных вставок с пазами на наружных поверхностях, с помощью которых они без зазора установлены в кольцевой паз корпуса коронки, причем торцевые поверхности корпуса и хвостовиков выполнены скошенными с возможностью взаимодействия их друг с другом, при этом фиксатор выполнен в виде радиальных заклепок, соединяющих хвостовики держателей с корпусом коронки.
