Патент на изобретение №2257368
|
||||||||||||||||||||||||||
(54) СПОСОБ ПОВЫШЕНИЯ ФИЗИЧЕСКОЙ СТАБИЛЬНОСТИ ИГДАНИТА
(57) Реферат:
Изобретение относится к промышленным взрывчатым веществам и может быть использовано в горной промышленности при разработке месторождений полезных ископаемых на земной поверхности и в шахтах, не опасных по газу и пыли. Предложен способ изготовления промышленного взрывчатого состава игданита, содержащего дизельное топливо, включающий введение в дизельное топливо добавки для повышения физической стабильности. В качестве добавки для повышения физической стабильности предложено использовать органобентонит в количестве 4-5% по массе дизельного топлива. Изобретение позволяет обеспечить физическую стабильность состава игданита. 2 ил.
(56) (продолжение): CLASS=”b560m”специальными добавками”, Материалы международной конференции “Взрывное дело-99”, М, МГГУ, 1999, с.89-94.
Изобретение относится к промышленным взрывчатым веществам и может быть использовано в горной промышленности при разработке месторождений полезных ископаемых на дневной поверхности и в шахтах, не опасных по газу и пыли. Известно промышленное взрывчатое вещество игданит [1], представляющее собой механическую смесь гранулированной (плотной, т.е. непористой) аммиачной селитры (АС) и дизельного топлива (ДТ). При сравнительно низкой стоимости, простоте и безопасности изготовления и применения игданит имеет существенный недостаток – низкую физическую стабильность, т.е. низкую удерживающую способность по отношению к дизельному топливу. После 2-3 часов с момента изготовления заряда из игданита с содержанием дизельного топлива 5,5-6% его остается в верхних частях заряда 3-3,5%, а в нижних скапливается до 10-15%. В результате расслаивания компонентов энергия взрыва игданита снижается с 900 ккал/кг до 650-700 ккал/кг, т.е. в среднем на 30%. Кроме того, при уменьшении горючего компонента в составе игданита снижается скорость детонации, возрастает выделение окислов азота. Известно несколько способов повышения физической стабильности игданита, изготовляемого с использованием плотной (непористой) аммиачной селитры. Так по одному из них [2] в аммиачную селитру вводится добавка – модифицированный аэросил в количестве 0,05-0,10 мас.% по игданиту; предложено [3] вводить добавку аэросила в дизельное топливо в количестве 2%; предложено вводить в аммиачную селитру поверхностно-активные вещества [4] и др. Наиболее близким аналогом предлагаемого способа изготовления игданита, обеспечивающего физическую стабильность, является способ, описанный в /3/. Однако ни один из этих способов не находит практического применения. Изобретение позволяет решить следующую техническую задачу – обеспечить физическую стабильность состава игданита, являющейся непременным условием полноты его превращения. На фиг.1 изображены зависимости от содержания в составе игданита жидкого нефтепродукта: 1 – теплоты взрыва; 2 – скорости детонации. На фиг.2 представлены зависимости объема токсичных газов от содержания в составе игданита жидкого нефтепродукта: 3 – суммарное количество окиси и двуокиси азота; 4 – количество оксида углерода. Решение поставленной технической задачи достигается за счет введения в состав игданита специальной добавки – органобентонит, представляющей собой продукт взаимодействия бентонитовых глин с четвертичными аммониевыми солями. Придавая тиксотропную структуру любому маслу, он одновременно является загустителем масел, повышая их вязкость /5/. Специальная добавка вводится в дизельное топливо в количестве 4-5% по массе топлива. Состав игданита, содержащего органобентонит (маc.%): аммиачная селитра – 94,24; дизельное топливо – 5,49; органобентонит – 0,27. Игданит с добавкой органобентонита при нормальных температурных условиях сохраняет физическую стабильность не менее 7 суток. Предлагаемый способ повышения стабильности игданита отличается технологичностью применения и надежностью повышения удерживающей способности гранул селитры по отношению к дизельному топливу. Источники информации 1. Взрывчатое вещество-игданит ТУ-ГП-02. 2. Г.П.Демидюк и др. “Повышение физической стабильности игданита”. Взрывное дело №77/34, Москва, Недра, 1976. 3. В.Г.Дуганов “Влияние добавок аэросила на эффективность применения игданита”. Взрывное дело № 80/37, Москва, Недра, 1978. 4. Б.Н.Кукиб, С.А.Мельникова “Исследование детонационной способности аммонитов, приготовленных на селитре с добавками ПАВ”, Взрывное дело №71/28, Москва, Недра, 1972. 5. И.З.Файнштейн, Ю.А.Бродский и др. “Органобентонит – универсальный структурообразователь масляных сред”. Новые промышленные технологии, выпуск 1-2 (294-295), с.105-108, Министерство Российской федерации по атомной энергии, Центральный научно-исследовательский институт управления, экономики и информации. Москва-2000.
Формула изобретения
Способ изготовления промышленного взрывчатого состава игданита, содержащего дизельное топливо, включающий введение в дизельное топливо добавки для повышения физической стабильности состава, отличающийся тем, что в качестве добавки для повышения физической стабильности используют органобентонит в количестве 4-5% по массе дизельного топлива.

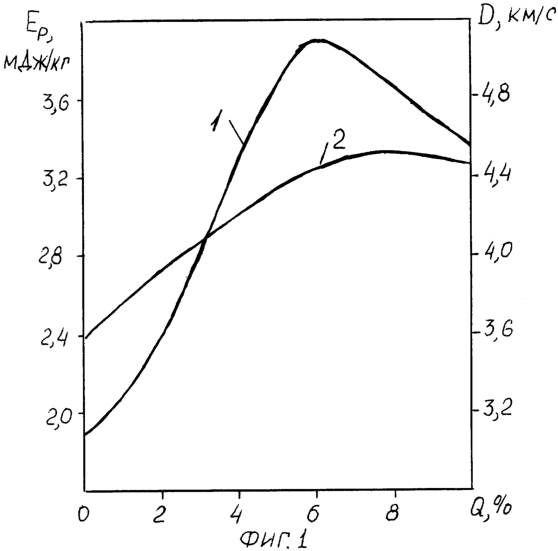

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 26.10.2005
Извещение опубликовано: 27.01.2007 БИ: 03/2007
|
||||||||||||||||||||||||||
