Патент на изобретение №2257324

(54) ПОВОРОТНАЯ БАДЬЯ (ВАРИАНТЫ)

(57) Реферат:

Изобретение относится к строительной технике и может быть использовано при строительстве сооружений из бетона. Поворотная бадья состоит из каркаса, составного бункера, расположенного внутри каркаса вдоль прямой линии и образованного входной секцией, буферной емкостью и выходной секцией, последовательно соединенными между собой торцевыми частями. Выгрузочное отверстие совпадает с минимальным проходным сечением выходной секции и перекрывается по меньше мере одной подвижной пластиной. Торцевая стенка перекрывает свободное основание входной секции. Загрузочное окно выполнено на боковой поверхности входной секции между буферной емкостью и торцевой стенкой. Петли укреплены на каркасе у торцевой стенки. Буферная емкость выполнена в виде круглого цилиндра, торцевая стенка представляет собой сегмент, а размеры выходной секции бункера связаны между собой соотношением, включающим радиус проходного сечения, высоту выходной секции бункера и эмпирический коэффициент, учитывающий вид рабочего материала. Во втором варианте поворотная бадья отличается от первого варианта наличием вибратора и значениями эмпирического коэффициента. Технический результат заключается в улучшении эксплуатационных характеристик устройства. 2 н. и 4 з.п. ф-лы, 4 ил., 2 табл.

Изобретение относится к строительной технике и может найти применение при строительстве сооружений.

Известна неповоротная бадья, состоящая из каркаса, укрепленных на нем петель и бункера с выгрузочным отверстием в нижней части, перекрываемым пластинами челюстного затвора, сообщенного с рукояткой посредством тяг. В нижней части бункера под челюстным затвором установлена воронка. На наружной поверхности одной из закрывающих пластин челюстного затвора установлена накладка /Свидетельство РФ на полезную модель №12112. “Неповоротная бадья”. Опубл. 16.12.99/.

Недостатком известного устройства является то, что на ее внутренних стенках остается или налипает рабочая среда.

Наиболее близкой по технической сущности к заявляемому устройству является поворотная бадья, состоящая из металлического прямоугольного каркаса, укрепленных на нем петель, составного бункера, образованного входной секцией и буферной емкостью, имеющих вид прямоугольных параллелепипедов, и выходной секцией, имеющей вид усеченной пирамиды. Устройство имеет загрузочное окно и выгрузное отверстие, под которым установлен затвор с рукояткой /А.Я.Могилевский, И.Г.Совалов, А.Л.Копелевич. Машины и механизмы для бетонных и железобетонных работ. Справочное пособие по строительным машинам. 2-е изд., прераб. и доп./Под общ. ред. М.Д.Полосина, В.И.Полякова. М.: Стройиздат. 1993. Глава 17/.

Недостатком данного устройства является то, что в углах входной секции и буферной емкости скапливается или налипает рабочая среда, на внутренней поверхности выходной секции, кроме того, имеет место налипание рабочей среды на всей внутренней поверхности.

Задачей изобретения является устранение указанного недостатка, а именно, исключение возможности скопления бетона на внутренней поверхности бункера поворотной бадьи.

Для решения этой задачи в поворотной бадье первого типа устройстве, состоящем из каркаса, составного бункера, расположенного внутри каркаса вдоль прямой линии и образованного входной секцией, буферной емкостью и выходной секцией, последовательно соединенных между собой торцевыми частями, выгрузочного отверстия, совпадающего с минимальным проходным сечением выходной секции и перекрываемого, по меньшей мере, одной подвижной пластиной, торцевой стенки, перекрывающей свободное основание входной секции, загрузочного окна, выполненного на боковой поверхности входной секции между буферной емкостью и торцевой стенкой, петель, укрепленных на каркасе у торцевой стенки, предлагается:

– буферную емкость выполнить в виде круглого цилиндра;

– торцевую стенку изготовить в виде сегмента;

– размеры выходной секции выбрать согласно соотношению, учитывающему радиус проходного сечения входной и буферной частей бункера, высоты выходной секции бункера, радиуса проходного сечения выгрузочного отверстия и эмпирического коэффициента, учитывающий вид рабочего материала.

Для решения этой задачи в поворотной бадье второго типа, состоящей из каркаса, составного бункера, расположенного внутри каркаса вдоль прямой линии и образованного входной секцией, буферной емкостью и выходной секцией, последовательно соединенных между собой торцевыми частями, выгрузочного отверстия, совпадающего с минимальным проходным сечением выходной секции и перекрываемого, по меньшей мере, одной подвижной пластиной, торцевой стенки, перекрывающей свободное основание входной секции, загрузочного окна, выполненного на боковой поверхности входной секции между буферной емкостью и торцевой стенкой, петель, укрепленных на каркасе у торцевой стенки, предлагается:

– буферную емкость выполнить в виде круглого цилиндра;

– торцевую стенку изготовить в виде сегмента;

– на наружной боковой поверхности выходной секции бункера установить вибратор;

– размеры выходной секции выбрать согласно соотношению, учитывающему радиус проходного сечения входной и буферной части бункера, высоты выходной секции бункера, радиуса проходного сечения выгрузочного отверстия и эмпирического коэффициента, учитывающего вид рабочего материала.

В частных случаях выполнения поворотных бадей первого и второго типов предлагается:

– во-первых, подвижную пластину посредством тяг сообщить с рукояткой или посредством червячного механизма соединить со штурвалом;

– во-вторых, значение эмпирического коэффициента в соотношении для выбора размеров бункера выбирать в зависимости от вида рабочей среды.

Эти конструктивные решения позволяют обеспечить требуемый результат.

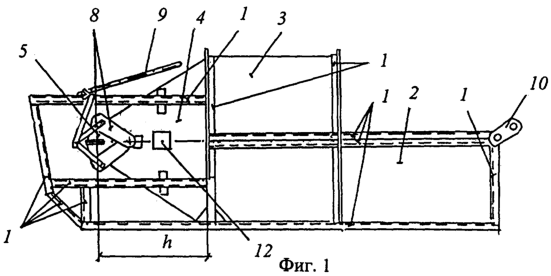

Сущность изобретения поясняется чертежами, где на фиг.1-4 – изображены соответственно виды на устройство сбоку, сверху, спереди и сзади.

На фиг.1-4 приняты следующие обозначения: 1 – каркас; 2 – входная секция; 3 – буферная емкость; 4 – выходная секция; 5 – выгрузочное отверстие; 6 – торцевая стенка; 7 – загрузочное окно; 8 – тяга; 9 – рукоятка; 10 – петля; 11 – подвижная пластина; 12 вибратор.

Поворотная бадья состоит из каркаса 1. Внутри каркаса 1 вдоль прямой линии расположен составной бункер. Составной бункер образован входной секцией 2, буферной емкостью 3 и выходной секцией 4, последовательно соединенными между собой торцевыми частями.

Выгрузочное отверстие 5 соответствует минимальному проходному сечению выходной секции 4 и перекрыто по меньшей мере одной подвижной пластиной 11.

Торцевая стенка 6 перекрывает свободное основание входной секции 2.

Загрузочное окно 7 выполнено на боковой поверхности входной секции 2 между буферной емкостью 3 и торцевой стенкой 6.

Петли 10 укреплены на каркасе 1 у торцевой стенки 6.

Буферная емкость 3 выполнена в виде круглого цилиндра.

Торцевая стенка 6 представляет собой сегмент.

Размеры выходной секции 4 связаны между собой соотношением:

где h – высота выходной секции, м; R – радиус проходного сечения входной и буферной частей бункера, м; r – радиус проходного сечения выгрузочного отверстия бункера, м; k – эмпирический коэффициент.

Выбор значения эмпирического коэффициента k осуществляется в соответствии с таблицей 1.

Поворотная бадья второго типа отличается от поворотной бадьи первого типа тем, что она, во-первых, дополнительно снабжена вибратором 12, расположенным на наружной боковой поверхности выходной секции 4 бункера, и, во-вторых, значениями эмпирического коэффициента k входящего в соотношение (1). При этом значение указанного коэффицента определяется по таблице 2.

Вибратор способствует интенсификации поцесса выхода рабочего материала из бункера.

Указанное соотношение позволяет исключить прилипание рабочей среды к внутренней поверхности выходной секции 4.

Устройство работает следующим образом.

Поворотную бадью перед загрузкой бетоном располагают горизонтально. Через загрузочное окно 7 рабочий материал загружают в бункер. При этом подвижные пластины перекрывают выгрузочное отверстие 5.

С помощью подъемного крана и с использованием пропущенного через петли 10 троса поворотную бадью поднимают и придают ей вертикальное положение.

После этого с помощью рукоятки 9 или штурвала раздвигают подвижные пластины 11, открывают выгрузочное отверстие 5 и подают рабочий материал в необходимое место сооружения.

Устройство реализовано в виде опытного образца и показало свою работоспособность.

Использование предложенного устройства расширяет функциональные возможности поворотной бадьи, позволяет оптимизировать размеры и объем бадьи, обеспечивает удобство ее обслуживания.

Формула изобретения

1. Поворотная бадья, состоящая из каркаса, составного бункера, расположенного внутри каркаса вдоль прямой линии и образованного входной секцией, буферной емкостью и выходной секцией, последовательно соединенными между собой торцевыми частями, выгрузочного отверстия, совпадающего с минимальным проходным сечением выходной секции и перекрываемого по меньше мере одной подвижной пластиной, торцевой стенки, перекрывающей свободное основание входной секции, загрузочного окна, выполненного на боковой поверхности входной секции между буферной емкостью и торцевой стенкой, петель, укрепленных на каркасе у торцевой стенки, отличающаяся тем, что буферная емкость выполнена в виде круглого цилиндра, торцевая стенка представляет собой сегмент, а размеры выходной секции выбраны согласно соотношению

где R – радиус проходного сечения входной и буферной частей бункера, м;

h – высота выходной секции, м;

r – радиус проходного сечения выгрузочного отверстия бункера, м;

k – эмпирический коэффициент, учитывающий тип рабочего материала и соответствующий 1,66 при заливке в бункер бетона; 1,56 при засыпке в бункер формовочной земли, или концентратов, или мелкого угля, или отходов литейных цехов; 1,41 при засыпке в бункер сухого песка или крупного сортированного угля; 1,31 при засыпке в бункер дробленого известняка или кокса.

2. Поворотная бадья по п.1, отличающаяся тем, что подвижная пластина посредством тяг сообщена с рукояткой.

3. Поворотная бадья по п.1, отличающаяся тем, что подвижная пластина посредством червячного механизма соединена со штурвалом.

4. Поворотная бадья, состоящая из каркаса, составного бункера, расположенного внутри каркаса вдоль прямой линии и образованного входной секцией, буферной емкостью и выходной секцией, последовательно соединенных между собой торцевыми частями, выгрузочного отверстия, совпадающего с минимальным проходным сечением выходной секции и перекрываемого, по меньшей мере, одной подвижной пластиной, торцевой стенки, перекрывающей свободное основание входной секции, загрузочного окна, выполненного на боковой поверхности входной секции между буферной емкостью и торцевой стенкой, петель, укрепленных на каркасе у торцевой стенки, отличающаяся тем, что буферная емкость выполнена в виде круглого цилиндра, торцевая стенка представляет собой сегмент, на наружной боковой поверхности выходной секции установлен вибратор, а размеры выходной секции выбраны согласно соотношению

где R – радиус проходного сечения входной и буферной частей бункера, м;

h – высота выходной секции, м;

r – радиус проходного сечения выгрузочного отверстия бункера, м;

k – эмпирический коэффициент, учитывающий тип рабочего материала и соответствующий 1,19 при заливке в бункер бетона; 1,15 при засыпке в бункер формовочной земли, концентратов, мелкого угля или отходов литейных цехов; 1,10 при засыпке в бункер сухого песка или крупного сортированного угля; 1,06 при засыпке в бункер дробленого известняка или кокса.

5. Поворотная бадья по п.4, отличающаяся тем, что подвижная пластина посредством тяг сообщена с рукояткой.

6. Поворотная бадья по п.4, отличающаяся тем, что подвижная пластина посредством червячного механизма соединена со штурвалом.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 03.07.2006

Извещение опубликовано: 10.06.2007 БИ: 16/2007

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 20.01.2008

Извещение опубликовано: 20.01.2008 БИ: 02/2008

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 03.07.2008

Извещение опубликовано: 20.06.2010 БИ: 17/2010
