Патент на изобретение №2257299

(54) ПРОБКА ДЛЯ ЭЛАСТИЧНОГО РЕЗЕРВУАРА С ЖИДКОСТЬЮ

(57) Реферат:

Изобретение относится к устройствам для подачи и нанесения жидкостей и пастообразных веществ. Пробка имеет полый корпус с соединительной резьбой и закрепленный на оси подпружиненный пружиной кривой рычаг. Рычаг взаимодействует с подвижным штоком, нижний конец которого оканчивается конусом, запирающим отверстие выходного канала. Диаметр штока превышает диаметр входного канала. На наружной стороне полого корпуса выполнен цилиндрический носик с резьбой для подсоединения различных насадок, например эластичной трубки катетера. Выходной канал проходит по центру цилиндрического носика, а диаметр канала выбирают в пределах от 1 до 5 мм. Изобретение позволяет повысить удобство пользования и расширить функциональные возможности пробки. 5 ил.

Изобретение относится к предметам народного потребления.

Наиболее близким аналогом изобретения является пробка по патенту РФ 2169669 В 43 М 11/06, принятая автором за прототип.

Недостаток пробки в том, что она не удобна для закупорки эластичных резервуаров с жидкостями, например с машинным маслом, чтобы резервуар можно было использовать как масленку или как резервуар с лекарственным раствором, который нужно выливать по каплям или струей.

Цель – расширение функциональных возможностей пробки, повышение производительности труда лиц, использующих устройство.

Возможность достижения цели обеспечивается тем, что пробка для эластичного материала с жидкостью имеет полый корпус с соединительной резьбой на одной стороне и выходным каналом на другой, установленный на оси подпружиненный кривой рычаг, один конец которого выполнен с насечкой, а второй связан с головкой подвижного, подпружиненного кривым рычагом штоком, при этом нижний конец подвижного штока оканчивается конусом для запирания отверстия выходного канала, на наружной стороне полого корпуса выполнен цилиндрический носик с резьбой для подсоединения различных насадок, например эластичной трубки катетера, причем выходной канал проходит по центру цилиндрического носика, а диаметр канала выбирают в пределах от одного до пяти мм.

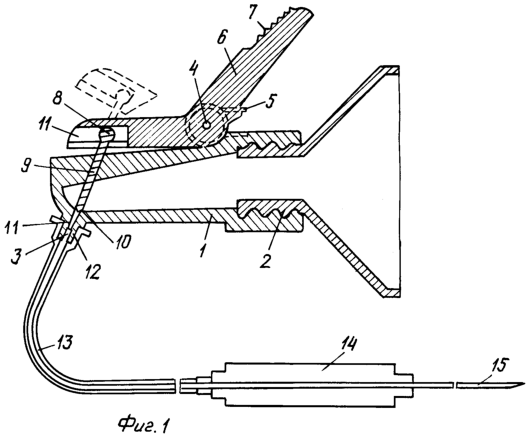

На фиг.1 – вид пробки в соединении с катетером; дистальный конец катетера может быть снабжен рукоятью с цилиндрическим или заостренным концом иглы.

На фиг.2 – вид устройства, используемого, например, для выдавливания вазелина, паст, мазей или струй лекарства с нужным сечением струи.

На фиг.3 – вид пробки в соединении с колпачком, имеющим отверстие, удобное для счета вытекающих капель.

На фиг.4 – насадка в виде длинного конуса с отверстием на конце, которую удобно использовать, например, как масленку с машинным маслом.

На фиг.5 – насадка с отогнутом концом.

Пробка для эластичного резервуара с жидкостью имеет полый корпус 1 с соединительной резьбой 2 на одной стороне и выходным каналом 3 на другой, установленный на оси 4 и подпружиненный пружиной 5 кривой рычаг 6, один конец которого выполнен с насечкой 7, а второй связан с головкой 8 подвижного и подпружиненного кривым рычагом 6 штока 9, при этом нижний конец подвижного штока оканчивается конусом 10 для запирания отверстия выходного канала 3, на наружной стороне полого корпуса выполнен цилиндрический носик 11 с резьбой 12 для подсоединения различных насадок, например эластичной трубки 13 катетера, причем выходной канал проходит по центру цилиндрического носика 11, а диаметр канала выбирают в пределах от одного до пяти мм. Трубка 13 катетера может оканчиваться округлением ее краев, а может оканчиваться рукоятью 14 с иглой 15, имеющей заостренный или тупой цилиндрический конец. Цифрой 16 обозначен колпачок; 17 – коническая насадка; 18 – коническая насадка с отогнутым концом.

Устройство работает следующим образом. Пробка может быть навинчена на эластичные резервуары разных размеров, форм с разной толщиной стенок, но с стандартизированной горловиной с резьбой, на которую и навинчивается стандартизированная пробка.

Толщина стенок резервуара определяет возможную силу обратного всасывания жидкостей, первоначально введенных через катетер в какую-либо полость, например, для ее промывки, причем полость может быть как твердой, так и мягкой. В частности, для промывки и лечения различных полостей человека и животных, для массирования вливаемой жидкостью стенок самой полости или тех органов, которые примыкают к полости. Лечебную жидкость можно через катетер много раз вводить в полость и отсасывать из нее. Как это указано на фиг.1, жидкость можно отсасывать из какой-либо замкнутой полости, предварительно сдавив эластичный резервуар и создав в нем, после выпуска части воздуха, нужное разряжение, а затем ввести в полость иглу 15 и, нажав на кривой рычаг 6, отсосать жидкость. Рукоять 14 облегчает введение иглы в полость и обратное извлечение иглы из полости.

На фиг.2 показана пробка с насадкой в виде колпачка 16, причем проходной канал колпачка может иметь соответствующие различные диаметры, удобные для выдавливания веществ, которые заключены в эластичных резервуарах. На фиг.2 показано, как на плоскость выдавливается, например, вазелин.

На фиг.3 показана пробка с насадкой в виде колпачка 16 с малым выходным отверстием, что удобно для дозировки лекарства отсчетом капель.

На фиг.4 показана коническая насадка 17, удобная для резервуара со смазочным минеральным маслом, используемая в качестве масленки.

Насадка 18, с отогнутым концом, удобна, например, для наблюдения за выдавливанием малых количеств лекарственных веществ.

При выполнении штока 9 из нержавеющей стали устройство можно использовать для хранения и раздачи многих агрессивных жидкостей. Конусный затвор пробки гарантирует надежное запирание жидкостей и выделяющихся из них газов.

Формула изобретения

Пробка для эластичного резервуара с жидкостью, включающая полый корпус с соединительной резьбой на одной стороне и выходным каналом на другой, установленный на оси подпружиненный кривой рычаг, один конец которого выполнен с насечкой, а второй связан с головкой подвижного, подпружиненного кривым рычагом штока, отличающаяся тем, что нижний конец подвижного штока оканчивается конусом для запирания отверстия выходного канала, на наружной стороне полого корпуса выполнен цилиндрический носик с резьбой для подсоединения различных насадок, например, эластичной трубки катетера, причем выходной канал проходит по центру цилиндрического носика, а диаметр канала выбирают в пределах от 1 до 5 мм.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.07.2008

Извещение опубликовано: 20.07.2010 БИ: 20/2010
