Патент на изобретение №2257258
|
||||||||||||||||||||||||||
(54) ВИБРОСМЕСИТЕЛЬ
(57) Реферат:
Изобретение относится к вибрационным аппаратам для смешивания и может использоваться в химической, нефтехимической, фармацевтической и пищевой промышленности. Вибросмеситель содержит смесительную камеру с раздельным вводом в нее компоненентов, вибропривод, шток с закрепленными на нем перфорированными дисками и сливной патрубок. Смесительная камера выполнена с открытым концом и установлена в промежуточную камеру, в верхней части которой выполнены прорези, а в нижней части этой камеры выполнены отверстия, и она заключена в сливную камеру. Верхний диск в смесительной камере установлен ниже нижней кромки прорезей промежуточной камеры. Изобретение позволяет эффективно перемешивать, растворять и измельчать различные компоненты в виде жидкость-жидкость, жидкость-газ, жидкость-твердое тело при незначительных габаритах и малом потреблении электрозатрат. 1 з.п. ф-лы, 1 ил.
Изобретение относится к вибрационным аппаратам, которые используются в химической, нефтехимической, фармацевтической и пищевой промышленности. Вибросмеситель может быть использован в качестве реактора для быстропротекающих процессов. Известны устройства, выполненные в виде аппаратов колонного типа (В 01 D 11/04, А.С. №858866). Эти аппараты имеют значительный объем смесительной камеры, значительные энергозатраты и дополнительную емкость, высота которой соответствует рабочему уровню, что увеличивает их металлоемкость. Задачей изобретения является при малой металлоемкасти и незначительном потреблении электроэнергии получить эффективное смесительное устройство. Поставленная цель достигается тем, что смесительная камера выполнена с открытым концом и установлена в промежуточную камеру, в верхней части которой выполнены прорези, а в нижнем конце этой камеры выполнены отверстия, и она заключена в сливную камеру. В смесительной камере верхний диск установлен ниже нижней кромки прорезей промежуточной камеры. На чертеже изображен вибросмеситель. Вибросмеситель имеет смесительную камеру 1, в которой на штоке 2, соединенном с виброприводом 3, установлены диски 4, перфорированные сопловыми отверстиями. Эта камера установлена в промежуточную камеру 5, в верхней части которой выполнены прорези 6, а в нижнем конце этой камеры, вокруг центрирующей шток 2 втулки 7, выполнены отверстия 8. Промежуточная камера заключена в сливную камеру 9 с выходным патрубком 10. Вибросмеситель имеет камеру 11 для подачи жидких компонентов с входными патрубками 12 и проходящую через нее трубу с патрубком 13 для подвода различных газов, а также трубу 14 с патрубком 15 для подвода в смесительную камеру различных твердых компонентов. В верхней части трубы 14 установлена мембрана 16, уплотняющая шток 2. Вибросмеситель работает следующим образом: Включают электропитание вибропривода 3. Подают жидкие компоненты через патрубки 12, твердые – через патрубки 15 и газообразные – через патрубки 13. Смешение компонентов в смесительной камере 1 происходит под воздействием вибрационных колебаний, которые передаются на шток 2 с дисками 4, от вибропривода. В смесительной камере под воздействием возвратно-поступательных движений дисков, совершающих 3000, 6000 колебаний в минуту, и мощных струйных потоков из сопел, которыми перфорированы диски, происходит эффективное смешение, растворение и истирание компонентов. Эта смесь заполняет промежуточную камеру 5 и переливается через прорези 6 и отверстия 8 в сливную камеру 9, а через патрубок 10 удаляется из аппарата. При прекращении подачи компонентов и отключении вибропривода, вибросмеситель через сливные отверстия 8 за несколько секунд опорожняется.
Формула изобретения
1. Вибросмеситель, содержащий смесительную камеру с раздельным вводом в нее различных компонентов, вибропривод, шток с закрепленными на нем перфорированными дисками и сливной патрубок, отличающийся тем, что смесительная камера выполнена с открытым концом и установлена в промежуточную камеру, в верхней части которой выполнены прорези, а в нижней части этой камеры выполнены отверстия и она заключена в сливную камеру. 2. Вибросмеситель по п.1, отличающийся тем, что верхний диск в смесительной камере установлен и закреплен на штоке ниже нижней кромки прорезей промежуточной камеры.

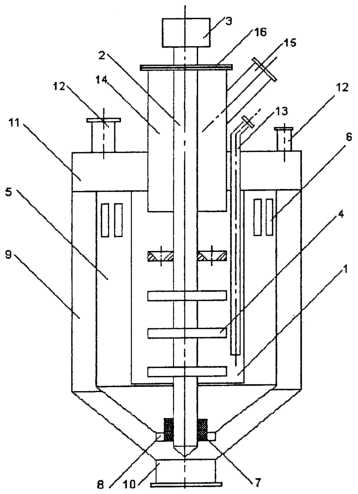

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 30.05.2005
Извещение опубликовано: 20.07.2006 БИ: 20/2006
NF4A Восстановление действия патента Российской Федерации на изобретение
Извещение опубликовано: 10.10.2006 БИ: 28/2006
|
||||||||||||||||||||||||||
