Патент на изобретение №2257251

(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПРОМЫШЛЕННЫХ СБРОСОВ

(57) Реферат:

Изобретение относится к различным отраслям промышленности и может быть использовано при очистке бытовых сбросов и ливневых стоков. Устройство содержит приемную и выпускную камеры с электродами, соединенные между собой перепускной камерой, в которой расположен пластинчатый успокоитель. Каждая нижняя пластина успокоителя по длине больше верхней, а по высоте ниже верхней. Нижняя пластина шарнирная и может перекрывать камеру осаждения. Технический результат состоит в повышении эффективности очистки. 1 з.п. ф-лы, 2 ил.

Изобретение относится к различным отраслям промышленности и может быть использовано при очистке промышленных, хозяйственно-бытовых сбросов и ливневых стоков.

Известен способ осветления технологической воды в подземных водосборниках с механизированной очисткой [1], включающий транспортирование гидросмеси, сброс ее в отстойник через подводящие трубы, аккумулирование, гравитационное осаждение взвешенных частиц, выдачу осевшего шлама и воды по отводящим трубам, процессы, которые осуществляются в три этапа. На первом этапе в зоне пульпоприема производят выделение плавающих частиц, на втором интенсифицируют осаждение шлама, а на третьем аккумулируют осветленную воду. Недостатком способа является необходимость больших площадей и объемов отстойников для реализации способа.

Известен способ осветления воды [2], включающий обработку поступающей воды постоянным электрическим полем напряжением 5-10 В с последующим гравитационным отстоем времени в отстойнике, обеспечивающим замену воды в процессе по времени, большем “памяти” воды 50-100 ч и ее обработки 0.5-2 ч.

Известен отстойник [3], принятый за прототип, включающий подводящие и отводящие трубы, камеру, встроенную в крест течения, где располагается пластинчатый успокоитель с углом наклона пластин 30-60° к горизонтальной плоскости, который вибрирует от привода; выгрузка шлама производится шнековым устройством через разгрузочные окна расположенные под прямым углом по отношению к выводу очищенных сбросов.

Основными недостатками этого устройства является низкая эффективность очистки сбросов, наличие подвижных пластин успокоителя, которые имеют низкую надежность и способствуют осаждению шлама на пластинах при коротком, периодическом их встряхивании.

Задачей настоящего изобретения является увеличение скорости и глубины очистки сбросов воды за счет интенсивного осаждения взвешенных частиц и химических веществ, способных к диссоциации в водной среде.

Поставленная задача решается за счет изменения направления движения потока воды, использования сил гравитации и инерции при осаждении взвешенных частиц, а также действия постоянного электрического поля.

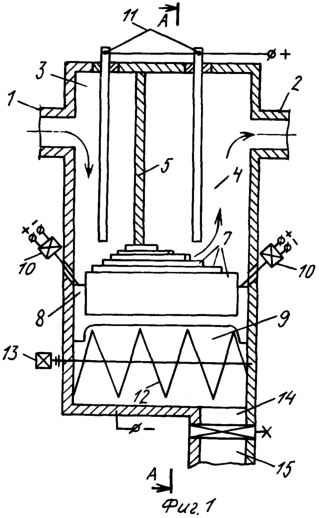

Работа устройства для очистки сбросов поясняется чертежом: фиг.1 – общий вид устройства очистки; фиг.2 – разрез устройства по плоскости А.

Устройство для очистки сбросов включает подводящую 1 и отводящую 2 трубы, приемную 3, выпускную 4 камеры, разделенные водонепроницаемой перегородкой 5, под которой располагается успокоитель 6, набранный из неподвижных углообразных пластин 7, нижняя 8 из которых имеет шарнирное соединение и служит для запирания камеры осаждения 9 с помощью соленоидов или гидроцилиндров 10.

В приемной и выпускной камерах устанавливаются электроды 11, на которые подается положительный заряд постоянного тока с напряжением, рассчитанным из условий диссоциации воды в потоке.

Для выгрузки шлама из камеры осаждения служит шнек 12, который приводится во вращение двигателем 13 и смещает шлам к разгрузочному окну 14, перекрываемому задвижкой 15.

Работа устройства заключается в следующем.

Сброс воды по подводящей трубе 1 поступает в приемную камеру 3 и меняет направление движения сверху вниз в приемной камере, а в нижней части камеры 3 за счет пластин 7, 8 успокоителя 6 движение потока становится ламинарным. Взвешенные частицы за счет сил гравитации и инерции осаждаются на пластинах, тормозятся и сползают по пластинам 7 через зазоры между корпусом и пластинами в камеру осаждения 9. Чтобы не создавать турбулентных потоков воды, пластины 7, 8 успокоителя 6 набираются в кассету ступенчато, при этом нижние пластины по размерам больше верхних, а угол их наклона к горизонтальной поверхности больше 55° (угол наклона естественного откоса для водной среды).

Для интенсивного осаждения шлама сечение приемной 3, осаждения 9 и выпускной 4 камер сделаны последовательно большего сечения, чтобы снизить скорость протекания потока воды, при этом в приемную 3 и выпускную 4 камеры помещают электроды, на которые подается положительный заряд постоянного тока, на нижнюю часть корпуса, где располагается устройство для выдачи шлама, подается отрицательный заряд постоянного тока, что содействует осаждению анионов и катионов в сбросах на нижнюю часть корпуса и электроды 11, которые периодически меняются.

При заполнении камеры осаждения нижние пластины 8 распираются соленоидами 10 (гидроцилиндрами) в корпус устройства, где на бортах находятся выступы 16 для создания герметичности сверху пластин, а на торцах выступы 17 и 18 сверху и снизу соответственно. Для перекрытия камеры осаждения 9 и возврата шарнирных пластин 8 служат торцевые щели 19, которые ограничивают их ход. После перекрытия камеры осаждения 9 шарнирными пластинами 8 открывается задвижка 15, двигатель 13 приводит во вращение шнек 12, который производит выгрузку шлама через разгрузочное окно 14. По окончании выгрузки задвижка 15 закрывается, шарнирные пластины 8 возвращаются в исходное положение. Цикл выгрузки повторяется периодически.

ЛИТЕРАТУРА

1. Патент РФ 2162004 от 06.11.1998. М. кл.³ С2, 7 В 01 D 21/00. Способ осветления технологической воды в подземных водосборниках с механизированной очисткой. /В.В.Сенкус, С.Г.Фомичев, Вас. Вит. Сенкус, К.С.Фомичев.

2. Патент РФ 2031857 от 16.07.1991. М. кл.³ С 02 F 1/46, В 03 С 5/00 Способ осветления воды. / Б.М.Стефанюк

3. Патент PL 106195 от 21.12.1977. М. кл.³ С1, В 01 D 21/02. Отстойник для осаждения шлама. / Jerzy Pikon, Witold Niemiec.

Формула изобретения

1. Устройство для очистки промышленных сбросов, включающее подводящую и отводящую трубы, вертикальные приемную и выпускную камеры, разделенные перегородкой и соединенные между собой перепускной камерой, в которой расположен пластинчатый успокоитель, камеру осаждения шлама с устройством для его выгрузки, расположенную под перепускной камерой, положительные электроды, установленные в приемной и выпускной камерах, а также корпус, нижняя часть которого является отрицательным электродом, отличающееся тем, что каждая нижняя пластина успокоителя по длине больше верхней, а по высоте ниже верхней, нижняя пластина успокоителя снабжена приводом и выполнена шарнирно с возможностью перекрытия камеры осаждения при выдаче из нее шлама, при этом приемная, перепускная и выпускная камеры выполнены последовательно большего сечения.

2. Устройство по п.1, отличающееся тем, что камера осаждения снабжена выступами, которые ограничивают ход шарнирной пластины.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.09.2005

Извещение опубликовано: 27.01.2007 БИ: 03/2007
