Патент на изобретение №2257227
|
||||||||||||||||||||||||||
(54) СТЕРИЛИЗАТОР ПАРОВОЙ
(57) Реферат:
Изобретение относится к конструкции паровых медицинских стерилизаторов и предназначено для обработки насыщенным водяным паром под давлением перевязочных материалов, операционного белья, медицинских инструментов, хирургических перчаток и других медицинских принадлежностей, воздействие пара на которые не вызывает изменения их функциональных свойств, с последующей их сушкой при давлении ниже атмосферного. Устройство содержит парогенератор, стерилизационную камеру, конденсатор и соединяющие трубопроводы. Стерилизационная камера через конденсатор соединена с парогенератором, а конденсат, образующийся в стерилизационной камере и конденсаторе, сливается в парогенератор, слив конденсата в парогенератор осуществляется через управляемый клапан. Технический результат заключается в уменьшении расхода дистиллированной воды и экономии электрической энергии. 1 з.п. ф-лы, 1 ил.
Изобретение относится к конструкции паровых медицинских стерилизаторов и предназначено для обработки насыщенным водяным паром под давлением перевязочных материалов, операционного белья, медицинских инструментов, хирургических перчаток и других медицинских принадлежностей, воздействие пара на которые не вызывает изменения их функциональных свойств, с последующей их сушкой при давлении ниже атмосферного. Известен стерилизатор, состоящий из расположенной в корпусе камеры с отверстиями для прохода пара и системы подвода пара, корпус которого выполнен из полых рам, соединенных между собой панелями, образующими со стенками камеры полости, при этом последние и рамы подключены к системе подвода пара. (Авт. св. СССР №668686, кл. (по МКИ 2) А 61 L 3/00, опубл. 25.06.1979). Также известен паровой стерилизатор, содержащий напорную камеру с крышкой и вставкой, предохранительный клапан, трубопроводы подвода воды и пара, отвода конденсата, средство охлаждения рабочей камеры, причем вставка установлена в камере коаксиально с зазором относительно ее стенок, в верхней части вставки выполнены отверстия для прохода пара, а средство охлаждения камеры представляет собой устройство для разбрызгивания холодной воды в зазоре между вставкой и стенками камеры. (Патент на изобретение №2067455, кл. А 61 L 2/06 (МПК 6), опубл. 10.10.1996). Этот стерилизатор был выбран прототипом к заявляемому устройству. Данные стерилизаторы имеют один общий недостаток: большой расход дистиллированной воды для получения пара. Цель изобретения – уменьшение расхода дистиллированной воды и экономия электрической энергии. Указанная цель достигается тем, что конденсат, образующийся в стерилизационной камере и конденсаторе в процессе работы, сливается в парогенератор и используется для образования из него пара. Данное техническое решение в патентной и научно-технической литературе обнаружено не было. В известных аналогах конденсат, образованный в результате конденсации пара в стерилизационной камере и конденсаторе, сливается и повторно в стерилизаторе не используется. Таким образом, осуществляется циркуляция по замкнутому циклу: парогенератор На чертеже представлена гидропневмовакуумная схема части стерилизатора, отвечающей за слив конденсата в парогенератор. Данная часть содержит стерилизационную камеру 1, парогенератор 2, конденсатор 3, управляемый клапан 4 сброса конденсата из стерилизационной камеры в парогенератор, клапан 5 подачи воды в змеевик, фильтр 6, охлаждающий змеевик 7, а также соединительные трубопроводы. Стерилизационная камера 1 служит для размещения в ней стерилизуемых изделий, парогенератор 2 – для выработки пара, используемого при стерилизации, конденсатор 3 – для конденсации пара в процессе сушки. Стерилизационная камера 1 соединена с парогенератором 2 через конденсатор 3 и управляемый клапан 4 с помощью соединительных трубопроводов. К нижней части стерилизационной камеры 1 присоединен трубопровод, соединяющий камеру с конденсатором 3, а к нижней части конденсатора 3 присоединен трубопровод, соединяющий его с парогенератором 2. Конденсатор соединен с парогенератором через управляемый клапан 4. Охлаждающий змеевик 7 служит для конденсации пара внутри конденсатора. Через соединительные трубопроводы он подключен к системе водоснабжения. На входе в змеевик установлен фильтр 6 и клапан 5 подачи воды в змеевик. Цикл работы стерилизатора включает в себя три этапа: 1 – нагрев стерилизационной камеры; 2 – стерилизационная выдержка; 3 – сушка. Устройство работает следующим образом. В стерилизационную камеру 1 загружаются стерилизуемые изделия. Дверца камеры герметично закрывается. После чего включается нагреватель парогенератора 2. Дистиллированная вода в парогенераторе закипает, и давление пара в парогенераторе начинает возрастать. Пар подается в стерилизационную камеру, где происходит нагрев корпуса стерилизационной камеры и обрабатываемых изделий за счет теплоты конденсации пара. При этом в стерилизационной камере образуется конденсат, который сливается в конденсатор 3 и остается там до открытия клапана сброса конденсата 4. Процесс нагрева идет до тех пор, пока температура в стерилизационной камере Т°СК не станет равна температуре стерилизации Т°С, при которой проходит стерилизационная выдержка изделий в течение определенного времени стерилизации tC. По окончании стерилизационной выдержки открывается клапан сброса конденсата 4, и весь накопившийся конденсат сливается из конденсатора в парогенератор. По окончании слива конденсата клапан сброса конденсата 4 закрывается и открывается клапан 5 подачи охлаждающей воды в змеевик 7 конденсатора. Влага из стерилизационной камеры конденсируется в конденсаторе, в результате чего осуществляется процесс сушки стерилизуемых изделий. Выделенный в результате сушки конденсат остается в конденсаторе 3 до следующего открытия клапана сброса конденсата 4, которое произойдет в следующем цикле работы стерилизатора, то есть после еще одного этапа нагрева и еще одного этапа стерилизационной выдержки. Большинство элементов конструкции выполняется из нержавеющей стали. Клапаны 4, 5 – электромагнитные.
Формула изобретения
1. Стерилизатор паровой, содержащий парогенератор, стерилизационную камеру, конденсатор и соединяющие трубопроводы, отличающийся тем, что стерилизационная камера через конденсатор соединена с парогенератором, а конденсат, образующийся в стерилизационной камере и конденсаторе, сливается в парогенератор. 2. Стерилизатор по п.1, отличающийся тем, что конденсатор соединен с парогенератором через управляемый клапан.

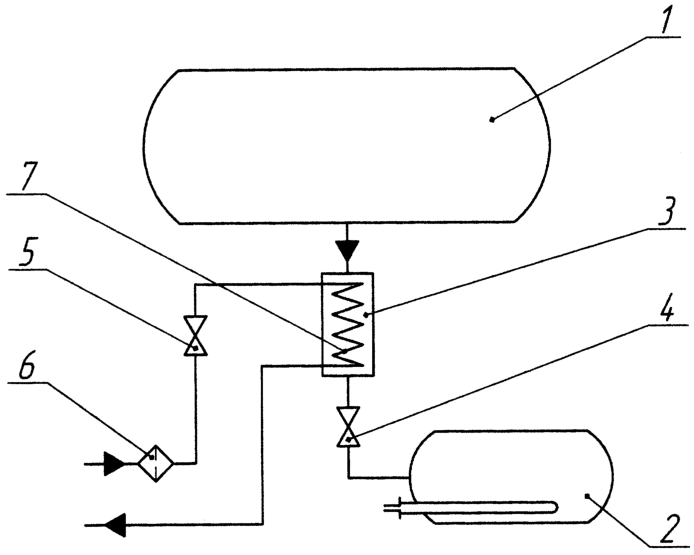

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 24.01.2008
Извещение опубликовано: 20.11.2009 БИ: 32/2009
|
||||||||||||||||||||||||||
стерилизационная камера
