Патент на изобретение №2257169
|
||||||||||||||||||||||||||
(54) ЖГУТ КРОВООСТАНАВЛИВАЮЩИЙ
(57) Реферат:
Изобретение относится к хирургическим устройствам и может быть использовано для оказания неотложной медицинской помощи при кровотечении из поврежденных кровеносных сосудов. Жгут кровоостанавливающий содержит шину, фиксатор и растяжимый тяж, который связан с фиксатором. Шина выполнена в виде группы секций. Секции связаны подвижными соединениями. Подвижное соединение секций выполнено с возможностью складывания секций в пакет и с возможностью удаления, по меньшей мере, одной секции. В результате обеспечивается оперативная подгонка устройства для разных по размеру и форме зон наложения. 4 з.п. ф-лы, 1 ил.
Изобретение относится к медицинской технике, в частности к хирургическим устройствам, и предназначено для оказания неотложной медицинской помощи при кровотечении из поврежденных кровеносных сосудов. Известен жгут кровоостанавливающий, содержащий фиксатор и растяжимую ленту, связанную с фиксатором (RU № 2113825, А 61 В 17/12, 1998 г.). Недостатком известного жгута является то, что при его применении находящиеся под ним ткани не предохраняются от излишнего сдавливания и ухудшаются условия для сохранения в тканях коллатерального кровообращения. Более совершенным и наиболее близким аналогом заявляемому является жгут кровоостанавливающий, содержащий шину, фиксатор и растяжимую ленту, связанную с фиксатором (RU №2108066, А 61 В 17/12, 1998 г.). Упомянутое изделие, обеспечивая предотвращение от излишнего сдавливания и сохранение в тканях коллатерального кровообращения, имеет ограниченные возможности применения, обусловленные формой, размерами и связями шины, в значительной части случаев неадекватных области наложения жгута. Технический результат, который может быть получен при осуществлении изобретения, заключается в обеспечении оперативной подгонки устройства для разных по размеру и форме зон наложения. Указанный технический результат достигается жгутом кровоостанавливающим, содержащим шину, фиксатор и растяжимый тяж, связанный с фиксатором, за счет того, что шина выполнена в виде группы секций, связанных подвижными соединениями, при этом подвижное соединение секций выполнено с возможностью складывания секций в пакет и с возможностью удаления, по меньшей мере, одной секции. А также за счет того, что он снабжен противотяжной лямкой, при этом противотяжная лямка соединена с фиксатором и с секцией шины. А также за счет того, что противотяжная лямка выполнена с отверстием, имеющим размеры для сопряжения с растяжимым тяжем с возможностью фрикционного закрепления его свободного конца. А также за счет того, что секции выполнены с подкладкой из объемно деформируемого материала. А также за счет того, что подвижное соединение секций выполнено из объемно деформируемого материала. Сущность заявляемого изобретения поясняется чертежом с изображением общего вида. Жгут кровоостанавливающий содержит шину 1, выполненную в виде группы секций 2, связанных подвижными соединениями 3, фиксатор в виде пряжки 4 и растяжимый тяж 5, связанный с пряжкой 4. Жгут кровоостанавливающий снабжен противотяжной лямкой 6, которая, в свою очередь, соединена с пряжкой 4 и с секцией 2 шины 1, например, посредством швов 7. Противотяжная лямка 6 выполнена с отверстием 8, имеющим размеры для сопряжения с растяжимым тяжем 5 с возможностью фрикционного закрепления его свободного конца. Секции 2 шины 1 могут быть выполнены с подкладкой 9 из объемно деформируемого материала (например, вспененный полимерный материал или нетканое волокнистое полотно), участки которой в зонах сопряжения секций 2 образуют их подвижные соединения 3, обеспечивающие, в частности, за счет свойств упомянутого материала возможность складывания секций 2 в пакет и возможность удаления, по меньшей мере, одной секции 2, например, посредством разрыва подкладки 9 по зоне сопряжения с прилегающей секцией 2. Устройство работает следующим образом. В зависимости от показаний при установке жгута кровоостанавливающего осуществляют трансформирование шины 1 с регулировкой площади соприкосновения посредством удаления излишних секций 2. Шину 1 располагают на соответствующем участке тела и, удерживая за противотяжную лямку 6, обматывают тяжем 5 с фиксацией достаточного натяжения пряжкой 4 и закреплением свободного конца в отверстии 8. Наличие подвижных зон сопряжения секций 2 в сочетании с наличием подкладки 9 из объемно деформируемого материала за счет баланса эластичности и пластичности создает условия для перераспределения давления тяжа 5, предотвращает возникновение зон избыточной локальной компрессии, защищает стягиваемые ткани от травмирования и сохраняет возможность коллатерального кровообращения в области наложения жгута кровоостанавливающего.
Формула изобретения
1. Жгут кровоостанавливающий, содержащий шину, фиксатор и растяжимый тяж, связанный с фиксатором, отличающийся тем, что шина выполнена в виде группы секций, связанных подвижными соединениями, при этом подвижное соединение секций выполнено с возможностью складывания секций в пакет и с возможностью удаления, по меньшей мере, одной секции. 2. Жгут кровоостанавливающий по п.1, отличающийся тем, что он снабжен противотяжной лямкой, при этом противотяжная лямка соединена с фиксатором и с секцией шины. 3. Жгут кровоостанавливающий по п.2, отличающийся тем, что противотяжная лямка выполнена с отверстием, имеющим размеры для сопряжения с растяжимым тяжем с возможностью фрикционного закрепления его свободного конца. 4. Жгут кровоостанавливающий по одному из пп.1-3, отличающийся тем, что секции выполнены с подкладкой из объемно-деформируемого материала. 5. Жгут кровоостанавливающий по п.4, отличающийся тем, что подвижное соединение секций выполнено из объемно-деформируемого материала.

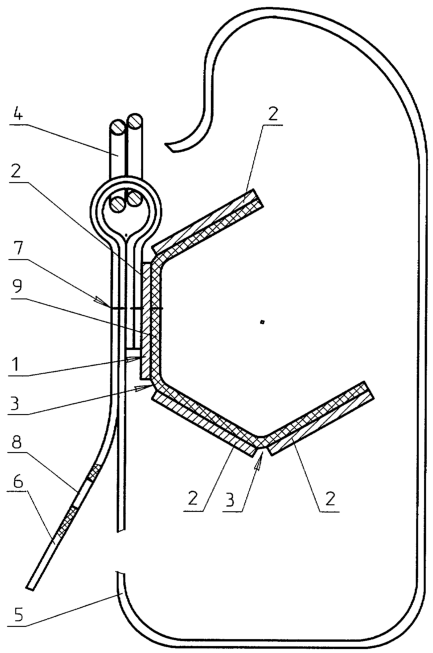

РИСУНКИ
|
||||||||||||||||||||||||||
