Патент на изобретение №2256638

(54) ЗАМЕДЛИТЕЛЬНЫЙ МАЛОГАЗОВЫЙ СОСТАВ

(57) Реферат:

Изобретение относится к пиротехническим медленногорящим составам, используемым для снаряжения взрывательных устройств, работающих в условиях кинетического нагрева. Предложен замедлительный малогазовый состав, содержащий окислители – хромовокислый барий, полимер винилиденфторид, связующее – сополимер фторэтилена с винилиденфторидом, горючее – диборид циркония, замедлитель – фтористый литий. Изобретение направлено на создание малогазового термостойкого замедлительного состава для узкоканальных взрывательных устройств. 1 табл.

Изобретение относится к пиротехническим медленногорящим составам, используемым для снаряжения взрывательных устройств, работающих в узких каналах в условиях кинетического нагрева.

Известны медленногорящие малогазовые составы (патент США №3703144, 1969 г., патент Франции №1282102, 1961 г., патент Японии №4743, 1953 г., патент РФ №2185355, 2000 г.), но все указанные составы не термостойки, не выдерживают воздействия температур более 200°С, не работают в узких каналах или имеют высокий коэффициент зависимости скорости горения от давления, что делает скорость горения нестабильной.

Известен также термостойкий состав (патент РФ №220002527), надежно работающий в узких каналах (от 1 до 2 мм), но он имеет высокую скорость горения (более 4 мм/с).

Наиболее близок к заявляемому патент №2202525, 2001 г., который взят авторами за прототип. Он содержит окислители: хромовокислый свинец, перхлорат калия, полимер винилиденфторид; горючее: карбид циркония, криолит; связующее: сополимер тетрафторэтилена с винилиденфторидом.

Этот состав термостоек, имеет небольшую скорость горения (0,65 мм/с).

Состав содержит следующие компоненты, мас.%:

– хромовокислый свинец – 40-85

– перхлорат калия – 2-8

– карбид циркония – 2-10

– криолит – 2-15

– фторопласт

полимер винилиденфторид – 6-15

– сополимер тетрафторэтилена

с винилиденфторидом – 3-12

Испытания показали, что в изделиях сечением менее 3,5 мм состав не горит.

Технической задачей данного изобретения является создание нового малогазового состава со скоростью горения (не более 1,0 мм/с), работающего в узких каналах сечением не более 2,5×2,5 мм в интервале температур – 60+300°С.

Технический результат достигается за счет введения в рецептуру состава окислителей: хромовокислого бария, полимера винилиденфторида; в качестве горючего – диборида циркония, в качестве замедлителя – фтористого литий и в качестве связующего – сополимера тетрафторэтилена с винилиденфторидом, взятых в следующем соотношении, мас.%:

– хромовокислый барий – 70-78

– диборид циркония – 7-9

– полимер винилиденфторид – 10-15

– фтористый литий – 1-3

– сополимер фторэтилена

с винилиденфторидом – 1-3

Приведенные компоненты хорошо изучены и используются в пиротехнических составах, а применение их для решения поставленной задачи, а именно в указанном процентном соотношении, до сих пор не известно.

Состав всесторонне и положительно испытан на предприятии ФГУП “НИИПМ” и на предприятии – разработчике взрывательных устройств ГПР НИИ “Поиск”.

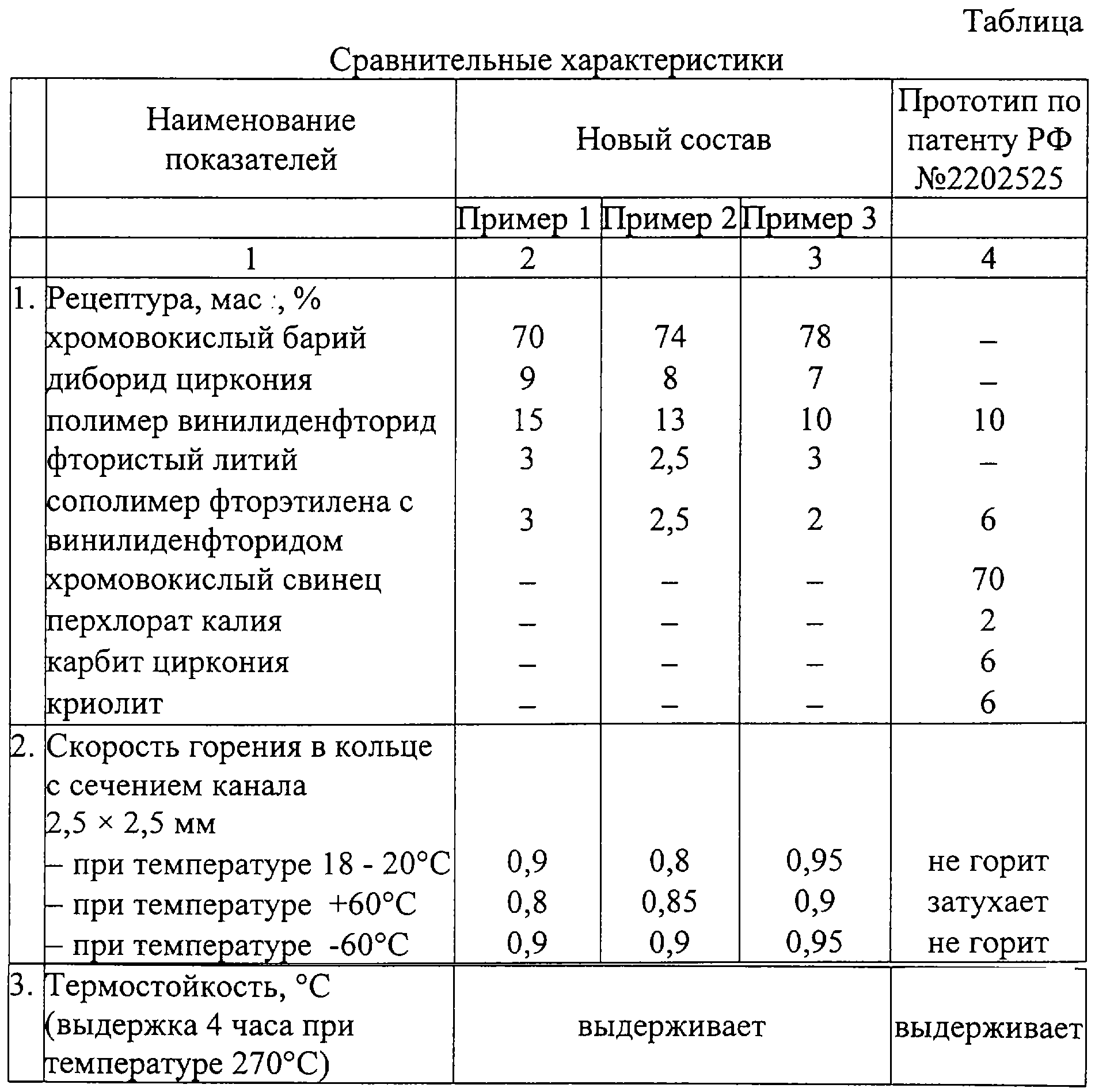

В таблице приведены основные характеристики разработанного состава в сравнении с прототипом.

Как видно из таблицы, патентуемый состав надежно работает в узких каналах сечением 2,5×2,5 мм со скоростью горения 0,80-0,95 мм/с, что позволяет применять его для снаряжения миниатюрных взрывательных устройств, обеспечивает надежность горения в условиях температур 60 – (270)°С.

Формула изобретения

Замедлительный малогазовый состав для узкоканальных взрывательных устройств, включающий окислители – хромово-кислый барий, полимер винилиденфторид, связующее – сополимер фторэтилена с винилиденфторидом, отличающийся тем, что он дополнительно содержит горючее – диборид циркония и замедлитель – фтористый литий при следующем соотношении компонентов, мас.%:

Хромово-кислый барий 70-78

Диборид циркония 7-9

Полимер винилиденфторид 10-15

Фтористый литий 1-3

Сополимер фторэтилена

с винилиденфторидом 1-3
