(54) РЕЗЕРВУАР ДЛЯ ХРАНЕНИЯ НЕФТЕПРОДУКТОВ
(57) Реферат:
Резервуар для хранения нефтепродуктов, содержащий патрубки входа и выхода нефтепродуктов, при этом внутренняя поверхность резервуара снабжена защитной пленкой, верхняя часть которой снабжена поплавком со штуцером для закачивания инертного газа и клапаном для сброса паровоздушной смеси, а нижняя – крепежной пластиной для фиксации пленки к стенке резервуара и козырьком, установленным над патрубком откачки нефтепродуктов и предотвращающим затягивание защитной пленки при откачке нефтепродукта. Предложенное решение обеспечивает увеличение срока эксплуатации резервуара путем исключения коррозии его внутренней поверхности, а также полная защита окружающей среды от вредных выбросов в атмосферу. 1 ил.

Изобретение относится к области тары для хранения нефтепродуктов, преимущественно к стальным цилиндрическим резервуарам, и может быть использовано в нефтяной и нефтеперерабатывающей промышленности.
Известен резервуар с плавающей крышей для хранения нефтепродуктов, содержащий центральную мембрану, периферийное понтонное кольцо, уплотняющий затвор с нагревательным элементом внутри (см. авт. свид. СССР № 667460, кл. В 65 D 87/20, опубл. 15.06.79).
Недостаток – известная конструкция плавающей крыши связана со значительными потерями нефтепродукта от испарения в области гидравлического затвора, а также со стенок резервуара при опорожнении. Кроме того, значительно снижается срок эксплуатации резервуара в результате коррозии его внутренней поверхности и особенно крыши.
Наиболее близким техническим решением к предлагаемому изобретению является резервуар с плавающей крышей для легко испаряющихся жидкостей, содержащий плоское днище, расположенное по его наружному контуру кольцо жесткости, радиальные перегородки между ними, имеющие высоту, большую глубины погружения крыши в жидкость (см. авт. свид. СССР №387888, кл. В 65 D 87/18, опубл. 22.06.73).
Недостаток – возможность заклинивания плавающей крыши при ее перекосе, который может возникнуть и при неравномерном накоплении атмосферных осадков, что может привести к большим потерям нефтепродукта. Кроме того, отсутствует надежная антикоррозионная защита, а также испарение через гидравлический затвор и со стенок резервуара при опорожнении.
Цель изобретения – увеличение срока эксплуатации резервуара путем исключения коррозии его внутренней поверхности и полная защита окружающей среды от вредных выбросов в атмосферу.
Поставленная цель достигается тем, что внутренняя поверхность резервуара снабжена защитной пленкой, верхняя часть которой снабжена поплавком со штуцером и клапаном, а нижняя – крепежной пластиной и козырьком, установленным над патрубком откачки нефтепродукта из резервуара.
Предложенное техническое решение по сравнению с известными характеризуется совокупностью конструктивных элементов, выражающейся в наличии новых деталей и узлов (защитная пленка, поплавок, козырек, крепежная пластина) и соответствует критерию “новизна”, при этом заявленный объект проявляет новые свойства в виде увеличения срока эксплуатации и защиты окружающей среды от вредных выбросов в атмосферу, чем и достигается положительный эффект.

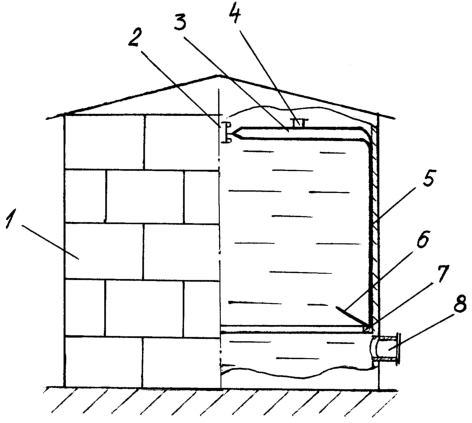

На чертеже представлен общий вид резервуара.
Резервуар 1 включает клапан 2 для выхода парогазовой смеси, поплавок 3 с расположенным на нем штуцером 4 для наполнения последнего инертным газом, защитную пленку 5, расположенную на внутренней поверхности резервуара 1, козырек 6, установленный над патрубком 8 во избежание попадания пленки при откачке нефтепродукта, и крепежную пластину 7 для фиксации пленки 5 к стенке резервуара 1.
Работа резервуара осуществляется следующим образом.
На внутренней поверхности резервуара 1 располагается защитная пленка 5 до верхнего уровня технологического остатка. Затем нижняя часть защитной пленки 5 крепится к внутренней поверхности резервуара 1 по его периметру пластиной 7. Через штуцер 4 закачивается инертный газ в поплавок 3. При закачке нефтепродукта в резервуар поплавок 3 всплывает, а с ним и защитная пленка 5, которая и защищает внутреннею поверхность резервуара от коррозии. Через клапан 2 при необходимости осуществляется сброс паровоздушной смеси в перекачиваемую среду.
При откачке нефтепродукта через патрубок 8 над ним устанавливается козырек 6, предотвращающий затягивание защитной пленки 5.
Использование предлагаемого изобретения позволит продлить срок эксплуатации резервуара и предотвратит загрязнение окружающей среды.
Формула изобретения
Резервуар для хранения нефтепродуктов, содержащий патрубки входа и выхода нефтепродуктов, отличающийся тем, что внутренняя поверхность резервуара снабжена защитной пленкой, верхняя часть которой снабжена поплавком со штуцером для закачивания инертного газа и клапаном для сброса паровоздушной смеси, а нижняя – крепежной пластиной для фиксации пленки к стенке резервуара и козырьком, установленным над патрубком откачки нефтепродуктов и предотвращающим затягивание защитной пленки при откачке нефтепродукта.
