Патент на изобретение №2256552
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СОСТАВ АНТИСЕПТИЧЕСКИЙ ДЛЯ ПРОПИТКИ ДРЕВЕСИНЫ
(57) Реферат:
Использование: антисептические составы на основе нефтяных пропиточных материалов для защиты от поражения грибками и бактериями, в частности для пропитки деревянных шпал и брусьев. Сущность изобретения: антисептик содержит в качестве широкой фракции органического происхождения высоковязкую смолу, являющуюся отходом производства переработки алкилбензола, в смеси с органическим разбавителем маловязкой этилбензольной смолой, широкую нефтяную маслянистую фракцию 220-450°С термического происхождения в смеси со среднедистиллятной фракцией 180-350°С термокаталитического происхождения, и бензил(4-метилен-1,3-диоксоланил)амин в количестве 2-3 мас.%. Технический результат – увеличение биоцидных свойств антисептика. 1 з.п. ф-лы, 4 табл., 1 ил.
Изобретение относится к составам нефтяных пропиточных материалов и может быть использовано для защиты древесины от поражения грибами и бактериями, в частности для пропитки деревянных шпал и брусьев. Известен нефтяной пропиточный материал (антисептик) на основе каменноугольного масла. Каменноугольное масло, применяемое для пропитки шпал, представляет собой смесь поглотительного масла (25 об.%) и антраценовой фракции (75 об.%), являющейся разбавителем [1]. Эти фракции получаются в процессе ректификации каменноугольной смолы, образующейся при термическом коксовании углей с целью получения доменного кокса. Химический состав поглотительного масла (фракция 235-300°С) и антраценовой фракции (фракция 280-360°С), а также каменноугольного шпалопропиточного масла приведен в табл.1.

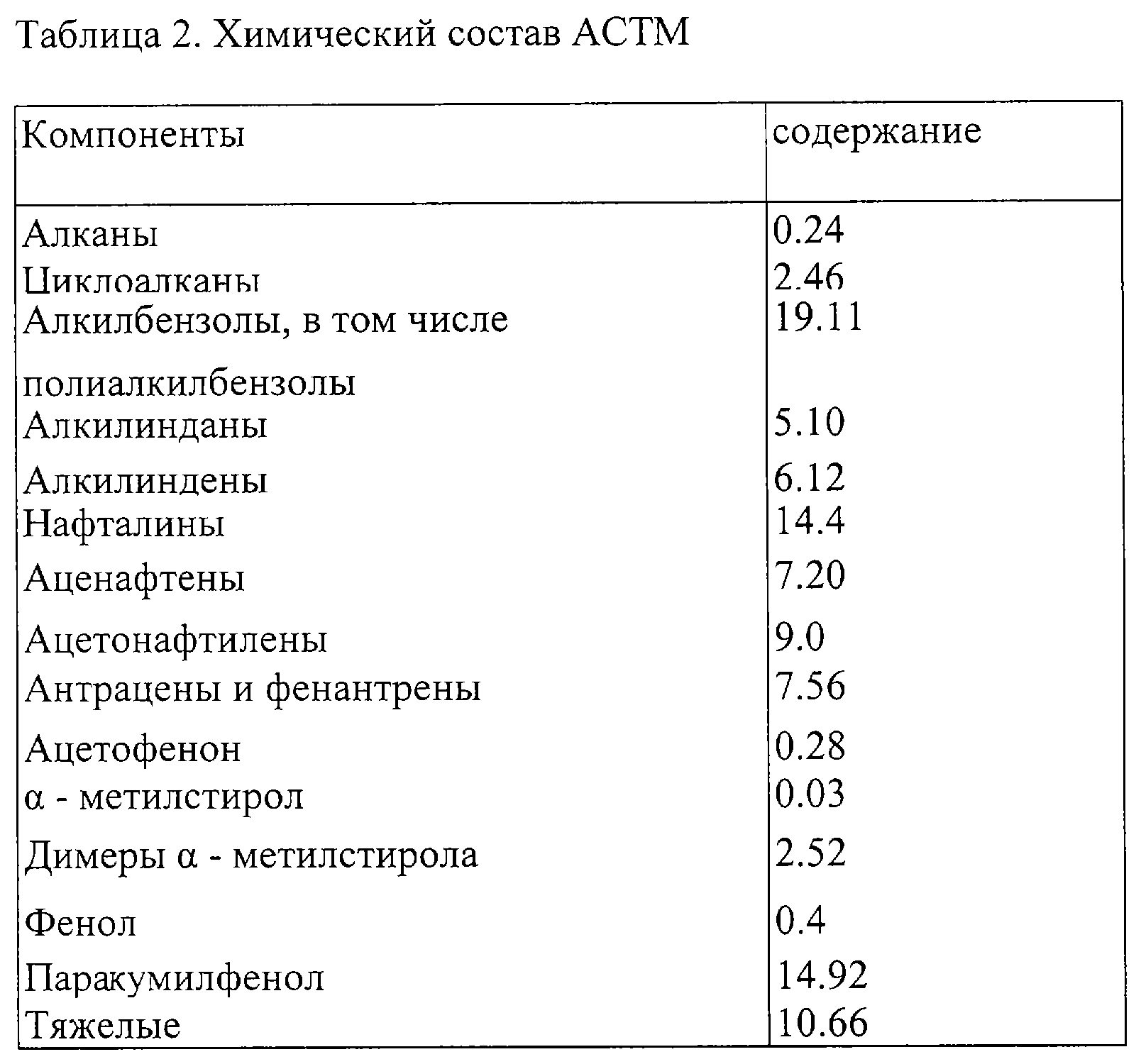

Недостатком является низкая степень защиты шпал и брусьев древесины от поражения грибами и бактериями, каменноугольное масло по степени воздействия на организм человека относится к первому (чрезвычайно опасное вещество). Известен антисептик на нефтяной основе на смоляной основе с термическим маслом “АСТМ”, обладающий защитными (биоцидными) и пропитывающими (проникающими) свойствами по отношению к древесине на уровне, не уступающем каменноугольному шпалопропиточному маслу, являющийся однородной смесью продуктов нефтяного и нефтехимического происхождения с высокой степенью агрегативной устойчивости (не расслаивается, осадка не образует) [2]. Антисептик нефтяной пропиточный на смоляной основе с термическим маслом “АСТМ”, включающий широкую фракцию органического происхождения в смеси с разбавителем, содержит в качестве широкой фракции органического происхождения высоковязкую смолу переработки алкилбензола в смеси с маловязкой этилбензольной смолой в качестве органического разбавителя и широкую нефтяную маслянистую фракцию (220-450°С) термического происхождения в смеси с среднедистиллятной нефтяной фракцией (180-350°С) термокаталитического происхождения в качестве органического разбавителя при следующем соотношении компонентов, мас.%: Высоковязкая смола переработки алкилбензола и маловязкая этилбензольная смола 40-50 Широкая нефтяная маслянистая фракция (220-450°С) термического происхождения и среднедистиллятная нефтяная фракция (180-350°С) термокаталитического происхождения 50-60 причем высоковязкую смолу переработки алкилбензола в смеси с маловязкой этилбензольной смолой он содержит при следующих соотношениях, мас.%: Высоковязкая смола переработки алкилбензола 60-80 Маловязкая этилбензольная смола 20-40 а широкую нефтяную маслянистую фракцию (220-450°С) термического происхождения в смеси со среднедистиллятной нефтяной фракцией (180-350°С) он содержит при следующих соотношениях компонентов, мас.%: Широкая нефтяная маслянистая фракция (220-450°С) 80-85 Среднедистиллятная нефтяная фракция (180-350°С) 15-20 Химический состав “АСТМ” приведен в табл.2. Антисептик нефтяной пропиточный “АСТМ” получают путем смешения высоковязкой смолы переработки алкилбензола, широкой маслянистой фракции 220-440°С термического происхождения в качестве широких фракций органического происхождения и маловязкой этилбензольной смолы, производства этилбензола, среднедистиллятной фракции 180-350°С термокаталитического происхождения в качестве разбавителей. Недостатком антисептика нефтяного пропиточного “АСТМ” является низкая степень защиты шпал и брусьев древесины от поражения грибами и бактериями. Задача изобретения заключается в увеличении биоцидных свойств антисептика нефтяного пропиточного “АСТМ” на смоляной основе с термическим маслом путем добавления бензил(4-метилен-1,3-диоксоланил)амина. Сущность изобретения заключается в том, что состав антисептический для пропитки древесины на основе антисептика нефтяного пропиточного “АСТМ” на смоляной основе с термическим маслом, включающий широкую фракцию органического происхождения в смеси с разбавителем, согласно изобретения дополнительно содержит бензил(4-метилен-1,3-диоксоланил)амин в количестве 2-3 мас.% при следующем соотношении компонентов: бензил(4-метилен-1,3-диоксоланил)амин 2-3 мас.% антисептик нефтяной пропиточный “АСТМ” остальное В качестве широкой фракции органического происхождения антисептик нефтяной пропиточный “АСТМ” содержит высоковязкую смолу переработки алкилбензола в смеси с маловязкой этилбензольной смолой в качестве органического разбавителя и широкую нефтяную маслянистую фракцию (220-450°С) термического происхождения в смеси с среднедистиллятной нефтяной фракцией (180-350°С) термокаталитического происхождения в качестве органического разбавителя при следующем соотношении компонентов, мас.%: Высоковязкая смола переработки алкилбензола и маловязкая этил-бензольная смола 40-50 Широкая нефтяная маслянистая фракция (220-450°С) термического происхождения и среднедистиллятная нефтяная фракция (180-350°С) термокаталитического происхождения 50-60 причем высоковязкую смолу переработки алкилбензола в смеси с маловязкой этилбензольной смолой он содержит при следующих соотношениях, мас.%: Высоковязкая смола переработки алкилбензола 60-80 Маловязкая этилбензольная смола 20-40 а широкую нефтяную маслянистую фракцию (220-450°С) термического происхождения в смеси со среднедистиллятной нефтяной фракцией (180-350°С) он содержит при следующих соотношениях компонентов, мас.%: Широкая нефтяная маслянистая фракция (220-450°С) 80-85 Среднедистиллятная нефтяная фракция (180-350°С) 15-20 Известно, что азотсодержащие производные 1,3-диоксоланов обладают совокупностью ценных свойств и находят применение в качестве эффективных ингибиторов, антиоксидантов, поверхностно-активных веществ, биоцидов [3]. Авторами синтезировано новое соединение на основе 4-хлорметил – 1,3-диоксолана бензил(4-метилен-1,3-диоксоланил)амин. Бензил(4-метилен-1,3-диоксоланил)амин получают взаимодействием 4-хлорметил – 1,3- диоксолана с бензиламином Бензил(4-метилен-1,3-диоксоланил)амин – бесцветная маслянистая жидкость, нерастворима в воде, температура кипения составляет 195°С. Для качественного и количественного анализа исходных соединений и продуктов реакции использовали хроматограф с пламенно-ионизационным детектором. Спектральные измерения проводили на спектрометре “Tesla BS527”. Препарат получают прямым компаундированием исходных компонентов при комнатной температуре и перемешивании в течение 1 часа, в следующих соотношениях: “АСТМ” 99,5 мас.% + бензил(4-метилен-1,3-диоксоланил)амин 0,5 мас.%; “АСТМ” 99 мас.%. + бензил(4-метилен-1,3-диоксоланил)амин 1 мас.%; “АСТМ” 98 мас.%. + бензил(4-метилен-1,3-диоксоланил)амин 2 мас.%; “АСТМ” 97 мас.% + бензил(4-метилен-1,3-диоксоланил)амин 3 мас.%. Испытания нового препарата на грибостойкость проводились в соответствии с ГОСТ 9.050-75 [4]. Образцы древесины для испытания должны иметь форму пластин размером 25×5 мм. Для испытаний были использованы образцы древесных пород различных классов стойкости по отношению к поражению грибами

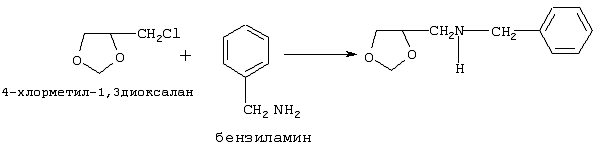

Образцы обрабатывают исследуемым веществом с добавлением бензил(4-метилен-1,3-диоксоланил)амина в концентрации 0,5-3 мас.%, контролем служит необработанная древесина. Для испытания применялись следующие микромицеты: Aspergillus niger, Altemaria sp., Fusarium sр.№56, Penicillium chrysogenum, Trichoderma viride. Среду Чапека – Докса с агаром разливают в чашки Петри. Затем готовят суспензию спор грибов с титром 106 кл/мл. В чашки Петри вносят образцы древесины, переносят в бокс, и поверхность образцов и среды заражают приготовленной суспензией спор грибов. Продолжительность испытаний с момента установления режима при определении фунгицидных свойств – 14 сут. Антисептик обладает фунгицидными свойствами, если вокруг образца на питательной среде наблюдается ингибиторная зона (зона отсутствия развития грибов) или на поверхности или краях образца наблюдается развитие грибов, оцениваемое 0 и 1 по пятибальной шкале: 0 баллов – совершенно стойкие образцы – отсутствие изменений; 1 балл – стойкие образцы- незначительные изменения цвета, поверхностные точки и пятна обрастания до 1% поверхности; 2 балла – удовлетворительно-стойкие образцы – появление точек и пятен обрастания 1…5% поверхности; 3 балла – пониженно-стойкие образцы – сплошное обрастание до 10% поверхности; 4 балла – нестойкие – сплошное обрастание 10…50% поверхности; 5 баллов – совершенно нестойкие образцы – сплошное обрастание более 50% поверхности.

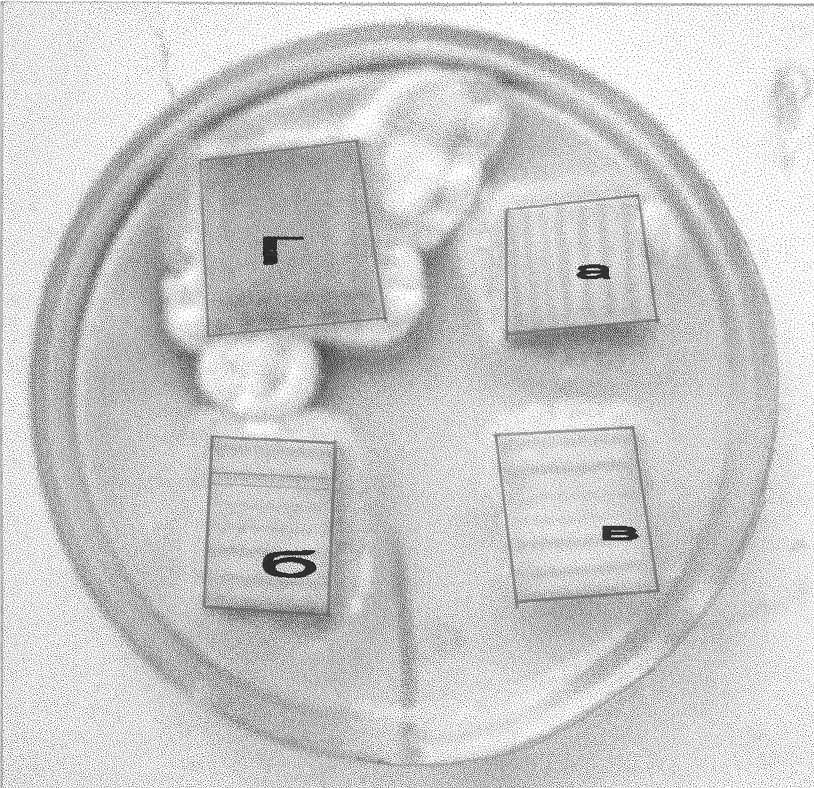

На чертеже представлены образцы древесины, обработанные антисептиком в концентрации 0,5%(а), 1%(б), 3%(в), и без обработки (г) в агаризованной питательной среде. Как видно из приведенных данных, добавка бензил(4-метилен-1,3-диоксоланил)амина к известному нефтяному пропиточному антисептику “АСТМ” значительно улучшает его антисептические свойства, а при концентрации бензил(4-метилен-1,3-диоксоланил)амина 2% наблюдается полное подавление роста грибов для всех классов древесины. Были исследованы бактерицидные свойства нового препарата по отношению к сульфатвосстанавливающим бактериям (СВБ) по известной методике [5]. В качестве СВБ использовалась культура Desulfovibrio desulfuricans ВКМВ-1388. Бактерицидная активность определялась следующим образом: в среду, содержащую СВБ, в стерильных условиях вводили АСТМ с добавкой бензил(4-метилен-1,3-диоксоланил)амина в различных концентрациях: 1, 2, 3 мас.%. Готовый препарат вносили в количестве, чтобы его содержание в колбе объемом 100 мл составляло 0.1, 0.2, 0.3 мас.%, тогда концентрация бензил(4-метилен-1,3-диоксоланил)амина в колбе составит 0.01, 0.02, 0.03 мас.%. Одновременно с этим ставилась контрольная проба без добавки бактерицида. Через 15 суток определяли бактерицидную активность. Бактерицидная активность оценивалась по величине степени подавления роста СВБ.
Как видно из приведенных данных, добавка бензил(4-метилен-1,3-диоксоланил)амина к известному нефтяному пропиточному антисептику “АСТМ” значительно улучшает его бактерицидные свойства, а при концентрации бензил(4-метилен-1,3-диоксоланил)амина 2 мас.% наблюдается полное подавление роста СВБ. Предлагаемое изобретение может быть использовано для пропитки древесины, в частности для пропитки деревянных шпал и брусьев с целью защиты их от поражения грибами и бактериями на шпалопропиточных заводах. Литература 1. ГОСТ 2770-74. Масло каменноугольное для пропитки древесины. 2. Пат. 2093353. Антисептик нефтяной пропиточный АСТМ для древесины./ Л.В.Долматов, А.Ф.Ахметов, В.С.Терентьев, О.С.Фадеева. 3. Ильичев В.Д., Бочаров Б.В., Анисимов А.А. Биоповреждения. – М.: Высшая школа, 1987. – С.247, 311, 312. 4. ГОСТ 9.050-75. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов. 5. Егоров П.А. Практикум по микробиологии. – М.: МГУ, 1983. – С.67-70.
Формула изобретения
1. Состав антисептический для пропитки древесины на основе антисептика нефтяного пропиточного “АСТМ” на смоляной основе с термическим маслом, содержащий широкую фракцию органического происхождения в смеси с разбавителем, отличающийся тем, что дополнительно содержит бензил(4-метилен-1,3-диоксоланил)амин при следующем соотношении компонентов, мас.%: Бензил(4-метилен-1,3-диоксоланил)амин 2-3 Антисептик нефтяной пропиточный “АСТМ” Остальное 2. Состав по п.1, отличающийся тем, что в качестве широкой фракции органического происхождения он содержит высоковязкую смолу переработки алкилбензола в смеси с маловязкой этилбензольной смолой в качестве органического разбавителя и широкую нефтяную маслянистую фракцию (220-450°С) термического происхождения в смеси с среднедистиллятной нефтяной фракцией (180-350°С) термокаталитического происхождения в качестве органического разбавителя при следующем соотношении компонентов, мас. %: Высоковязкая смола переработки алкилбензола и маловязкая этилбензольная смола 40-50 Широкая нефтяная маслянистая фракция (220-450°С) термического происхождения и среднедистиллятная нефтяная фракция (180-350°С)термокаталитического происхождения 50-60 причем высоковязкую смолу переработки алкилбензола в смеси с маловязкой этилбензольной смолой он содержит при следующих соотношениях, мас. %: Высоковязкая смола переработки алкилбензола 60-80 Маловязкая этилбензольная смола 20-40 а широкую нефтяную маслянистую фракцию (220-450°С) термического происхождения в смеси со среднедистиллятной нефтяной фракцией (180-350°С) он содержит при следующих соотношениях компонентов, мас. %: Широкая нефтяная маслянистая фракция (220-450°С) 80-85 Среднедистиллятная нефтяная фракция (180-350°С) 15-20
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 27.01.2007
Извещение опубликовано: 20.02.2008 БИ: 05/2008
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
