Патент на изобретение №2256535

(54) СБОРНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ

(57) Реферат:

Изобретение относится к области металлообработки, инструменту со сменными многогранными пластинами. Инструмент содержит корпус, в гнезде которого установлена сменная режущая пластина, закрепляемая посредством качающегося элемента, взаимодействующего с поверхностью цилиндрического отверстия пластины. Для повышения надежности крепления режущей пластины торец ступенчатого отверстия корпуса выполнен под углом к опорной плоскости гнезда, равным углу самоторможения, а рабочая поверхность элемента выполнена под углом расклинивания. 2 ил.

Изобретение относится к металлообработке, где условия обработки и рабочая зона весьма ограничены, и может быть использовано в конструкциях инструментов, оснащенных сменными многранными режущими и опорными пластинами с цилиндрическим отверстием.

Известна конструкция сборного режущего инструмента, в гнезде корпуса которого установлена режущая пластина с отверстием, закрепляемая винтом с эксцентричной головкой (Патент РФ №2043877, 6 В 23 В 27/16, В 23 С 5/06, Бюл. №26, 20.09.95).

Недостатком данного изобретения является отсутствие прижатия режущей пластины к опорной плоскости гнезда корпуса, что снижает надежность крепления пластин.

Наиболее близким техническим решением к предлагаемому изобретению является сборный резец, содержащий корпус, в гнезде которого установлена сменная режущая пластина, закрепляемая посредством качающегося пальца, взаимодействующего с боковой поверхностью цилиндрического отверстия пластины (Драгун А.П. Режущий инструмент. – Л.: Лениздат, 1986, стр. 115…116, рис.56Б), взятый за прототип.

Недостатком известного технического решения является прижатие режущей пластины к опорной плоскости гнезда корпуса только силой трения, что не гарантирует надежность крепления пластины при повышенных режимах резанья.

Технический результат от использования изобретения – повышение надежности крепления режущей пластины с цилиндрическим отверстием.

Указанный технический результат при осуществлении изобретения достигается тем, что в известном сборном режущем инструменте, содержащим корпус, в гнезде которого установлена режущая пластина, закрепляемая посредством качающегося элемента, взаимодействующего с боковой поверхностью цилиндрического отверстия пластины, особенность заключается в том, что торец ступенчатого отверстия корпуса выполнен под углом к опорной плоскости гнезда, равным углу самоторможения, а конический участок качающегося элемента выполнен под углом, _р равным углу расклинивания.

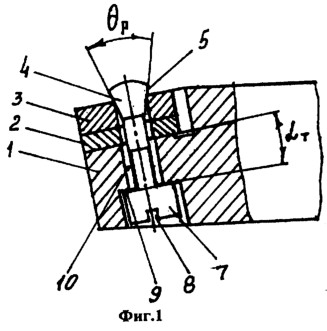

На фиг.1 показан сборный режущий инструмент, разрез А-А на фиг.2, на фиг.2 – то же, вид сверху.

Сборный режущий инструмент содержит корпус 1 со ступенчатым отверстием, опорную 2 и режущую сменную 3 пластины, качающийся элемент 4 с рабочей поверхностью 5 и шлицем 6 под ключ, круглую гайку 7 со шлицем 8 под отвертку.

Изобретение реализуется следующим образом.

В гнездо корпуса 1 поочередно размещают опорную 2 и режущую сменную 3 пластины. В отверстие пластин и корпус вставляют элемент 4 и закручивают гайку 7.

В процессе зажима происходит поворот элемента 4 при взаимодействии торца гайки 7 с наклонным торцом 9 ступенчатого отверстия, выполненным под углом _т к опорной плоскости гнезда, равным (~3…5°) углу самоторможения. Для более свободного поворота элемента 4 диаметр отверстия 10 выполнен большим, чем его диаметр. Свободное открепление режущей сменной 3 пластины достигается благодаря рабочей поверхности 5 элемента 4, выполненной под углом _р, равным (~12…15°) углу расклинивания.

Предлагаемый сборный режущий инструмент обеспечивает высокую надежность крепления режущей и опорной пластин, что позволяет вести обработку на повышенных режимах резанья.

Формула изобретения

Сборный режущий инструмент, содержащий корпус, в гнезде которого установлена сменная режущая пластина, закрепляемая посредством качающегося элемента, взаимодействующего с поверхностью цилиндрического отверстия пластины, отличающийся тем, что торец ступенчатого отверстия корпуса выполнен под углом к опорной плоскости гнезда, равным углу самоторможения, а рабочая поверхность элемента выполнена под углом расклинивания.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.05.2005

Извещение опубликовано: 10.12.2006 БИ: 34/2006
