Патент на изобретение №2256141

(54) СТРЕЛЯЮЩЕЕ УСТРОЙСТВО

(57) Реферат:

Изобретение относится к области оружия и может быть использовано в многозарядном средстве самообороны для стрельбы малоимпульсными патронами. Сущность изобретения: стреляющее устройство содержит составной корпус-магазин, состоящий из правой и левой щек, между которыми установлены подпружиненный подаватель патронов, патронная задержка в виде поворотной звездки и кронштейн, несущий ударно-спусковой механизм и спусковой крючок. В передней части щеки выполнены с уступом таким образом, что поперечное сечение корпуса соответствует продольному сечению ступенчатого патрона. Патронная задержка размещена в выступе, выполненном в верхней части левой щеки, и установлена в соосных отверстиях и параллельно оси патрона на линии огня. В передней стенке правой щеки и в передней стенке кронштейна ударно-спускового механизма выполнены отверстия. Кроме того, устройство снабжено качающимся рычагом, одно плечо которого установлено в кронштейне ударно-спускового механизма, а другое кинематически связано со спусковым крючком посредством спусковой тяги. Нижнее плечо спускового крючка имеет П-образный профиль и шарнирно закреплено на продольном уступе щек и с возможностью охвата этого уступа внутренней частью плеча П-образного профиля. Спусковая тяга установлена в дополнительном выступе на одной из щек. Изобретение позволяет создать технологичную конструкцию оружия самообороны и повысить удобство в пользовании. 4 з.п. ф-лы, 7 ил.

Изобретение относится к многозарядным средствам самообороны с малоимпульсными патронами, гильза которых при выстреле служит патронником, и может быть использовано (в комплекте с соответствующими боеприпасами, жидкостными, газовыми, шумовыми, сигнальными) как охранными организациями, так и гражданами в качестве средства самообороны или для подачи сигнала.

Известно стреляющее устройство, содержащее корпус с магазином, в котором установлены подпружиненный подаватель патронов, и патронную задержку, выполненную в виде поворотной звездки, взаимодействующей с ударно-спусковым механизмом устройства. Звездка фиксируется храповиком и связана со спусковым рычагом подпружиненной тягой-разобщителем, установленной в ударно-спусковом механизме устройства с возможностью взаимодействия с храповиком и звездкой [1].

Недостатком устройства является неудобное для пользователя расположение спускового рычага, установленного с левой стороны магазина исключительно под большой палец правой руки.

Наиболее близким к предлагаемому изобретению является стреляющее устройство, содержащее корпус-магазин, выполненный составным в виде магазина с загибом для удержания патрона на линии огня, в котором установлен подпружиненный подаватель патронов, и корпуса-крышки, несущего ударно-спусковой механизм и патронную задержку. Последняя выполнена в виде поворотной звездки, фиксируемой храповиком, и связана со спусковым крючком подпружиненной тягой-разобщителем, выполненной с возможностью взаимодействия с храповиком и звездкой [2].

Недостатком прототипа является нетехнологичность конструкции корпуса-магазина, выполненного составным в поперечном сечении, при изготовлении его в серийном производстве, например при изготовлении его из пластмассы. Кроме того, плечо спускового крючка, взаимодействующее с ударно-спусковым механизмом, имеет длину, соответствующую длине патрона, что обуславливает необходимость приложения большого усилия руки пользователя на другое более короткое плечо спускового крючка. Этот недостаток ухудшает потребительские качества устройства, выражающиеся в неудобстве эксплуатации и неэффективности срабатывания.

Задачей заявляемого изобретения является создание эффективного средства самообороны, имеющего высокие потребительские качества и улучшенные эргономические показатели за счет уменьшения усилия нажатия на спусковой крючок и создания более технологичной конструкции корпуса-магазина.

Указанный технический результат достигается тем, что в стреляющем устройстве, содержащем корпус-магазин, в котором установлены подпружиненный подаватель патронов, патронная задержка в виде поворотной звездки и кронштейн, несущий ударно-спусковой механизм, спусковой крючок, установленный с возможностью взаимодействия с ударно-спусковым механизмом, патронная задержка размещена в выступе, выполненном в левой части корпуса. Корпус-магазин выполнен составным в виде левой и правой щек, выполненных в передней части с уступом, таким образом, что поперечное сечение корпуса соответствует продольному сечению ступенчатого патрона. Патронная задержка установлена в соосных отверстиях, одно из которых выполнено в передней стенке кронштейна ударно-спускового механизма, а другое – в выступающей верхней части передней стенки правой щеки, при этом выступающая часть стенки со звездкой входит в сопрягаемые с ней выемки, выполненные внутри передней и боковой стенках левой щеки корпуса. Кроме того, устройство снабжено качающимся рычагом, одно плечо которого установлено в кронштейне ударно-спускового механизма, а другое кинематически связано со спусковым крючком посредством спусковой тяги Нижнее плечо спускового крючка выполнено в виде детали П-образного профиля, шарнирно закрепленной на продольном уступе щек с возможностью охвата этого уступа внутренней частью плеча П-образного профиля. При этом спусковая тяга установлена в дополнительном выступе на одной из щек.

На правой щеке корпуса выполнены загибы, сформированные заодно с правой щекой магазина и обеспечивающие совместно с поворотной звездкой удержание патрона на линии огня.

Спусковой крючок закреплен на уступе магазина посредством цапфы-прилива, выполненной на правой щеке магазина, и на оси, установленной в левой щеке соосно цапфе.

Спусковая тяга выполнена из пружинной проволоки и закреплена на спусковом крючке и качающемся рычаге ударно-спускового механизма посредством зацепов. При этом передний зацеп пропущен через вертикальную прорезь в верхнем плече спускового крючка и зафиксирован в проточке оси спускового крючка кольцевым ушком, выполненным на отогнутом вниз пружинном конце спусковой тяги. Кроме того, спусковая тяга соединена с качающимся рычагом ударно-спускового механизма посредством двуплечего рычага, установленного на оси качающегося рычага снаружи кронштейна, при этом одно плечо двуплечего рычага шарнирно соединено с задним зацепом спусковой тяги, а другое зафиксировано на наружном плече качающегося рычага с возможностью синхронного взаимодействия с ним посредством неподвижного соединения.

Кроме того, на наружной поверхности спускового крючка выполнены рельефные впадины, разделенные информативными выступами под указательный и средний пальцы руки.

Отличительные признаки, характеризующие предложенную конструкцию корпуса-магазина, а именно: уменьшение в поперечном сечении для удобства охвата рукой (т.е. поперечное сечение корпуса соответствует продольному сечению ступенчатого патрона) и выполнение в виде двух взаимозамкнутых щек, непосредственно в которых установлена поворотная звездка и кронштейн с ударно-спусковым механизмом, обеспечивают упрощение конструкции по сравнению с аналогом (отсутствует сложная деталь “основание”) и обуславливают создание более технологичной конструкции по сравнению с прототипом. Кроме того, П-образная форма плеча спускового крючка и продольный уступ на магазине позволяют сократить ход спускового крючка при его нажатии.

Использование спусковой тяги, шарнирно соединяющей спусковой крючок и качающийся рычаг ударно-спускового механизма, обеспечивает рациональное соотношение длин плеч спускового крючка, уменьшение усилия срабатывания ударно-спускового механизма, необходимого для легкого и надежного спуска.

Следовательно, отличительные признаки находятся в новой взаимосвязи, имеют новую форму и обеспечивают получение нового технического эффекта, повышают эргономические показатели заявляемого устройства и его потребительские качества.

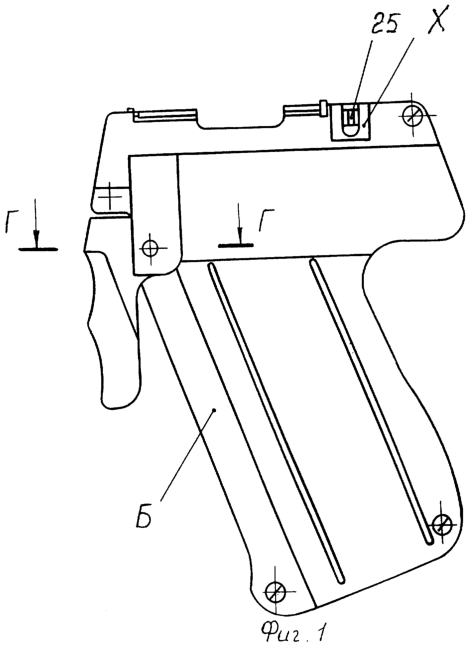

На фиг.1 показано предлагаемое стреляющее устройство, вид слева; на фиг.2 – то же, вид спереди; на фиг.3 – то же, вид сверху; на фиг.4 – разрез А-А на фиг.3; на фиг.5 – разрез Б-Б на фиг.3; на фиг.6 – разрез В-В на фиг.4; на фиг.7 – разрез Г-Г на фиг.1.

Стреляющее устройство содержит корпус-магазин, состоящий из правой 1 и левой 2 щек, между которыми установлен подпружиненный подаватель 3 патронов 4 и патронная задержка в виде поворотной звездки 5, и выполненный в виде коробки с передней стенкой А кронштейн 6, несущий ударно-спусковой механизм. Корпус 1, 2 в передней части щек выполнен с продольным уступом Б таким образом, что его поперечное сечение соответствует продольному сечению ступенчатого патрона 4.

Левая щека 2 корпуса-магазина в верхней части выполнена с выступом В, внутри которого размещается поворотная звездка 5, установленная в соосных отверстиях Г и Д параллельно оси патрона 4 на линии огня. Отверстие Д выполнено в передней стенке А кронштейна 6, а отверстие Г – в выступающей верхней части Е правой щеки 1. При этом выступающая часть Е с отверстием Г замкнута сопрягаемыми с ней выемками Ж и Ж₁, выполненными соответственно внутри боковой и передней стенках левой щеки 2. Поворотная звездка 5 зафиксирована в отверстии Г втулкой 7, а в хвостовой части, выходящей за стенку А кронштейна 6 через отверстие Д, выполнена в виде храпового колеса 8. Ребра 3 поворотной звездки 5 и зубья И храпового колеса 8 смещены относительно друг друга. Кроме того, в выступающей части Е передней стенки правой щеки 1 и в передней стенке А кронштейна 6 выполнены отверстия Л и М, соосные патрону 4 на линии огня.

На правой щеке корпуса-магазина выполнены загибы Н и О, сформированные заодно со щекой 1 и обеспечивающие совместно с поворотной звездкой 5 удержание патрона 4 на линии огня.

Ударно-спусковой механизм стреляющего устройства снабжен спусковым крючком 9, который шарнирно закреплен на продольном уступе Б на правой щеке 1 посредством цапфы-прилива 10, а на левой щеке 2 – на оси 11 сосно цапфе 10. При этом нижнее плечо 12 спускового крючка 9 имеет П-образный профиль, обеспечивающий охват уступа Б внутренней частью профильного плеча 12. Верхнее плечо 13 спускового крючка 9 выполнено со стороны левой щеки 2 в виде плоской детали, сформированной за одно целое с нижним плечом 12, при этом спусковой крючок 9 выполнен с утолщением в месте шарнирного крепления на левой щеке 2.

В кронштейне 6, несущем ударно спусковой механизм, на поперечных осях (не показаны) установлены качающийся рычаг 14, курок 15 с бойком (не показан), шептало 16, боевая и возвратная пружины (не показаны). На оси (не показана), закрепленной на плече качающегося рычага 14 внутри кронштейна 6, установлена подпружиненная вперед тяга-разобщитель 17, снабженная зубом П, взаимодействующим с храповым колесом 8, и зацепом Р, взаимодействующим с храповиком 18 через его плечо С. Храповик 18 установлен на оси 19, закрепленной в передней стенке кронштейна 6, подпружинен в направлении храпового колеса 8 и взаимодействует с ним посредством зуба Т. Спусковой крючок 9 шарнирно соединен с качающимся рычагом 14 спусковой тягой 20, проходящей параллельно поворотной звездке 5 в предусмотренном для нее высвобождении в корпусе в виде выступа Ф на одной из щек корпуса, в данной конструкции этот выступ выполнен на щеке 2. Спусковая тяга 20 выполнена из пружинной проволоки и закреплена на спусковом крючке 9 и качающемся рычаге 14 посредством зацепов, при этом передний зацеп 21 пропущен через вертикальную прорезь, а в верхнем плече 13 спускового крючка 9 и зафиксирован в проточке 6 оси 11 спускового крючка 9 кольцевым ушком 22, выполненным на отогнутом вниз пружинном конце спусковой тяги 20. С качающимся рычагом 14 спусковая тяга 20 соединена посредством двуплечего рычага 23, установленного на оси качающегося рычага 14 снаружи кронштейна 6. При этом одно плечо двуплечего рычага 23 шарнирно соединено с задним зацепом 24 спусковой тяги 20, а другое зафиксировано на наружном плече качающегося рычага 14 с возможностью синхронного взаимодействия с ним посредством неподвижного соединения.

На храповике 18 имеется лапка 25, выступающая наружу через окно Х в левой щеке 2 и обеспечивающая ручное воздействие на храповик 18.

На наружной поверхности спускового крючка 9 выполнены рельефные впадины в, разделенные информативными выступами г под указательный и средний пальцы руки.

Снаряжение стреляющего устройства патронами 4 осуществляется вручную через горловину магазина, образованную захватами Н, О и ребрами 3 поворотной звездки 5, путем проталкивания патрона в магазин, преодолевая усилие пружины подавателя 3. Поворотная звездка 5 при этом поворачивается до фиксации храпового колеса 8 зубом Т храповика 18. Верхний патрон удерживается на линии огня загибами Н и О щеки 1 и ребрами 3 поворотной звездки 5, а снизу – патронами 4, подпружиненными подавателем 3.

Устройство работает следующим образом. Снаряженное устройство берут в правую (или левую) руку и двумя пальцами (указательным и средним) нажимают на спусковой крючок 9. При этом происходит срабатывание ударно-спускового механизма: под воздействием спусковой тяги 20 рычаги 23 и 14 поворачиваются, сжимается боевая пружина, тяга-разобщитель 17 перемещается вверх и вперед так, что ее зацеп Р оказывается сверху над плечом С храповика 18, а зуб П устанавливается напротив храпового колеса 8. В конце поворота качающийся рычаг 14 воздействует на шептало 16, поднимая его, при этом курок 15 срывается с “боевого взвода” шептала 16. Курок 15 ударяет своим бойком по капсюлю-воспламенителю патрона 4 через отверстие М в стенке А кронштейна 6. Происходит выстрел с выбросом метаемого вещества (например, жидкости) через отверстие Л в передней торцевой стенке щеки 1 в направлении цели.

После срыва курка 15 с “боевого взвода” шептала 16 тяга-разобщитель 17 под действием своей пружины продолжает движение вперед и ее зацеп Р сближается с плечом С храповика 18, а зуб П тяги-разобщителя 17 попадает в пространство между зубьями И храпового колеса 8. После выстрела спусковой крючок 9 освобождается пальцами руки, при этом качающийся рычаг 14 под воздействием возвратной пружины начинает возвращаться в исходное положение, тяга-разобщитель 17, опускаясь, поворачивает храповик 18, воздействуя своим зацепом Р на его плечо С.

При дальнейшем повороте качающегося рычага 14 и опускании тяги-разобщителя 17 зуб Т храповика 18 освобождает храповое колесо 8 (вместе с поворотной звездкой 5), и патроны 4 получают возможность перемещения вверх под воздействием подпружиненного подавателя 3. Поворотная звездка 5 и храповое колесо 8 при перемещении патронов 4 поворачиваются на своей оси, зуб И храпового колеса 8 ударяет по зубу П тяги-разобщителя 17 и полностью разъединяет ее с храповиком 18, который под действием своей пружины возвращается в исходное положение и вновь фиксирует храповое колесо 8. При этом перемещающиеся патроны 4 выталкивают верхний стреляный патрон за пределы устройства и доворачивают поворотную звездку 5 до упора храпового колеса 8 в зуб Т храповика 18. В результате на линии огня из магазина устанавливается очередной патрон 4.

В конце поворота качающегося рычага 14 курок 15 отводится в исходное положение до постановки на “боевой взвод” шептала 16, а тяги-разобщителя 17 – в исходное положение.

Стреляющее устройство готово к новому выстрелу. При необходимости для разряжения устройства храповик 18 поворачивают, вручную воздействуя на его лапку 25, в результате чего патроны 4 под действием подпружиненного подавателя 3 выталкиваются из устройства наружу через горловину магазина, т.к. освобожденная от храповика 18 поворотная звездка 5 проворачивается свободно.

Источники информации

1. Патент РФ №2042913, кл. F 41 С 3/00, опубликован 27.08.95, бюл. №24.

2. Патент РФ №2044250, кл. F 41 С 9/00, опубликован 20.09.95, бюл. №26.

Формула изобретения

1. Стреляющее устройство, содержащее корпус-магазин, в котором установлены подпружиненный подаватель патронов, патронная задержка в виде поворотной звездки и кронштейн, несущий ударно-спусковой механизм, спусковой крючок, установленный с возможностью взаимодействия с ударно-спусковым механизмом, при этом патронная задержка размещена в поперечном выступе в верхней левой части корпуса, отличающееся тем, что корпус-магазин выполнен составным в виде левой и правой щек, снабженных в передней части уступом таким образом, что поперечное сечение корпуса соответствует продольному сечению ступенчатого патрона, патронная задержка установлена в соосных отверстиях, одно из которых выполнено в передней стенке кронштейна ударно-спускового механизма, а другое – в выступающей верхней части передней стенки правой щеки, при этом выступающая часть стенки со звездкой входит в сопрягаемые с ней выемки, выполненные внутри передней и боковой стенок левой щеки корпуса, кроме того, устройство снабжено качающимся рычагом, одно плечо которого установлено в кронштейне ударно-спускового механизма, а другое кинематически связано со спусковым крючком посредством спусковой тяги, нижнее плечо спускового крючка имеет П-образный профиль и шарнирно закреплено на продольном уступе щек с возможностью охвата этого уступа внутренней частью плеча П-образного профиля, а спусковая тяга установлена в дополнительном выступе на одной из щек.

2. Стреляющее устройство по п.1, отличающееся тем, что на правой щеке корпуса выполнены загибы, сформированные заодно с правой щекой магазина и обеспечивающие совместно с поворотной звездкой удержание патрона на линии огня.

3. Стреляющее устройство по любому из пп.1 и 2, отличающееся тем, что спусковой крючок закреплен на уступе магазина посредством цапфы-прилива, выполненной на правой щеке магазина, и на оси, установленной в левой щеке соосно цапфе.

4. Стреляющее устройство по любому из пп.1-3, отличающееся тем, что спусковая тяга выполнена из пружинной проволоки и закреплена на спусковом крючке и качающемся рычаге ударно-спускового механизма посредством зацепов, при этом передний зацеп пропущен через вертикальную прорезь в верхнем плече спускового крючка и зафиксирован в проточке оси спускового крючка кольцевым ушком, выполненным на отогнутом вниз пружинном конце спусковой тяги, кроме того, спусковая тяга соединена с качающимся рычагом ударно-спускового механизма посредством двуплечего рычага, установленного на оси качающегося рычага снаружи кронштейна, при этом одно плечо двуплечего рычага шарнирно соединено с задним зацепом спусковой тяги, а другое зафиксировано на наружном плече качающегося рычага с возможностью синхронного взаимодействия с ним посредством неподвижного соединения.

5. Стреляющее устройство по любому из пп.1-4, отличающееся тем, что на наружной поверхности спускового крючка выполнены рельефные впадины, разделенные информативными выступами под указательный и средний пальцы руки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 17.02.2008

Извещение опубликовано: 27.08.2009 БИ: 24/2009
