Патент на изобретение №2256136
|
||||||||||||||||||||||||||
(54) ГРАДИРНЯ
(57) Реферат:
Изобретение относится к теплообменным аппаратам, преимущественно к градирням для охлаждения воды в промышленной энергетике и производстве строительных материалов. Сущность изобретения заключается в том, что в градирне, содержащей башню с многосекционным закручивающим устройством в виде криволинейных направляющих элементов, и трубопровод для подачи воды, криволинейные направляющие элементы выполнены дискретными и переменными по направлению, причем в конце каждого элемента в его нижней части размещен порог для разделения потоков, а с внешней стороны устройство снабжено лотками с разбрызгивающими и переливающими приспособлениями, при этом в верхней части каждого лотка расположено окно, соединенное с порогом, а в нижней части – перфорированная пластина, соединенная с криволинейным направляющим элементом, причем в верхней части трубопровода размещено разбрызгивающее устройство. Изобретение позволяет повысить эффективность теплообмена. 5 ил.
Изобретение относится к теплообменным аппаратам, преимущественно к градирням для охлаждения воды в промышленной энергетике и производстве строительных материалов. Недостатком данного технического решения является низкая эффективность теплообмена, сложность конструкции, использование дымовых газов в процессе работы градирни. Недостатком известного технического решения является низкая эффективность теплообмена. В основе настоящего изобретения лежит задача по созданию такой конструкции градирни, которая позволяет повысить эффективность теплообмена за счет использования внешней и внутренней поверхностей башни, что, в свою очередь, позволяет снизить температуру воды посредством ее теплообмена с многосекционным закручивающим устройством. Поставленная задача достигается тем, что в градирне, содержащей башню с многосекционным закручивающим устройством в виде криволинейных направляющих элементов и трубопровод для подачи воды, криволинейные направляющие элементы выполнены дискретными и переменными по направлению, причем в конце каждого элемента в его нижней части размещен порог для разделения потоков, а с внешней стороны устройство снабжено лотками с разбрызгивающими и переливающими приспособлениями, при этом в верхней части каждого лотка расположено окно, соединенное с порогом, а в нижней части – перфорированная пластина, соединенная с криволинейным направляющим элементом, причем в верхней части трубопровода размещено разбрызгивающее устройство. В данной градирне движение воды осуществляется только по криволинейным направляющим элементам и лоткам по часовой и против часовой стрелки, что вызывает торможение, а следственно, гашение энергии воды и снижение ее температуры. Задействованы внешняя и внутренняя поверхность градирни за счет использования соответственно лотков и криволинейных направляющих элементов, которые расположены по сторонам башни конструкции. Охлаждение воды в градирне, содержащей башню, осуществляется за счет увеличения длины пробега по внутреннему и наружному контуру, состоящему из нескольких криволинейных направляющих элементов и лотков, выполненных дискретными и переменными по направлению. Изобретение поясняется чертежами, где на фиг.1 – изображена внутренняя часть градирни с криволинейными направляющими элементами, системой подъема и сброса воды, вид спереди; на фиг.2 – внешняя часть градирни с лотками, вид сзади; на фиг.3 – разделение потоков на криволинейном направляющем элементе за счет порога; на фиг.4 – объединение потоков, выход воды из окна лотка через перфорированную пластину; на фиг.5 – внутренняя часть лотка с разбрызгивающими и переливающими приспособлениями. Градирня содержит башню 1 с многосекционным закручивающим устройством в виде криволинейных направляющих элементов 2 и трубопровод для подачи воды 3, причем криволинейные направляющие элементы 2 выполнены дискретными и переменными по направлению, причем в конце каждого элемента 2 в его нижней части размещен порог 4 для разделения потоков, а с внешней стороны устройство снабжено лотками 5 с разбрызгивающими 6 и переливающими 7 приспособлениями, при этом в верхней части каждого лотка 5 расположено окно 8, соединенное с порогом 4, а в нижней части – в окне перфорированная пластина 9, соединенная с криволинейным направляющим элементом 2, причем в верхней части трубопровода 3 размещено разбрызгивающее устройство 10. Устройство работает следующим образом. В градирне происходит разделение потока на две части, одна из которых движется по внутреннему контуру, состоящему из криволинейных направляющих элементов 2; другая – по внешнему, состоящему из лотков 5, в которые помещены разбрызгивающие 6 и переливающие устройства 7. В процессе движения потоки на контурах пересекаются и вновь разделяются. Вода подается по трубопроводу 3 в верхнюю часть башни 1 градирни, где происходит распыление за счет разбрызгивающего устройства 10. Жидкость падает на первый криволинейный элемент 2 и проходит 180-360° по окружности. В конце первого криволинейного элемента находится замедляющее устройство (порог 4), который сообщается со стенкой градирни. В стенку градирни встроено окно 8, ведущее в лоток 5. Порог 4 разделяет поток на две части: первый поток, который переливается через порог 4 и падает на второй криволинейный элемент 2, направленный в другую сторону относительно первого криволинейного элемента 2; второй поток, который не переливается через порог 4, движется вдоль порога 4 по направлению к окну, ведущему в лоток 5. Вода в лотке 5 проходит угол
Формула изобретения
Градирня, содержащая башню с многосекционным закручивающим устройством в виде криволинейных направляющих элементов и трубопровод для подачи воды, отличающаяся тем, что криволинейные направляющие элементы выполнены дискретными и переменными по направлению, причем в конце каждого элемента в его нижней части размещен порог для разделения потоков, а с внешней стороны устройство снабжено лотками с разбрызгивающими и переливающими приспособлениями, при этом в верхней части каждого лотка расположено окно, соединенное с порогом, а в нижней части – перфорированная пластина, соединенная с криволинейным направляющим элементом.

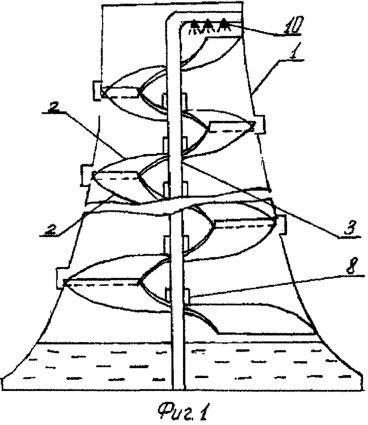

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 04.02.2006
Извещение опубликовано: 10.12.2007 БИ: 34/2007
|
||||||||||||||||||||||||||
90° по окружности в направлении, противоположном направлению первого закручивающего элемента 2, и выходит в окно через перфорированную пластину в середине второго закручивающего элемента 2, встречаясь с первым потоком. Встретившись, потоки проходят совместно еще
