Патент на изобретение №2256123
|
||||||||||||||||||||||||||
(54) ЦЕПНАЯ РЕШЕТКА
(57) Реферат:
Изобретение относится к топочным устройствам и может быть использовано в котельных установках. Изобретение заключается в том, что волновая цепная передача, соединенная своей цепью с полотном решетки, применяется в качестве цепной решетки для перемещения топлива в топке. Изобретение позволяет интенсифицировать процесс горения за счет перемешивания топлива и уменьшить шуровку. 1 ил.

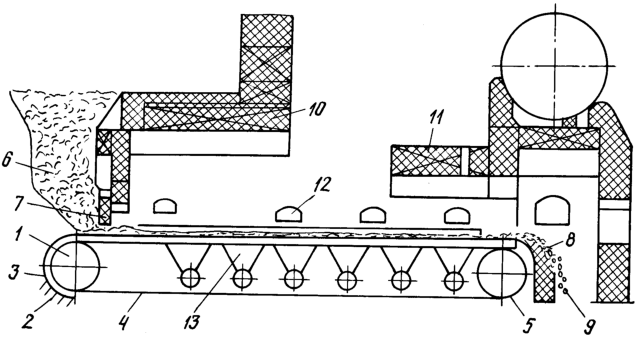

Изобретение относится к топочным устройствам и может быть использовано в котельных установках. Известны топки с подвижной колосниковой решеткой и подвижным слоем топлива, в частности цепные решетки (Щеголев М.М., Гусев Ю.Л., Иванова М.С. Котельные установки. М., 1972). Цепная решетка механизирует подачу топлива и удаление шлака. Недостатки решетки – невысокая интенсивность горения, необходимость шуровать топку при сжигании шлакующегося, спекающегося или многозольного топлива. Известна волновая цепная передача, соединенная своей цепью с полотном решетки (см. заявку №95120674, МПК F 16 Н 7/00, 1996). До настоящего времени не было известно применение указанной волновой цепной передачи для перемещения топлива для увеличения интенсификации его горения. Задача изобретения – увеличение интенсификации горения за счет перемешивания топлива на решетке и уменьшения шуровки. Задача решается за счет применения волновой цепной передачи, соединенной своей цепью с полотном решетки, в качестве цепной решетки для перемещения топлива в топке. На чертеже изображена схема волновой цепной решетки. На входном валу привода установлен генератор 1 волн. На корпусе 2 закреплен зубчатый сектор 3. Роликовая цепь 4, соединенная с полотном решетки, огибает генератор 1 волн и ведомую звездочку 5. Над передним краем решетки находится загрузочный бункер 6 с шибером 7. За ведомой звездочкой 5 расположен шлакосниматель 8, ниже него золовой бункер 9. Над цепной решеткой расположены лучеиспускающие своды 10 и 11. В стенках топки установлены боковые дверцы 12. Под решеткой расположены дутьевые секции 13. Устройство работает следующим образом. Формула изобретения
Применение волновой цепной передачи, соединенной своей цепью с полотном решетки, в качестве цепной решетки для перемещения топлива в топке.
РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.01.2005
Извещение опубликовано: 27.01.2007 БИ: 03/2007
|
||||||||||||||||||||||||||
