Патент на изобретение №2255377

(54) ГОЛОВА АНТРОПОЛОГИЧЕСКОГО МАНЕКЕНА ЧЕЛОВЕКА, ОБЛАДАЮЩАЯ СЛЕДОВОСПРИНИМАЮЩЕЙ ПОВЕРХНОСТЬЮ

(57) Реферат:

Изобретение относится к судебной медицине. Голова антропологического манекена включает каркас и внешнюю следовоспринимающую оболочку. Каркас состоит из 4-6 проволочных полуколец диаметром от 14 до 16 см, расположенных в различных плоскостях, скрепленных между собой более тонкой проволокой. Полукольца прикрепляются к шарнирной опоре, которая в свою очередь крепится к антропологическому манекену. Внешняя следовоспринимающая оболочка выполнена в виде цилиндра весом 5-6 кг, диаметром 19-21 см. Каркас расположен в пластилине эксцентрично, так что край заготовки, расположенный со стороны шаровой опоры, становится затылком, а противоположный – лицом, на котором выделяются его элементы. Технический результат заключается в обеспечении четких, объемных следов контакта на голове манекена. 2 ил.

Изобретение относится к судебной медицине. Существует множество манекенов для моделирования травмы и производства экспериментальных исследований, которые не имеют авторов и представляют собой, чаще всего, проволочный каркас, на который надевается одежда. Наиболее приемлемым для судебно-медицинских целей является антропологически сбалансированный манекен по патенту №2151428. Аналог – прототип имеет существенный недостаток – не всегда видны контактирующие поверхности соударения. В случае черепно-мозговой травмы при падении на плоскости необходимо точно установить поверхность первичного соударения. При моделировании падения с высоты сброшенный манекен подпрыгивает и переворачивается. В этом случае четко установить поверхность первичного контакта в области головы затруднительно. Использование способа определения первичного контакта по грязе-пылевым наложениям затруднительно, поскольку четко определяется поверхность лишь при однократном соударении, последующие наложения пыли приводят к размытию границ зоны контакта, поэтому необходимо производить стирку головных уборов манекена после каждого падения, что отнимает много времени.

Задача: сохранить четкие и объемные следы контакта на голове манекена.

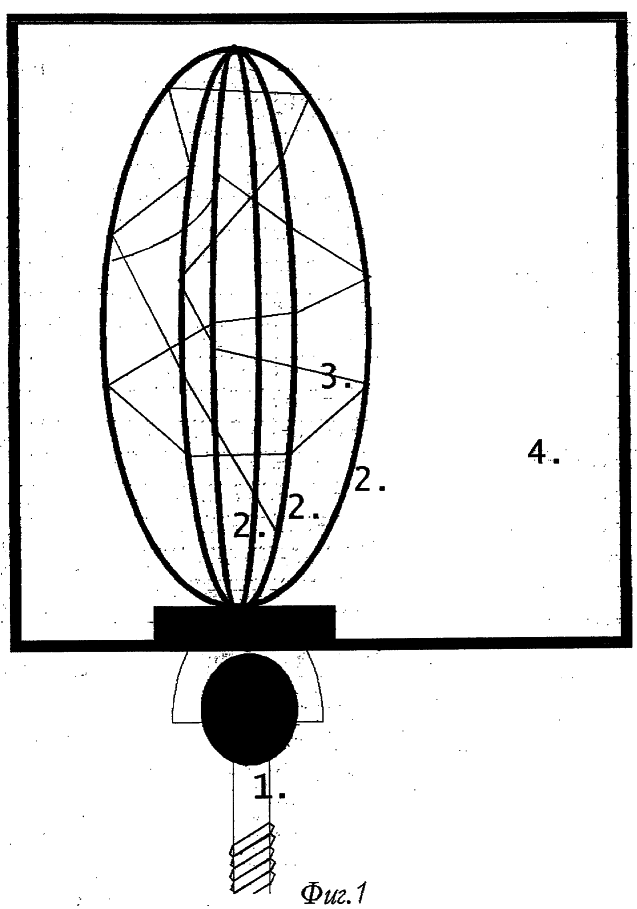

Задача решается следующим образом: берут антропологически сбалансированный манекен (патент №2151428). Голову отделяют. Изготавливают новую голову следующим способом (фиг.1.). К шарнирной опоре (1) в виде 4-6 полуколец (2) диаметром примерно 15 см крепят проволоку диаметром 5-6 мм в виде каркаса. Полукольца располагают таким образом, чтобы они проходили в различных плоскостях. Далее полукольца скрепляют между собой более тонкой проволокой (3), диаметром 1-3 мм, как по окружности, так и в диаметральных направлениях.

Затем разогревают пластилин на водяной бане. Количество пластилина 5-6 кг, что соответствует весу головы человека. Процедура разогрева занимает 3-4 часа. Далее пластилин переливают в полый цилиндр диаметром около 20 см. В перелитую массу вводят проволочный каркас так, чтобы из разогретого пластилина 4 выстояла только шаровая опора 1. Каркас вводят несколько эксцентрично, то есть ближе к одному из краев. Массе дают остыть. Затем полученную заготовку извлекают.

Полученной заготовке придают облик головы человека. Край заготовки, ближе к которому располагается шаровая опора, становится затылком, а противоположный край – лицом. Элементы лица выделяют схематично либо детально в зависимости от целей и задач, для которых будет использоваться манекен. Так, для моделирования падения с большой высоты достаточно грубого расположения элементов лица. Для моделирования падения в ограниченном пространстве или на предметы, а также при моделировании дорожно-транспортного происшествия выполняют более качественную лепку элементов лица (фиг.2.).

Преимущество предлагаемого антропологического манекена человека с головой, обладающей хорошей следовоспринимающей поверхностью:

– возможность отследить место первичного контакта;

– возможность определить метрические и морфологические свойства следообразующих контактирующих поверхностей при моделировании травмы;

– возможность учесть индивидуальные особенности человека (размер головы, формы и расположение элементов лица и т.д.);

– возможность оценить силу удара (по глубине деформации пластической массы).

Пример конкретного выполнения.

Изготовлен манекен. Передне-задний диаметр головы 230 мм. Грубо выделяют черты лица, т.к. предполагается исследовать падение с большой высоты. Манекену придают изначальную позу. Манекен выставляют на крае крыши высотного здания (14-этажное), в проекции расположенной под ним на балконе 6-го этажа телевизионной антенны (реконструированной). С предварительным толчком манекен сбрасывают на землю. Отмечают взаимодействие манекена и телевизионной антенны. Фиксируют точки соприкосновения манекена с землей в результате падения.

Произведен осмотр головы манекена: в лобно-теменной области головы имеется глубокое, желобовидное смятие пластической массы длиной 14, шириной 3 см. Выявлены на дне и стенках желобовидного смятия следы динамического воздействия – трасы. Отмечена большая глубина смятия спереди (глубиной 2 см), и наименьшая – на теменной области головы. Направление смятия – спереди назад. Произведено сравнение полученного в эксперименте повреждения с морфологическими и метрическими свойствами оригинального повреждения на трупе гр. М.: характер и морфологические особенности рвано-ушибленной раны головы с переломом подлежащих костей черепа соответствовал повреждению на “голове” манекена. Экспертной комиссией дан вывод о возможности образования повреждений на теле гр. М в результате ступенчатого падения с большой высоты.

Формула изобретения

Голова антропологического манекена человека, обладающая следовоспринимающей поверхностью, включающая каркас и внешнюю оболочку, отличающаяся тем, что каркас состоит из 4-6 проволочных полуколец диаметром от 14 до 16 см, расположенных в различных плоскостях, скрепленных между собой более тонкой проволокой, полукольца прикрепляются к шарнирной опоре, которая, в свою очередь, крепится к антропологическому манекену, а внешняя следовоспринимающая оболочка выполнена в виде цилиндра из пластилина весом 5-6 кг, диаметром 19-21 см, при этом каркас расположен в пластилиновом цилиндре эксцентрично, с возможностью моделирования на крае, расположенном со стороны шаровой опоры, затылка, а на противоположном крае лица с выделением его элементов.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 03.02.2007

Извещение опубликовано: 20.02.2008 БИ: 05/2008
