Патент на изобретение №2255306
|
||||||||||||||||||||||||||
(54) ИНТЕРФЕРОМЕТР
(57) Реферат:
Интерферометр содержит светоделитель и два зеркала. Также содержит фотоприемник, чувствительный к пространственному распределению интерференционного поля, образованного встречными световыми потоками, и расположенный между зеркалами на равноудаленном расстоянии. Технический результат – прямое измерение пространственного распределения амплитуд и фаз интерференционного поля встречных световых потоков. 2 ил.
Изобретение относится к голографии, спектроскопии Фурье, интерферометрии, оптоэлектронике и предназначено для электронного измерения пространственного распределения амплитуд и фаз интерференционного поля встречных световых потоков. Известен интерферометр Майкельсона, содержащий светоделитель и два зеркала. М.Борн, Э.Вольф. Основы оптики. М.: Наука. Главная редакция физико-математической литературы, 1973, с.278-280. Однако в этом интерферометре не возможны прямые измерения пространственного распределения амплитуд и фаз интерференционного поля встречных световых потоков. Известен интерферометр Хун-Цингера содержащий светоделитель и два зеркала. Ю.В.Коломийцов. Интерферометры. Л.: Машиностроение, 1976, с.268-270. Это устройство является прототипом изобретения. Однако в этом интерферометре не возможны прямые измерения пространственного распределения амплитуд и фаз интерференционного поля встречных световых потоков. Техническим результатом изобретения является прямое измерение пространственного распределения амплитуд и фаз интерференционного поля встречных световых потоков. Техническим результат достигается тем, что в интерферометре, содержащем, светоделитель и два зеркала, новым является то, что он содержит фотоприемник, чувствительный к пространственному распределению интерференционного поля, расположенный на пути встречных световых пучков между зеркалами. Изобретение поясняется чертежами, где на фиг.1 представлена схема интерферометра: 1 – светоделитель; 2, 3 – зеркала; 4 – фотоприемник, чувствительный к распределению интерференционного поля. На фиг.2 представлен пример выполнения интерферометра: 1 – светоделитель; 2, 3 – зеркала; 4 – фотоприемник, чувствительный к распределению интерференционного поля, 5 – лазерный или точечный источник света, 6 – коллиматор. Интерферометр работает следующим образом. Световой поток S0 делится светоделителем 1 на два пучка, направленных под прямым углом друг к другу. Отразившись от зеркал 2, 3, световые потоки S1 и S2 направляются навстречу друг к другу и проходят через фотоприемник 4 параллельно нормали плоскости интерференционно-чувствительного элемента. Световые потоки в интерферометре двигаются навстречу друг другу по периметру прямоугольного треугольника. Фотоприемник 4 расположен на равноудаленном оптическом расстоянии от зеркал 2, 3 и светоделителя. Пример выполнения интерферометра. Оптическая схема, на которой демонстрируется работа интерферометра, представлена на фиг.2. Выходной пучок лазерного или точечного источника 5 преобразуется коллиматором 6 в параллельный пучок S0, который делится светоделителем 1 на два пучка S1 и S2, направленных под прямым углом друг к другу. Отразившись от зеркал 2, 3, световые потоки S1 и S2 направляются навстречу друг к другу и проходят через фотоприемник 4 параллельно нормали плоскости интерференционно-чувствительного элемента. Световые потоки в интерферометре двигаются навстречу друг другу, образуя прямоугольный треугольник. Фотоприемник 4, чувствительный к распределению интерференционного поля, располагается на равноудаленном оптическом расстоянии от зеркал 2, 3 и светоделителя. Фотоприемник 4 регистрирует распределение интерференционного поля в месте своего расположения. Положение фотоприемника в пространстве может быть фиксировано, а может равномерно меняться путем перемещения параллельно ходу световых пучков с помощью позиционера. В качестве фотоприемника может использоваться двух- или трехмерный матричный, квадратурный, точечный или другой интерференционно-чувствительный фотоприемник – Заявки на изобретения: №2001131679/20(033830), №2002102016, №2002103558. Интерферометр может быть использован для измерения линейных перемещений, электронной записи и считывания голографических изображений, других физических величин, связанных со сдвигом интерференционных полос, например, в качестве Фурье-спектрометра.
Формула изобретения
Интерферометр, содержащий светоделитель и два зеркала, отличающийся тем, что содержит фотоприемник, чувствительный к пространственному распределению интерференционного поля, образованного встречными световыми потоками, и расположенный между зеркалами на равноудаленном расстоянии.

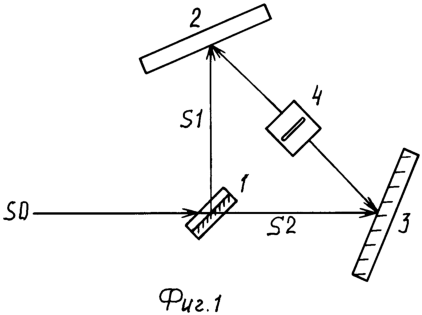

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Извещение опубликовано: 27.10.2006 БИ: 30/2006
|
||||||||||||||||||||||||||
