Патент на изобретение №2255265
|
||||||||||||||||||||||||||
(54) ТРУБА
(57) Реферат:
Изобретение относится к области труб из пластических масс, выполненных с армированием. Труба содержит термопластичную оболочку с фиксирующим буртиком и охватывающий ее стеклопластиковый слой, буртик выполнен в виде незамкнутого кольца, закрепленного на оболочке посредством клея-расплава, а труба снабжена дополнительным устройством крепления кольца, выполненным в виде слоя липкой ленты, охватывающей кольцо и примыкающие к нему участки оболочки. Труба имеет повышенную надёжность и более простую технологию изготовления. 1 ил.
Изобретение относится к области труб из пластических масс, выполненных с армированием. Известна труба, содержащая скрепленные друг с другом полиэтиленовый и армирующий слои – патент RU № 2095676, F 16 L 9/133. Армирующий слой такой трубы выполнен из композиционно-волокнистого материала и скреплен с полиэтиленовым через праймерный слой в процессе полимеризации по всей длине трубы. Недостаток такой трубы состоит в малой надежности, обусловленной значительными внутренними напряжениями, возникающими в полиэтиленовом слое в процессе изготовления трубы с момента сцепления праймерного слоя с ним и армирующим (примерно при 115°С) и охлаждения до цеховой температуры совместно с практически недеформируемым при этом композиционно-волокнистым слоем. В процессе монтажа или хранения трубопровода при минусовых температурах напряжения в полиэтиленовом слое существенно возрастают, что ведет к его растрескиванию и, следовательно, к потере герметизирующих свойств, и выходу трубы из строя. Известна другая труба, содержащая термопластичную оболочку с фиксирующим буртиком и охватывающий ее стеклопластиковый слой – см. прилагаемый проспект “Трубная продукция “Армпласт” ЗАО “АМК-ВИГАС”, 628685 Ханты-Мансийский автономный округ, г. Мегион, Северозападная промзона. Эта труба по совокупности признаков и достигаемому результату наиболее близка к заявляемой и принята за прототип. Труба своей термопластичной оболочкой также по всей длине скреплена с охватывающим ее стеклопластиковым слоем и выполнена дополнительно с фиксирующим буртиком на термопластичной оболочке, что повысило механическую надежность трубы. Однако недостатки трубы, связанные с внутренними напряжениями в термопластичной оболочке, возникающими в процессе изготовления и вызывающими ее растрескиванме при минусовых температурах, сохранились на прежнем уровне. Кроме того, выполнение фиксирующего буртика в виде круглого гофра требует применения специальной оснастки и не обеспечивает надежной фиксации без проворота стеклопластикового слоя на термопластичной оболочке в процессе его намотки. Задачей изобретения является повышение надежности трубы. Для решения этой задачи усовершенствуется труба, содержащая термопластичную оболочку с фиксирующим буртиком и охватывающий ее стеклопластиковый слой. Усовершенствование состоит в том, что буртик выполнен в виде незамкнутого кольца, закрепленного на термопластичной оболочке посредством клея-расплава, а труба снабжена дополнительным устройством крепления кольца, выполненным в виде слоя липкой ленты, охватывающей кольцо и примыкающие к нему участки термопластичной оболочки. Выполнение буртика в виде незамкнутого кольца, закрепленного на термопластичной оболочке посредством клея-расплава, обеспечивает его некруглость и закрепление на оболочке в процессе полимеризации. Снабжение трубы дополнительным устройством крепления кольца, выполненным в виде слоя липкой ленты, охватывающей кольцо и примыкающие к нему участки термопластичной оболочки, обеспечивает закрепление кольца на оболочке перед намоткой стекловолокон и взаимную фиксацию элементов при намотке и эксплуатации трубы, благодаря чему повышается ее надежность. Изобретение поясняется чертежом. Труба содержит термопластичную оболочку 1 с фиксирующим буртиком и охватывающий ее стеклопластиковый слой 2. Буртик выполнен в виде незамкнутого кольца 3, закрепленного на оболочке 1 посредством клея-расплава 4 (что обеспечивает некруглость кольца и закрепление на оболочке в процессе полимеризации). Труба снабжена дополнительным устройством крепления кольца 3, выполненным в виде слоя липкой ленты 5, охватывающей кольцо 3 и примыкающие к нему участки 6, 7 термопластичной оболочки 1 (что обеспечивает закрепление кольца на оболочке перед намоткой стекловолокон и взаимную фиксацию элементов при намотке и эксплуатации трубы без использования праймерного слоя по ее длине). При изготовлении трубы оболочка 1 в процессе нагрева удлиняется в разные стороны от кольца 3, а при охлаждении возвращается в состояние, близкое к первоначальному, при значительно меньших внутренних напряжениях в ней по сравнению с прототипом. Труба (благодаря улучшенной взаимной фиксации элементов в процессе намотки стекловолокон и при эксплуатации трубы) имеет повышенную надежность и более простую технологию изготовления.
Формула изобретения
Труба, содержащая термопластичную оболочку с фиксирующим буртиком и охватывающий ее стеклопластиковый слой, отличающаяся тем, что буртик выполнен в виде незамкнутого кольца, закрепленного на термопластичной оболочке посредством клея-расплава, а труба снабжена дополнительным устройством крепления кольца, выполненным в виде слоя липкой ленты, охватывающей кольцо и примыкающие к нему участки термопластичной оболочки.

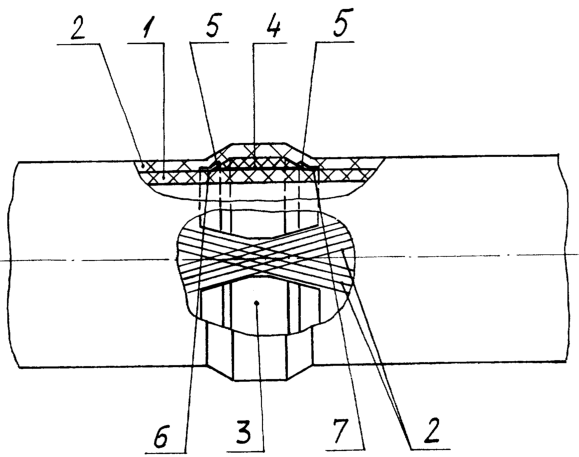

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 18.09.2007
Извещение опубликовано: 10.05.2009 БИ: 13/2009
|
||||||||||||||||||||||||||
