Патент на изобретение №2255263

(54) ТРУБА

(57) Реферат:

Изобретение относится к области труб из пластических масс, выполненных с армированием. Труба содержит термопластичную оболочку с фиксирующим буртиком и охватывающий ее стеклопластиковый слой, оболочка снабжена вторым фиксирующим буртиком, причем буртики выполнены с коническими торцевыми поверхностями и расположены вблизи концов трубы. Труба имеет повышенную надежность. 1 ил.

Изобретение относится к области труб из пластических масс, выполненных с армированием.

Известна труба, содержащая скрепленные друг с другом полиэтиленовый и армирующий слои – патент RU № 2095676, F 16 L 9/133.

Армирующий слой такой трубы выполнен из композиционно-волокнистого материала и скреплен с полиэтиленовым через праймерный слой по всей длине трубы в процессе полимеризации.

Недостаток такой трубы заключается в малой надежности, обусловленной значительными внутренними напряжениями, возникающими в полиэтиленовом слое в процессе изготовления трубы, точнее, с момента сцепления праймерного слоя с ним и армирующим (примерно при 115°С) и охлаждения до цеховой температуры совместно с практически недеформируемым при этом композиционно-волокнистым слоем.

В процессе монтажа или хранения трубопровода при минусовых температурах напряжения в полиэтиленовом слое существенно возрастают, что ведет к его растрескиванию и расслоению трубопровода и, следовательно, к потере герметизирующих свойств и выходу трубы из строя.

Известна другая труба, содержащая термопластичную оболочку с фиксирующим буртиком и охватывающий ее стеклопластиковый слой, – см. прилагаемый проспект “Трубная продукция “Армпласт” ЗАО “АМК-ВИГАС”, 628685 Ханты-Мансийский автономный округ, г. Мегион, Северозападная промзона.

Эта труба по совокупности признаков и достигаемому результату наиболее близка к заявляемой и принята за прототип.

Термопластичная оболочка также по всей длине скреплена с охватывающим ее стеклопластиковым слоем и выполнена дополнительно с фиксирующим буртиком, что повысило механическую надежность трубы.

Однако достигнутый результат остается недостаточным, так как недостатки, связанные с напряжениями в термопластичной оболочке и возникающие в ней в процессе изготовления трубы, сохранились на прежнем уровне.

Задачей изобретения является повышение надежности трубы.

Для решения этой задачи усовершенствуется труба, содержащая термопластичную оболочку с фиксирующим буртиком и охватывающий ее стеклопластиковый слой.

Усовершенствование состоит в том, что термопластичная оболочка снабжена вторым фиксирующим буртиком, а буртики выполнены с коническими торцевыми поверхностями и расположены вблизи концов трубы.

Снабжение термопластичной оболочки вторым фиксирующим буртиком обеспечивает фиксацию оболочки буртиками в стеклопластиковом слое.

Выполнение буртиков с коническими торцевыми поверхностями с расположением их вблизи концов трубы обеспечивает осевую и радиальную фиксацию термопластичной оболочки в стеклопластиковом слое без использования праймерного слоя, благодаря чему уменьшаются внутренние напряжения в оболочке, получаемые в процессе изготовления трубы, а также сохраняется коаксиальность расположения элементов трубы при монтаже и эксплуатации трубопровода и, тем самым, повышается надежность трубы.

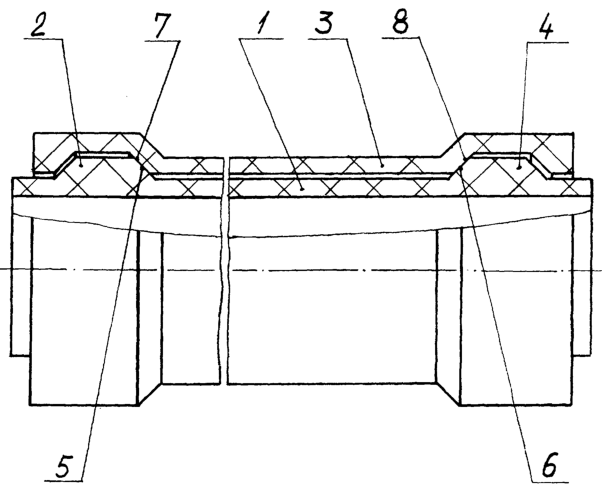

Изобретение поясняется чертежом.

Труба содержит термопластичную оболочку 1 с фиксирующим буртиком 2 и охватывающий ее стеклопластиковый слой 3.

Оболочка 1 снабжена вторым фиксирующим буртиком 4 (что обеспечивает фиксацию оболочки в стеклопластиковом слое буртиками), а буртики 2, 4 выполнены с коническими торцевыми поверхностями 5, 6 и расположены вблизи концов трубы (что обеспечивает осевую и радиальную фиксацию оболочки в стеклопластиковом слое без использования праймерного слоя).

При изготовлении трубы в процессе охлаждения до цеховой температуры оболочка 1 свободно осаживается в стеклопластиковом слое 3 практически с минимальными внутренними напряжениями в ней. Возрастающий при этом радиальный зазор между оболочкой 1 и слоем 3 не ухудшает их коаксиальности, благодаря натяжению оболочки 1 поверхностями 5, 6 на противолежащих им поверхностях 7, 8 слоя 3.

Труба по изобретению (благодаря меньшим внутренним напряжениям в термопластичной оболочке) имеет повышенную надежность.

Формула изобретения

Труба, содержащая термопластичную оболочку с фиксирующим буртиком и охватывающий ее стеклопластиковый слой, отличающаяся тем, что термопластичная оболочка снабжена вторым фиксирующим буртиком, а буртики выполнены с коническими торцевыми поверхностями и расположены вблизи концов трубы.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.09.2007

Извещение опубликовано: 10.05.2009 БИ: 13/2009
