Патент на изобретение №2255210
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЬНОЙ ЭКСПЛУАТАЦИИ ДВУХ ПЛАСТОВ ОДНОЙ СКВАЖИНЫ
(57) Реферат:
Изобретение относится к нефтедобывающей промышленности, в частности к оборудованию для раздельной эксплуатации двух пластов одной скважины. Обеспечивает упрощение конструкции и повышение работоспособности и надежности в эксплуатации. Сущность изобретения: устройство включает корпус с глухой перегородкой в центральном канале и тремя рядами радиальных каналов. На корпус надет подвижный патрубок со штифтом. Он взаимодействует с фигурным пазом, расположенным на корпусе. С корпусом соединен ступенчатый цилиндр, который нижним концом входит в пакер, а верхним – упирается в пружину. Она установлена между торцом цилиндра и кольцевым уступом подвижного патрубка. В зависимости от положения подвижного патрубка происходит сообщение трубного пространства, где расположен насос, с зоной верхнего или нижнего продуктивного пластов. 2 ил.
Изобретение относится к нефтегазодобывающей промышленности, в частности к устройствам для раздельной эксплуатации двух пластов одной скважины. Известна перепускная муфта для раздельной эксплуатации двух пластов, включающая корпус с каналами, сообщающими прием насоса с внутритрубным и затрубным пространством, в верхней части которых установлены седла под запорный орган. Корпус снабжен ограничителем хода запорного органа, размещенным в верхней части муфты (а.с. №863839, МПК Е 21 В 43/14, 1981). Недостатки устройства: – в случае если пластовые давления сильно отличаются, работать будет только один пласт; – невозможность провести раздельные гидродинамические исследования пластов; – в случае, если в пластах одинаковые давления, невозможно обеспечить раздельную эксплуатацию пластов, т.к. они будут работать оба. Наиболее близким по технической сущности к предлагаемому является устройство для одновременно раздельной эксплуатации двух пластов одной скважины, включающее корпус и подвижный патрубок, образующие между собой кольцевую камеру, ряды радиальных каналов, пружину, фигурный паз, взаимодействующий с фиксирующим штифтом, обратный клапан и пакер (а.с. №330242, МПК Е 21 В 43/14, 1972). Существенными недостатками устройства являются: – сложность конструкции, обусловленная наличием большого количества узлов и деталей, а отсюда большая металлоемкость; – несоосность уплотняемых поверхностей будет создавать большие сопротивления подвижной части, что приведет к низкой работоспособности и надежности; – ограниченные силовые и энергетические возможности пружины: она не сможет создавать большие нагрузки, чтобы сдвинуть подвижные элементы; – полость, где находится пружина, замкнута, что приведет к ее забиванию загрязнениями и выводу пружины из строя. Задачей изобретения является создание устройства, обладающего упрощенной конструкцией и повышенной работоспособностью и надежностью в эксплуатации. Указанная задача решается предлагаемым устройством для раздельной эксплуатации двух пластов одной скважины, включающим корпус и подвижный патрубок, образующие между собой кольцевую камеру, ряды радиальных каналов, пружину, фигурный паз, взаимодействующий с фиксирующим штифтом, обратный клапан и пакер. Новым является то, что корпус снабжен глухой перегородкой, перекрывающей центральный канал, а подвижный патрубок установлен с наружной стороны корпуса, ряды радиальных каналов расположены в корпусе, причем один из них находится ниже глухой перегородки, а два других – выше, пружина установлена с наружной стороны расточки подвижного патрубка между его кольцевым уступом и верхним торцом цилиндра, соединенного с нижней частью корпуса, на наружной поверхности которого расположен фигурный паз. На фиг.1 изображено предлагаемое устройство в продольном разрезе, спущенное в скважину. На фиг.2 – развертка фигурного паза. Устройство состоит из корпуса 1 (фиг.1), снабженного глухой перегородкой 2 и тремя рядами радиальных каналов, один из которых 3 находится ниже глухой перегородки, а два других 4 и 5 – выше. В нижней части корпуса 1 на наружной поверхности выполнен фигурный паз 6 (фиг.2). На корпус 1 телескопически надет подвижный патрубок 7 с кольцевой выборкой 8, образующей с корпусом кольцевую камеру и имеющий в нижней части цилиндрическую расточку 9 с кольцевым уступом 10. Фиксирующий штифт 11 одним концом жестко соединен с подвижным патрубком 7, а другим – взаимодействует с фигурным пазом 6. Подвижный патрубок 7 частично входит в ступенчатый цилиндр 12, который соединен с корпусом 1. В цилиндрической расточке 9 между торцом 10 и верхним торцом цилиндра 12 расположена пружина 13. Нижний конец цилиндра 12 входит внутрь корпуса пакера 14. В верхней части корпуса установлен центратор 15. Сопрягаемые поверхности деталей снабжены уплотнительными кольцами 16. В центральном канале корпуса 1 между рядами 4 и 5 радиальных каналов находится обратный клапан 17. Работает устройство следующим образом. Его спускают в скважину на насосно-компрессорных трубах (НКТ) 18 вместе с пакером или пакер спускают заблаговременно и устанавливают выше нижнего продуктивного пласта 19 и тем самым отсекают его затрубное пространство от верхнего продуктивного пласта 20. При спуске устройства и установке его в скважине штифт 11 находится в положении “а” (фиг.2), т.е. радиальные каналы 4 и 5 располагаются выше торца 21 подвижного патрубка 7 (положение I), а верхний продуктивный пласт 20 сообщается с внутренним пространством НКТ через каналы 4 и 5. В НКТ спускают насос, осваивают этот пласт и проводят необходимые гидродинамические исследования, а затем эксплуатируют, например, до подхода воды. Затем эксплуатацию прекращают и переводят подвижный патрубок 7 в положение II. Для этого в затрубном пространстве создают избыточное давление, под воздействием которого подвижный патрубок 7, сжимая пружину 13 перемещается вниз, при этом штифт 11 также опускается вниз и займет положение “а’” (фиг.2). Давление сбрасывают, подвижный патрубок 7 под воздействием пружины 13 поднимается вверх и займет положение II, при котором ряды каналов 1 и 2 через посредство выборки 8 соединяются, а подпакерное пространство, т.е. зона нижнего продуктивного пласта 19 сообщается с пространством выше устройства. Штифт 11 перейдет при этом в положение “б”. Проводят необходимые гидродинамические исследования с целью установления параметров нижнего продуктивного пласта. Затем верхний продуктивный пласт 20 отсекают. Для этого в затрубном пространстве снова создают избыточное давление, подвижный патрубок 7 перемещается вниз, штифт 11 переходит из положения “б” в положение “б При необходимости перейти к эксплуатации верхнего продуктивного пласта нижний продуктивный пласт отключают путем перевода подвижного патрубка 7 из положения III в положение I путем проведения вышеперечисленных операций. Предлагаемое устройство, по сравнению с известным, значительно проще по конструкции, узлы и детали его отличаются высокой работ
Формула изобретения
Устройство для раздельной эксплуатации двух пластов одной скважины, включающее корпус и подвижный патрубок, образующие между собой кольцевую камеру, ряды радиальных каналов, пружину, фигурный паз, взаимодействующий с фиксирующим штифтом, обратный клапан и пакер, отличающееся тем, что корпус снабжен глухой перегородкой, перекрывающей центральный канал, а подвижный патрубок установлен с наружной стороны корпуса, ряды радиальных каналов расположены в корпусе, причем один из них находится ниже глухой перегородки, а два других – выше, пружина установлена с наружной стороны расточки подвижного патрубка между его кольцевым уступом и верхним торцом цилиндра, соединенного с нижней частью корпуса, на наружной поверхности которого расположен фигурный паз.

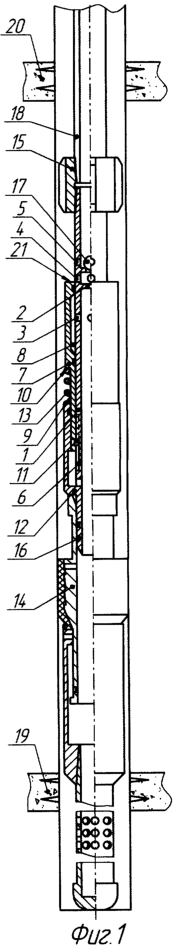

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 19.03.2006
Извещение опубликовано: 20.02.2007 БИ: 05/2007
|
||||||||||||||||||||||||||
” (фиг.2), давление сбрасывают, подвижный патрубок 7 под воздействием пружины 13 поднимается вверх и перекрывает ряд 3 радиальных каналов 9 (положение III). Штифт 11 перейдет при этом в положение “в” (фиг.2). Подпакерное пространство, т.е. зона нижнего продуктивного пласта, соединяется с внутренним пространством НКТ. Снова включают насос и теперь уже эксплуатируют нижний продуктивный пласт 19.
