Патент на изобретение №2255156
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СКЛАДОК
(57) Реферат:
Изобретение относится к приспособлениям для швейных машин, обеспечивающим выполнение сложных декоративных элементов, которые улучшают внешний вид одежды. Устройство для формирования складок выполнено в виде приставки к швейной машине, включающей передаточный механизм с исполнительным элементом в виде скребка, совершающего качательное движение и кинематически связанного с подвижными элементами швейной машины. В качестве передаточного механизма используют коромыслово-эксцентриковый механизм с регулируемым углом установки эксцентрика относительно главного вала швейной машины. Передаточный коромыслово-эксцентриковый механизм содержит коромысло переменной длины для изменения хода скребка, обеспечивающее величину закладываемой складки. Предложенное устройство позволяет повысить производительность формирования складок на одежде. Повышается надежность конструкции устройства при эксплуатации и расширяется сфера его использования. 1 з.п.ф-лы, 2 ил.
Изобретение относится к приспособлениям для швейных машин, обеспечивающим выполнение сложных декоративных элементов, которые улучшают внешний вид одежды. Известно устройство для формирования складок на одежде из текстильных материалов [1], выполненное в виде приставки к швейной машине, представляющее собой храповой механизм, исполнительным элементом которого является скребок, совершающий качательное движение и кинематически связанный с подвижными элементами швейной машины. Устройство приводится в действие от стержня игловодителя швейной машины, с которым оно подвижно соединено. Однако недостатки этого устройства: невысокая производительность; повышенный шум при работе и низкая надежность из-за значительных ударных нагрузок, действующих на элементы устройства и возникающих вследствие приведения механизма в работу от стержня игловодителя, который совершает возвратно-поступательные движения; ограничения при работе на высоких скоростях. Технической задачей является повышение надежности эксплуатации, увеличение диапазона регулировок и расширение сферы его использования. Поставленная задача решается следующим образом: имеется устройство для формирования складок, выполненное в виде приставки к швейной машине, включающее передаточный механизм с исполнительным элементом в виде скребка, совершающего качательное движение и кинематически связанного с подвижными элементами швейной машины; для приведения в действие исполнительного элемента – скребка – используют коромыслово-эксцентриковый механизм с регулируемым углом установки эксцентрика относительно главного вала швейной машины для обеспечения фазы точного взаимодействия скребка с рабочими инструментами швейной машины. Передаточный коромыслово-эксцентриковый механизм содержит коромысло переменной длины для изменения хода скребка – величины закладываемой складки. Подход скребка к прижимной лапке швейной машины регулируют вращением винта, который изменяет натяжение пружины, обеспечивающей прижатие скребка к поверхности игольной пластины швейной машины. Устройство закрепляют на корпусе головки швейной машины и приводят в действие от главного вала 1 (фиг.1). Через эксцентрик 2, закрепленный на валу 1, движение передается шатуном 3. Через коромысло переменной длины 4 и рычаг 5, закрепленные на передаточном валу 6, движение передается скребку 9. К поверхности игольной пластины 7 при помощи пружины 8 прижимается скребок 9. Для изменения натяжения пружины в конструкции предусмотрен регулировочный винт 10. При движении игловодителя 11 скребок 9 отходит от иглы 12. Скребок 9 начинает набор материала М (фиг.2), когда игла 12 начинает движение вниз. Перед входом иглы 12 в материал М скребок 9 заканчивает свое движение. Таким образом, предложенное устройство позволяет повысить производительность формирования складок на одежде. Повышается надежность конструкции устройства при эксплуатации и расширяется сфера его использования. Использованная литература: 1. Патент США №5239937, кл. D 05 В 35/08, 1993 г.
Формула изобретения
1. Устройство для формирования складок, выполненное в виде приставки к швейной машине, включающее передаточный механизм с исполнительным элементом в виде скребка, совершающего качательное движение и кинематически связанного с подвижными элементами швейной машины, отличающееся тем, что в качестве передаточного механизма используют коромыслово-эксцентриковый механизм с регулируемым углом установки эксцентрика относительно главного вала швейной машины. 2. Устройство по п.1, отличающееся тем, что передаточный коромыслово-эксцентриковый механизм содержит коромысло переменной длины для изменения хода скребка, обеспечивающее величину закладываемой складки.

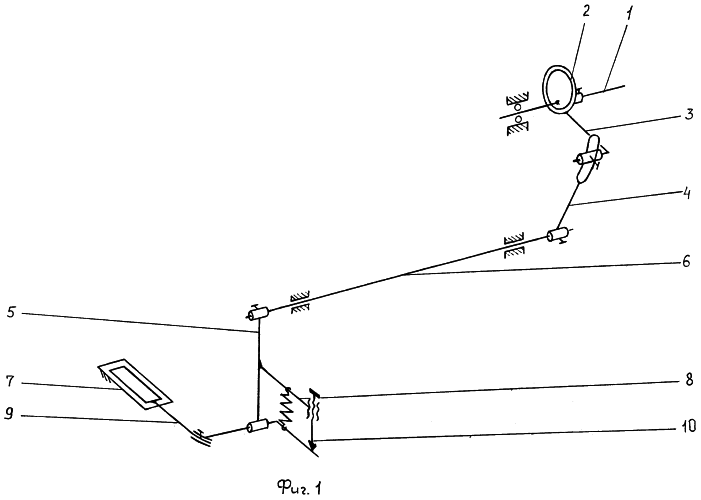

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 23.06.2006
Извещение опубликовано: 20.11.2007 БИ: 32/2007
|
||||||||||||||||||||||||||
