Патент на изобретение №2255153
|
||||||||||||||||||||||||||
(54) ДВОЙНОЙ КОМБИНИРОВАННЫЙ ТРИКОТАЖ
(57) Реферат:
Изобретение относится к технологии трикотажа, в частности к строению двойного комбинированного трикотажа, и может быть использовано в производстве бельевого трикотажа специального назначения. Технический результат – создание формоустойчивого комбинированного трикотажа с повышенными теплозащитными свойствами за счет получения ячеистой структуры. Двойной комбинированный трикотаж содержит петельные ряды глади, расположенные на обеих сторонах трикотажа, и перенесенные петли. Согласно изобретению петельные ряды глади чередуются с рядами ластика 4+1. Трикотаж имеет дополнительный петельный ряд в пределах раппорта, включающий петли ластика 2+1, каждая вторая петля которого перенесена на петли соседнего столбика с изнаночной на лицевую сторону трикотажа, и наброски, расположенные в петельных столбиках, из которых перенесена предыдущая петля с образованием ячейки. В каждом девятом ряду петли ластика 4+1 располагаются со смещением на два петельных столбика. 2 ил.
Изобретение относится к технологии трикотажа, в частности к строению двойного комбинированного трикотажа, и может быть использовано в производстве бельевого трикотажа специального назначения. Наиболее близким из технических решений для выполнения достигаемой цели является двойной комбинированный ажурный трикотаж, строение которого описано в патенте РФ №2198970, МПК D 04 B 1/14, дата публикации 20.02.2003. Двойной комбинированный трикотаж содержит соединенные между собой ряды глади и производной глади. Согласно изобретению одинарный ряд глади и одинарный ряд производной глади соединены между собой перенесенными петлями с созданием ажурного эффекта. Техническим результатом заявляемого решения является создание нового вида формоустойчивого комбинированного трикотажа с повышенными теплозащитными свойствами за счет получения ячеистой структуры в бельевом трикотаже. Решение указанной задачи достигается тем, что двойной комбинированный трикотаж, содержащий петельные ряды глади, расположенные на обеих сторонах трикотажа, и перенесенные петли, отличается тем, что петельные ряды глади чередуются с рядами ластика 4+1, и имеет дополнительный петельный ряд в пределах раппорта, включающий петли ластика 2+1, каждая вторая петля которого перенесена на петли соседнего столбика с изнаночной на лицевую сторону трикотажа, и наброски, расположенные в петельных столбиках, из которых перенесена предыдущая петля, образуя ячейки, причем в каждом девятом ряду петли ластика 4+1 располагаются со смещением на два петельных столбика. Графическая запись двойного комбинированного переплетения приведена на фиг.1. 1 ряд – ластик 4+1; 2 ряд – кулирная гладь на передней игольнице; 3 ряд – кулирная гладь на задней игольнице; 4 ряд – ластик 4+1; 5 ряд – кулирная гладь на передней игольнице; 6 ряд – кулирная гладь на задней игольнице; 7 ряд – ластик 2+1; затем происходит петлеперенос каждой второй петли с задней игольницы на соседние иглы передней игольницы; 8 ряд – кулирная гладь на передней игольнице; 9 ряд – кулирная гладь на задней игольнице, причем в петельном столбике, из которого перенесена предыдущая петля, образуется набросок. Трикотаж может быть получен на двухфонтурной плосковязальной машине, например, CMS 320.6 фирмы “Stoll” (Германия) 8 класса из пряжи: 1 нитевод: хлопкобумажная пряжа (Т=18,5×3 текс) и полиамид 6.6 (Т=8,5×2 текс); 2 нитевод: хлопчатобумажная пряжа (Т=18,5×2 текс) и полиамид 6.6 (Т=8,5×2 текс). На фиг.2 представлена структурная запись двойного комбинированного трикотажа (изнаночная сторона трикотажа). Трикотаж содержит в своей структуре ряды ластика 4+1 (1, 4, 10, 13), ряды глади (2, 3, 5, 6, 8, 9, 11, 12, 14, 15, 17, 18), расположенные на обеих сторонах трикотажа, а также дополнительные ряды (7, 16), включающие петли ластика 2+1, каждая вторая петля которого перенесена на петли соседнего столбика с изнаночной на лицевую сторону трикотажа, и наброски, расположенные в петельных столбиках, из которых перенесена предыдущая петля. В каждом девятом ряду петли ластика 4+1 располагаются со смещением на два петельных столбика. Ряды глади в сочетании с рядами ластика 4+1 и ластика 2+1 обеспечивают высокую формоустойчивость как в продольном, так и в поперечном направлении полотна. Перенесенные петли и образованные вследствие этого наброски (незамкнутые петли) позволяют получить ячеистую структуру, причем площадь ячейки намного превышает площадь единичной петли. Равномерное распределение ячеек в структуре полотна уменьшает теплопроводность. В то же время предлагаемая структура имеет достаточно большую сквозную пористость, что увеличивает паропроницаемость. Целесообразно использовать смешанные виды пряжи из натуральных и химических волокон для максимального водопоглощения и десорбции влаги. Этот комплекс свойств позволяет улучшить тепломассообменные процессы при эксплуатации изделий из предлагаемого трикотажа и соответственно повысить теплозащитные свойства.
Формула изобретения
Двойной комбинированный трикотаж, содержащий петельные ряды глади, расположенные на обеих сторонах трикотажа, и перенесенные петли, отличающийся тем, что петельные ряды глади чередуются с рядами ластика 4+1 и имеет дополнительный петельный ряд в пределах раппорта, включающий петли ластика 2+1, каждая вторая петля которого перенесена на петли соседнего столбика с изнаночной на лицевую сторону трикотажа, и наброски, расположенные в петельных столбиках, из которых перенесена предыдущая петля, образуя ячейки, причем в каждом девятом ряду петли ластика 4+1 располагаются со смещением на два петельных столбика.

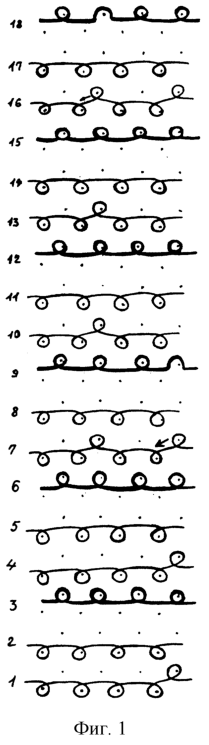

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 20.05.2008
Извещение опубликовано: 20.06.2010 БИ: 17/2010
|
||||||||||||||||||||||||||
