Патент на изобретение №2254551

(54) СЕРДЕЧНИК ПУЛИ

(57) Реферат:

Изобретение относится к боеприпасам. Сердечник пули выполнен из твердосплавного материала и состоит из хвостовой части и головной части, имеющей оживальную форму с вершиной. Твердосплавный материал имеет предел прочности на сжатие более 4000 МПа, угол при вершине головной части составляет от 90 до 120°, а вершина головной части округлена радиусом (0,2-0,6) мм. Использование изобретения позволяет повысить пробивное действие пули. 1 ил., 1 табл.

Изобретение относится к области военной техники, преимущественно может быть использовано для патронов автоматов и пулеметов.

Известна бронебойная пуля, у которой головная часть твердосплавного сердечника выполнена заостренной (патент РФ 2150077).

Недостатком известного решения является низкая пробивная способность сердечника, обусловленная наличием острого угла при вершине сердечника.

Известна бронебойная пуля, содержащая стальной и свинцовый сердечник, причем головная часть стального сердечника выполнена из высокопрочной стали с НRС_э>60 в виде конуса с углом при вершине 50-90° (патент РФ №2133441).

Недостатком известного решения является низкая пробивная способность сердечника, обусловленная наличием острого угла при вершине сердечника и материалом головной части сердечника, который не обеспечивает эффективность разрушения пробиваемого материала.

Известна также бронебойная пуля, содержащая оболочку, твердосплавный сердечник и свинцовую рубашку, при этом твердосплавный сердечник может быть остроконечным или иметь плоский торец (патент РФ №2135940).

Недостатком известного решения также является низкая пробивная способность сердечника.

Известный недостаток устраняется техническим решением, в котором предлагается в качестве материала сердечника использовать твердосплавный материал, обладающий пределом прочности на сжатие более 4000 МПа и имеющий угол при вершине от 90° до 120°, при чем указанный угол скругляют радиусом (0,2-0,6) мм.

Повышение пробивной способности сердечника достигается за счет увеличения напряжений в пробиваемом материале, на который воздействует сердечник, выполненный из твердосплавного материала с пределом прочности на сжатие свыше 4000 МПа. На повышение пробивной способности сердечника влияет также округлие угла при вершине головной части, т.к. это увеличивает прочность вершины. Указанный предел прочности и угол при вершине определены экспериментально, результаты эксперимента приведены в таблице.

Существенные признаки, характеризующие заявляемое изобретение:

ограничительные – сердечник, выполненный из твердосплавного материала, состоящий из хвостовой и головной частей, причем головная часть имеет оживальную форму с вершиной;

отличительные – твердосплавный материал выбирают из расчета обеспечения прочности на сжатие более 4000 МПа, угол при головной части выбирают из диапазона 90-120° и округляют радиусом (0,2-0,6) мм.

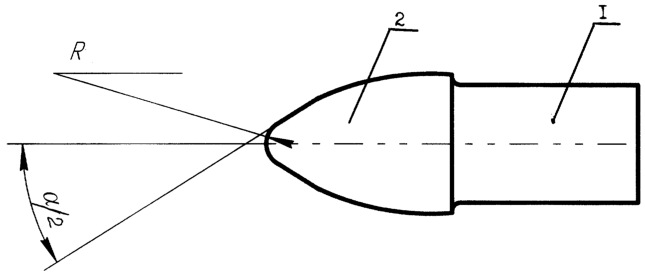

На чертеже представлена конструкция заявляемого сердечника, где – угол при вершине головной части.

Хвостовая часть 1 сердечника выполнена в форме цилиндра или близкой к цилиндру. С хвостовой частью сопряжена головная часть 2, имеющая оживальную форму. Головная часть снабжена вершиной с углом от 90° до 120° и округлена радиусом (0,2-0,6) мм. Сердечник выполнен из материала, имеющего предел прочности на сжатие, превышающий 4000 МПа. Таким материалом может быть, например, ВК-6, ВК-3.

В таблице представлены результаты экспериментов, подтверждающих повышение пробивной способности сердечника.

Эксперимент проводился в сравнении с бронебойными пулями, используемыми в настоящее время вооруженными силами Российской Федерации, а именно пулями с твердосплавным сердечником 7Н24. В качестве пробиваемого материала использовался бронежилет 6Б12.

Дальность стрельбы	Процент разрушения пробиваемого материала при равных условиях
	Сердечник 7Н24	Заявляемый сердечник с величиной угла заострения
		140°<<180°	=130°	=120°	=105°	=90°	=80°
1	3	4	5	6	7	8	9
50 метров	96	100	100	100	100	100	100
100 метров	93	100	100	100	100	100	100
150 метров	55	92	96	100	100	100	94
200 метров	10	86	92	100	100	100	88
250 метров	–	76	85	92	95	88	82
ВК6 250 метров	–	–	–	98	–	96	–
ВК6М 250 метров	–	–	–	100	–	100	–
ВК4В 250 метров	–	–	–	100	–	98	–
ВКЗ 250 метров	–	–	–	100	–	95	–

Предел прочности на сжатие материалов:

ВК6 – 4817 МПа

ВК6М – 4307 МПа

ВК3 – 4189 МПа

ВК4В – 4032 МПа

Как видно из результатов эксперимента, наилучшее показатели по проценту разрушения пробиваемого материала у пули с сердечником, выполненным из материала ВК6М, имеющего предел прочности на сжатие 4307 МПа и с углом при вершине от 90° до 120°.

Формула изобретения

Сердечник пули, выполненный из твердосплавного материала и состоящий из хвостовой части и головной части, имеющей оживальную форму с вершиной, отличающийся тем, что твердосплавный материал имеет предел прочности на сжатие более 4000 МПа, угол при вершине головной части составляет от 90 до 120°, а вершина головной части округлена радиусом 0,2-0,6 мм.
