Патент на изобретение №2254531
|
||||||||||||||||||||||||||
(54) ПЕЧНОЙ РОЛИК ТУННЕЛЬНОЙ ПЕЧИ
(57) Реферат:
Изобретение относится к металлургическому производству и может быть использовано в туннельных печах мини-заводов. Печной ролик содержит вал и опорные элементы для непосредственного контакта с нижней поверхностью сляба. Вал выполнен в виде неохлаждаемой цельнолитой металлической конструкции с продольными ребрами жесткости. Опорные элементы выполнены в виде дисков, между которыми размещены продольные ребра жесткости. Изобретение позволяет создать надежный и долговечный печной ролик с высокими эксплуатационными возможностями, без тепловых потерь. 1 ил.
Изобретение относится к металлургическому производству, а именно к оборудованию для нагрева металла в прокатном производстве, и может быть использовано в туннельных печах мини-заводов. Известна конструкция печного ролика, содержащая водоохлаждаемый вал, установленные на валу опорные кольца в виде опорных шин и размещенный между кольцами слой теплоизоляции. Ролик снабжен охватывающими теплоизоляционный слой бочкообразными металлическими экранами, образующими кольцевые демпфирующие выступы, опорные кольца выполнены в виде опорных шин с коронками, при этом каждый металлический экран имеет с одной стороны по меньшей мере два выступа, а в коронках шин выполнены прорези под эти выступы, причем в качестве теплоизоляции используется каолиновая вата [1]. Недостатками такой конструкции являются большие тепловые потери при эксплуатации печного ролика, большая трудоемкость при изготовлении отдельных частей печного ролика, а также низкая надежность крепления металлических экранов и опорных шин. Наиболее близкой к предложенной конструкции является конструкция печного ролика туннельной печи, содержащая водоохлаждаемый вал, установленные на валу опорные шайбы, экранирующие металлические секции, выполненные с опорными элементами с одной – шестью выступающими рабочими поверхностями, непосредственно контактирующими с нижней поверхностью сляба [2]. Недостатком такой конструкции является низкая надежность крепления металлических секций друг отностительно друга. В процессе эксплуатации печного ролика происходят большие потери тепла с охлаждающей водой, существенное охлаждение поверхностей сляба, соприкасающихся с выступающими опорными элементами металлических секций. Предлагаемое изобретение решает задачу создания надежного и долговечного неохлаждаемого печного ролика с высокими эксплуатационными возможностями, без тепловых потерь. Поставленная задача решается тем, что печной ролик туннельной печи для нагрева слябов содержащий вал и опорные элементы для непосредственного контакта с нижней поверхностью сляба, согласно предлагаемому изобретению вал выполнен в виде неохлаждаемой цельнолитой металлической конструкции с продольными ребрами жесткости, а опорные элементы – в виде дисков, между которыми размещены ребра жесткости. Вал представляет собой неохлаждаемую цельнолитую металлическую конструкцию и выполняет роль несущей опоры. Продольные ребра жесткости обеспечивают жесткость конструкции и уменьшают вес изделия при отливке. Печной ролик туннельной печи для нагрева слябов работает при температурах в печном пространстве 1180-1220°С. Преимуществом данной конструкции является отсутствие тепловых потерь, неизбежных при охлаждении вала водой. Предлагаемый печной ролик туннельной печи для нагрева слябов прост и экономичен в изготовлении, обладает высокими эксплуатационными качествами. Печной ролик туннельной печи для нагрева слябов (см. чертеж) включает в себя вал (1) с продольными ребрами жесткости (3) и опорными элементами – в виде дисков (2) между которыми размещены ребра жесткости (3). Источники информации 1. Патент России № 2047068, MKИ F 27 D 3/02, БИ № 30, 1995 г. 2. Патент России № 2119627, МКИ F 27 D 3/02, БИ № 27, 1998 г. (ближайший аналог).
Формула изобретения
Печной ролик туннельной печи для нагрева слябов, содержащий вал и опорные элементы для непосредственного контакта с нижней поверхностью сляба, отличающийся тем, что вал выполнен в виде неохлаждаемой цельнолитой металлической конструкции с продольными ребрами жесткости, а опорные элементы – в виде дисков, между которыми размещены ребра жесткости.

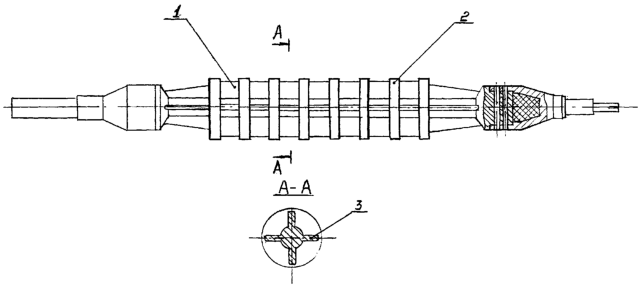

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 22.10.2005
Извещение опубликовано: 27.01.2007 БИ: 03/2007
|
||||||||||||||||||||||||||
