Патент на изобретение №2254505
|
||||||||||||||||||||||||||
(54) МУФТА
(57) Реферат:

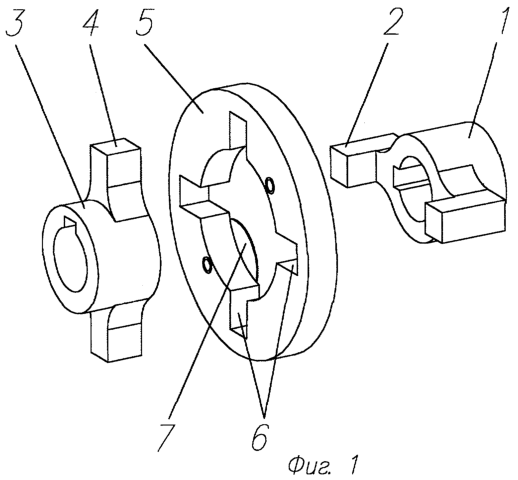

Изобретение относится к машиностроению и предназначено для компенсирующего соединения валов с параллельно смещенными осями. Муфта содержит связанные с валами полумуфты, соединенные между собой кольцом посредством пазов и выступов. Одна из полумуфт содержит торцевые, а другая – диаметральные выступы, входящие в соответствующие по профилю диаметральные перпендикулярно расположенные пазы с внутренней стороны кольца, охватывающего полумуфты. Техническим результатом является сокращение осевых габаритов муфты. 3 ил.
Изобретение относится к машиностроению, в частности к компенсирующим муфтам, и предназначено для соединения валов с параллельно смещенными осями, Известна зубчатая муфта (свидетельство РФ на полезную модель №30411), содержащая элементы сцепления валов и распределительные камеры. Недостатком известной конструкции муфты является ее сложность. Известна компенсирующая муфта (Кожевников С.Н., Есипенко Я.И., Раскин Я.М. Механизмы. Справочник. Изд.4-е, перераб. и доп. Под ред. С.Н. Кожевникова. М.: Машиностроение, 1976, стр.382, рис.6.2), содержащая насаженные на концы соединяемых валов шайбы с диаметральными впадинами, в которых расположены диаметральные выступы, выполненные на свободно расположенном между шайбами диске с обоих сторон перпендикулярно и имеющие профиль, соответствующий профилю впадин на шайбах. Недостатком известной конструкции муфты является значительный осевой габаритный размер ее. Цель изобретения – снижение осевых габаритных размеров муфты. Цель достигается тем, что муфта содержит связанные с валами полумуфты, соединенные между собой кольцом посредством пазов и выступов таким образом, что одна из полумуфт содержит торцевые, а другая содержит диаметральные выступы, входящие в соответствующие по профилю диаметральные перпендикулярно расположенные пазы с внутренней стороны кольца, охватывающего полумуфты. Отличительными существенными признаками в заявляемом изобретении является то, что одна из полумуфт содержит торцевые, а другая содержит диаметральные выступы, входящие в соответствующие по профилю диаметральные перпендикулярно расположенные пазы с внутренней стороны кольца, охватывающего полумуфты. Конструкция муфты поясняется чертежами, где: на фиг.1 изображена муфта в разобранном виде, на фиг.2 – муфта в собранном виде; на фиг.3 – муфта, вид сбоку (вид А на фиг.2). Муфта содержит полумуфту 1 с торцевыми выступами 2, полумуфту 3 с диаметральными выступами 4, охватывающее кольцо 5 с диаметральными перпендикулярно расположенными пазами 6 и ограничительными пластинками 7. Выступы 2 и 4 полумуфт 1 и 3 расположены в пазах 6 охватывающего кольца 5. Пластинки 7 охватывающего кольца 5 ограничивают его осевое перемещение на полумуфтах. Передача вращающего момента в полумуфтах 1 и 3 осуществляется через охватывающее кольцо 5 выступами 2 и 4, которые при смещенных валах скользят по боковым поверхностям пазов 6. Перпендикулярное расположение пазов в кольце под выступы полумуфт и наличие зазоров позволяет компенсировать радиальное и угловое смещение валов. Данная муфта компактна в осевом направлении.
Формула изобретения
Муфта, содержащая связанные с валами полумуфты, соединенные между собой кольцом посредством пазов и выступов, отличающаяся тем, что одна из полумуфт содержит торцевые, а другая содержит диаметральные выступы, входящие в соответствующие по профилю диаметральные перпендикулярно расположенные пазы с внутренней стороны кольца, охватывающего полумуфты.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 30.12.2005
Извещение опубликовано: 20.08.2007 БИ: 23/2007
|
||||||||||||||||||||||||||
