Патент на изобретение №2254421

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2254421 (13) C1
(51) МПК 7
E03B3/18, E21B43/08
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – действует

(21), (22) Заявка: 2004105191/03, 25.02.2004

(24) Дата начала отсчета срока действия патента:

25.02.2004

(45) Опубликовано: 20.06.2005

(56) Список документов, цитированных в отчете о
поиске:
RU 2074313 С1, 27.02.1997. SU 874991 A, 26.10.1981. SU 855195 A, 18.08.1981. SU 1712591 A1, 15.02.1992. SU 1213179 A, 23.02.1986. SU 120477 A, 16.05.1959. US 2003141060 А1, 31.07.2003.

Адрес для переписки:

390048, г.Рязань, ул. Новоселов, 54/2, кв.292, В.А. Керимову

(72) Автор(ы):

Башкатов А.Д. (RU),
Керимов В.А. (RU),
Петросов Д.А. (RU),
Лодяной С.А. (RU)

(73) Патентообладатель(и):

Башкатов Алексей Дмитриевич (RU),
Керимов Ваид Амирджанович (RU)

(54) СКВАЖИННЫЙ ФИЛЬТР

(57) Реферат:

Изобретение относится к горному делу, а именно к фильтрам для нагнетательных скважин подземного выщелачивания, заводнения пластов и захоронения отходов в глубокие горизонты. Скважинный фильтр включает перфорированный каркас, опорные стержни и витки профилированной проволоки или наборные кольца из пластмассы или пропилена, образующие горизонтальные щели, выполненные расширяющимися в наружную сторону фильтра. Указанные витки профилированной проволоки или наборные кольца из пластмассы или пропилена выполнены с прямоугольными гранями в сечении, верхние из которых скошены с наружной стороны под углом к горизонту, соответствующим углу естественного откоса пластовой породы или гравийной набивки в среде фильтрующего агента. Техническим результатом является оптимизация работы системы – пластовая порода или гравийная набивка и скважинный фильтр в среде фильтрующего агента. 1 ил.

Изобретение относится к горному делу, а именно к фильтрам для нагнетательных скважин подземного выщелачивания, заводнения пластов и захоронения отходов в глубокие горизонты.

Известен скважинный фильтр, выполненный в виде уложенных на каркасе кольцевых или спиральных проволокообразных элементов с чередующимися радиальными пазами и выступами с образованием расширяющихся каналов в направлении движения флюида через фильтр [1].

В известном фильтре круглое сечение обмотки обеспечивает расширение каналов в направлении нагнетания фильтрующего агента. В то же время, при контакте обмотки круглого сечения с пластовой породой или гравийной набивки в процессе эксплуатации скважины происходит расклинивание частиц пластовой породы или гравийной набивки в отверстиях фильтра и повышение гидравлического сопротивления.

Кроме того, известный фильтр каркасной конструкции и предназначен для не глубоких скважин.

Известен также скважинный фильтр, включающий перфорированный каркас, опорные стержни и витки профилированной проволоки [2].

Недостатком известного фильтра являются возможные нарушения арочных структур в процессе эксплуатации в связи с изменением режима эксплуатации, а также непригодность для использования в нагнетательных скважинах.

Наиболее близким аналогом является скважинный фильтр, содержащий перфорированный каркас, опорные стержни и витки профилированной проволоки [3].

Недостатком известного фильтра является нарушение арочных структур вокруг фильтра при изменениях режима эксплуатации скважины, а также непригодность для использования в нагнетательных скважинах.

В задачу настоящего изобретения ставится оптимизация работы системы: пластовая порода или гравийная набивка и скважинный фильтр в среде фильтрующего агента, за счет образования устойчивых арочных структур вокруг скважинного фильтра в процессе эксплуатации с изменением режима эксплуатации.

Поставленная задача решается тем, что в скважинном фильтре, включающем перфорированный каркас, опорные стержни и витки профилированной проволоки или наборные кольца из пластмассы или пропилена, образующие горизонтальные щели, горизонтальные щели выполнены расширяющимися в наружную сторону фильтра, а витки профилированной проволоки или наборные кольца из пластмассы или пропилена выполнены с прямоугольными гранями в сечении, верхние из которых скошены с наружной стороны под углом к горизонту, соответствующим углу естественного откоса пластовой породы или гравийной набивки в среде фильтрующего агента.

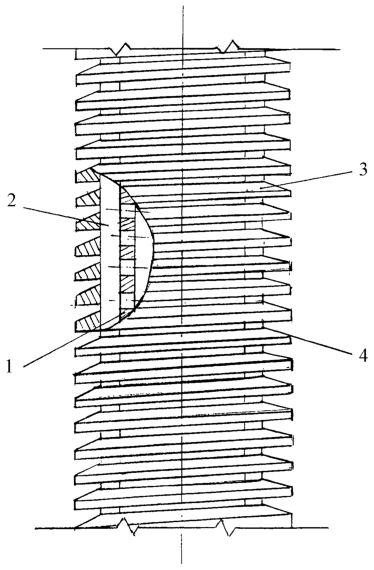

Сущность изобретения пояснена чертежом.

Скважинный фильтр включает перфорированный каркас 1, опорные стержни 2, витки профилированной проволоки 3 (или наборные кольца из пластмассы или пропилена, на чертеже не показано).

Витки профилированной проволоки 3 (или наборные кольца) выполнены с прямоугольными гранями в сечении и скошенными верхними гранями с наружной стороны витков под углом 4 к горизонту, соответствующим углу естественного откоса пластовой породы или гравийной набивки в среде фильтрующего агента.

Горизонтальные щели между витками профилированной проволоки выполнены расширяющимися в наружную сторону фильтра.

Работа скважинного фильтра заключается в оптимизации взаимодействия системы: пластовая порода или гравийная набивка и скважинный фильтр в среде фильтрующего агента с образованием и ненарушением устойчивости арочных структур вокруг фильтра в процессе эксплуатации, в том числе с изменением режима эксплуатации за счет равенства реакций опор: статической нагрузки от веса от пластовой породы или гравийной набивки и гидродинамической от давления фильтрующего агента.

Источники информации

1. Авторское свидетельство СССР №1213179, Е 21 В, 43/08, 23.02.86.

2. Авторское свидетельство СССР №1712591, Е 21 В, 43/08, 15.02.92.

3. Патент РФ №2074313, Е 21 В 43/08, 27.02.97.

Формула изобретения

Скважинный фильтр, включающий перфорированный каркас, опорные стержни и витки профилированной проволоки или наборные кольца из пластмассы или пропилена, образующие горизонтальные щели, отличающийся тем, что горизонтальные щели выполнены расширяющимися в наружную сторону фильтра, а витки профилированной проволоки или наборные кольца из пластмассы или пропилена выполнены с прямоугольными гранями в сечении, верхние из которых скошены с наружной стороны под углом к горизонту, соответствующим углу естественного откоса пластовой породы или гравийной набивки в среде фильтрующего агента.

РИСУНКИ


PC4A – Регистрация договора об уступке патента Российской Федерации на изобретение

(73) Патентообладатель(и):

Керимов Ваид Амирджанович,
Башкатов Алексей Дмитриевич

(73) Патентообладатель:

Закрытое акционерное общество “Русбурмаш”

Дата и номер государственной регистрации перехода исключительного права: 22.08.2006 № РД0011457

Извещение опубликовано: 10.10.2006 БИ: 28/2006


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.02.2007

Извещение опубликовано: 20.02.2008 БИ: 05/2008


NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 27.05.2009

Извещение опубликовано: 27.05.2009 БИ: 15/2009


RH4A – Выдача дубликата патента Российской Федерации на изобретение

Дата выдачи дубликата: 05.10.2010

Наименование лица, которому выдан дубликат:

Закрытое акционерное общество “Русбурмаш”

Извещение опубликовано: 20.11.2010 БИ: 32/2010
