Патент на изобретение №2254412
|
||||||||||||||||||||||||||
(54) СПОСОБ СООРУЖЕНИЯ ГИДРОИЗОЛЯЦИОННОГО ЭКРАНА
(57) Реферат:
Изобретение относится к нефтяной промышленности и может найти применение при обустройстве нефтяного месторождения, в частности при строительстве накопительного амбара, предназначенного для размещения отходов бурения скважин. При сооружении гидроизоляционного экрана ведут рытье траншеи и амбара и выполняют их изоляцию. В качестве изоляции применяют пленочную изоляцию, выполненную сварными швами наружу с запасом размеров для формирования гофр на бровке накопительного амбара и проклеенную с другой стороны полосами полимерной липкой ленты перпендикулярно сварным швам с расстоянием между полосами не более 3 м и выводом полос на наружную сторону эластичного полимерного полотна. Покрывают пленочной изоляцией поверхность амбара и выводят окончания пленочной изоляции над траншеей. Стыки пленочной изоляции от соседних амбаров сворачивают в единый плотный рулон длиной не менее 0,3 м на сторону. Укладывают полученный рулон без натяжения на дно траншеи и придавливают пригрузом на дне траншеи по всей длине, оставляя пространство для протока жидкости через траншею. Изобретение обеспечивает повышение надежности гидроизоляционного экрана при хранении жидкостей в амбаре. 2 ил.
Изобретение относится к нефтяной промышленности и может найти применение при обустройстве нефтяного месторождения, в частности при строительстве накопительного амбара, предназначенного для размещения отходов бурения скважин. Известны способы сооружения гидроизоляционных экранов вокруг амбаров с жидкими отходами путем проходки по периметру амбара узкой щелеобразной траншеи на заданную глубину с последующим ее заполнением глинисто-цементным раствором (Авторское свидетельство СССР №987010, кл. Е 02 В 3/16, опубл. 1983), или глинисто-грунтовой пастой (Авторское свидетельство СССР №1439174, кл. Е 02 В 3/16, опубл. 1987), или эластичными оболочками (Авторское свидетельство СССР №1397590, кл. Е 02 В 3/16, опубл. 1986). Недостатками указанных способов сооружения гидроизоляционных экранов является то, что щелеобразная траншея походит вокруг уже выкопанного (готового) амбара с отступлением от его стенок на 1,5-2,0 м, чтобы могла пройти тяжелая техника и не обрушить стенки. Это также вызывает повышенный расход материалов для заполнения щелеобразной траншеи. Известные способы не обеспечивают достаточной надежности гидроизоляционного экрана. Наиболее близким к заявляемому изобретению по технической сущности является способ сооружения гидроизоляционного экрана, включающий рытье щелеобразной траншеи на глубину амбара по размерам будущего амбара с отступлением от предполагаемых стенок на 0,5-1,0 м, заполнение траншеи изолирующим составом, рытье самого амбара и покрытие его дна изолирующим составом (Патент РФ №2016958, кл. Е 02 В 3/16, опубл. 30.07.1994. – прототип). Известный способ не обеспечивает достаточной надежности гидроизоляционного экрана В изобретении решается задача повышения надежности гидроизоляционного экрана. Задача решается тем, что в способе сооружения гидроизоляционного экрана, включающем рытье траншеи и амбара и выполнение их изоляции, согласно изобретению в качестве изоляции применяют пленочную изоляцию, выполненную сварными швами наружу с запасом размеров для формирования гофр на бровке накопительного амбара и проклееную с другой стороны полосами полимерной липкой ленты перпендикулярно сварным швам с расстоянием между полосами не более 3 м и выводом полос на наружную сторону эластичного полимерного полотна, покрывают пленочной изоляцией поверхность амбара и выводят окончания пленочной изоляции над траншеей, стыки пленочной изоляции от соседних амбаров сворачивают в единый плотный рулон длиной не менее 0,3 м на сторону, укладывают полученный рулон без натяжения на дно траншеи и придавливают пригрузом на дне траншеи по всей длине, оставляя пространство для протока жидкости через траншею. Признаками изобретения являются: 1) рытье траншеи и амбара; 2) выполнение их изоляции; 3) применение в качестве изоляции пленочной изоляции; 4) то же выполненной сварными швами наружу с запасом размеров для формирования гофр на бровке накопительного амбара и проклееной с другой стороны полосами полимерной липкой ленты перпендикулярно сварным швам с расстоянием между полосами не более 3 м и выводом полос на наружную сторону эластичного полимерного полотна; 5) покрытие пленочной изоляцией поверхности амбара и вывод окончания пленочной изоляции над траншеей; 6) сворачивание стыков пленочной изоляции в единый плотный рулон длиной не менее 0,3 м на сторону; 7) укладка полученного рулона без натяжения на дно траншеи; 8) придавливание пригрузом на дне траншеи по всей длине; 9) пространство для протока жидкости по траншее. Признаки 1, 2 являются общими с прототипом, признаки 3-9 являются существенными отличительными признаками изобретения. Сущность изобретения Жидкие отходы бурения и нефтедобычи (отработанные буровые растворы, сточные воды, нефтешламы и т.д.), содержащие различные токсичные и вредные вещества (химические реагенты, минеральные соли, нефть и нефтепродукты) и хранящиеся в земляных амбарах, являются источниками загрязнения окружающей среды. Указанное загрязнение происходит в результате фильтрации жидких загрязнителей через стенки и дно земляного амбара и траншеи особенно, если они сооружены в хорошо проницаемых грунтах (песках, брекчиях, плитняках и др.). В изобретении решается задача повышения надежности противофильтрационного экрана земляного амбара и траншеи. Задача решается следующим образом. Устройство амбара, траншеи и гидроизоляционного экрана показано на фиг.1 и 2. Согласно фиг.1 и 2 на спланированной площадке роют траншею 1 и амбары 2. В качестве гидроизоляции амбаров 2 применяют пленочную изоляцию, сваренную из полос 3 полимерной пленки в гидроизоляционный экран сварными швами 4 наружу с запасом размеров для формирования гофр 5 на бровке 6 амбара 2 и проклеенную с другой стороны полосами 7 полимерной липкой ленты перпендикулярно сварным швам 4 с расстоянием между полосами 7 полимерной липкой ленты не более 3 м и выводом полос 7 полимерной липкой ленты на наружную сторону пленочной изоляции 3. Покрывают пленочной изоляцией 3 поверхность амбара 2 и выводят окончания пленочной изоляции 3 от соседних амбаров 2 над траншеей 1, расположенной между амбарами 2. Сворачивают стыки 9 пленочной изоляции 1 в единый плотный рулон 11 длиной не менее 0,3 м на сторону. Укладывают рулон 11 без натяжения на дно траншеи 1 и придавливают пригрузом 10 на дне траншеи 1 по всей длине, оставляя пространство 8 для протока жидкости через траншею 1. В качестве пригруза используют мешки из полимерной пленки, заполненные сыпучим материалом. Пример конкретного выполнения На спланированной площадке роют накопительные амбары 2 с размерами сторон 15 и 8 м и с отступлением от стенок амбара на 1,5 м между амбарами роют траншею 1 глубиной 0,15 м и шириной 0,15 м. В качестве изоляции применяют пленочную изоляцию, сваренную из полос 3 толщиной 0,3 мм и шириной 3 м полимерной пленки в гидроизоляционный экран сварными швами 4 наружу с запасом размеров по 0,5 м с каждой стороны для формирования гофр 5 на бровке 6 амбара 2 и проклееную с другой стороны полосами 7 полиэтиленовой липкой ленты шириной 0,3 м перпендикулярно сварным швам 4 с расстоянием между полосами 7 полимерной липкой ленты 3 м и выводом полос 7 полимерной липкой ленты на наружную сторону пленочной изоляции 3. Покрывают пленочной изоляцией 3 поверхности амбаров 2 и выводят окончания пленочной изоляции 3 от соседних амбаров 2 над траншеей 1 на расстояние 0,3 м. Сворачивают стыки пленочной изоляции 3 в единый плотный рулон 6 длиной 0,3 м на сторону. Укладывают рулон 11 без натяжения на дно траншеи 1 и придавливают пригрузом из полиэтиленовых мешков с песком 7 на дне траншеи 1 по всей длине, оставляя пространство 8 высотой 10 мм для перетока жидкости через траншею 1. Как показывает практика, гидроизоляционный экран, выполненный по такому способу, надежно работает и обеспечивает изоляцию грунта от технологических жидкостей в течение всего необходимого срока. Под гидроизоляционным экраном не наблюдается вздутий, парусности. Порывы и прочие нарушения целосности гидроизоляционного экрана не наблюдаются. Утечки технологических жидкостей полностью отсутствуют. Применение предложенного гидроизоляционного экрана позволит повысить надежность хранения жидкостей в амбаре.
Формула изобретения
Способ сооружения гидроизоляционного экрана, включающий рытье траншеи и амбара и выполнение их изоляции, отличающийся тем, что в качестве изоляции применяют пленочную изоляцию, выполненную сварными швами наружу с запасом размеров для формирования гофр на бровке накопительного амбара и проклеенную с другой стороны полосами полимерной липкой ленты перпендикулярно сварным швам с расстоянием между полосами не более 3 м и выводом полос на наружную сторону эластичного полимерного полотна, покрывают пленочной изоляцией поверхность амбара и выводят окончания пленочной изоляции над траншеей, стыки пленочной изоляции от соседних амбаров сворачивают в единый плотный рулон длиной не менее 0,3 м на сторону, укладывают полученный рулон без натяжения на дно траншеи и придавливают пригрузом на дне траншеи по всей длине, оставляя пространство для протока жидкости через траншею.

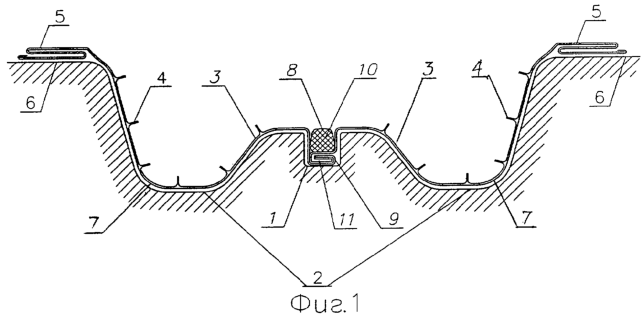

РИСУНКИ
QB4A Регистрация лицензионного договора на использование изобретения
Лицензиар(ы): Открытое акционерное общество “Татнефть” им. В.Д. Шашина
Вид лицензии*: НИЛ
Лицензиат(ы): Общество с ограниченной ответственностью “НПО “ЗНОК и ППД”
Договор № РД0034404 зарегистрирован 27.03.2008
Извещение опубликовано: 10.05.2008 БИ: 13/2008
* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
QZ4A – Регистрация изменений (дополнений) лицензионного договора на использование изобретения
Лицензиар(ы): Открытое акционерное общество “Татнефть” им. В.Д. Шашина
Вид лицензии*: НИЛ
Лицензиат(ы): Общество с ограниченной ответственностью “НПО “ЗНОК и ППД”
Характер внесенных изменений (дополнений):
Дата и номер государственной регистрации договора, в который внесены изменения:
Извещение опубликовано: 20.07.2010 БИ: 20/2010
* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
QC4A Государственная регистрация расторжения зарегистрированного договора
Дата и номер государственной регистрации расторгаемого договора:
Вид договора: лицензионный
Лицо(а), передающее(ие) исключительное право:
Лицо, приобретающее право использования:
Дата и номер государственной регистрации расторжения договора: 13.07.2011 РД0083961
Дата публикации: 20.08.2011
QB4A Государственная регистрация договора о распоряжении исключительным правом
Дата и номер государственной регистрации договора: 13.07.2011 № РД0083962
Вид договора: лицензионный
Лицо(а), предоставляющее(ие) право использования:
Лицо, которому предоставлено право использования:
Условия договора: НИЛ, сроком на 5 лет на территории РФ.
Дата публикации: 20.08.2011
|
||||||||||||||||||||||||||
