Патент на изобретение №2254410

(54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ГРУНТОВ

(57) Реферат:

Изобретение относится к машинам для земляных работ и может быть использовано для уплотнения грунтов. Устройство для уплотнения грунтов содержит два рабочих органа – поддон с приводом и поддон без привода, соединенные между собой посредством системы рычагов и шарниров. Использование устройства позволит повысить производительность и экономить энергоресурсы. 1 ил.

Изобретение относится к машинам земляных работ и предназначено для уплотнения грунтов.

Устройство может применяться при небольших объемах работ, в труднодоступных местах и т.п.

Известна машина – самопередвигающаяся виброплита (А.К.Рейш и др. Справочное пособие по строительным машинам. М.: Стройиздат, 1981 г.), уплотняющая машина, состоящая из рабочей плиты и двигателя, Эта машина является наиболее близким аналогом.

Недостатками этой машины являются:

– низкая производительность,

– не экономное расходование энергоресурсов.

Целью изобретения являются:

– повышение производительности,

– экономия энергоресурсов,

Поставленная цель достигается следующим образом:

– повышение производительности происходит за счет увеличения толщины слоя, уплотняемого рабочими органами – поддонами устройства;

– экономия энергоресурсов. Энергия рабочего органа – поддона с приводом обеспечивает не только собственные потребности (на уплотнение грунта и передвижение), но и на передвижение дополнительного рабочего органа – поддона без привода.

Сущность изобретения в том, что в предлагаемом устройстве имеется рабочий орган – поддон с приводом и дополнительный рабочий орган – поддон без привода.

Рабочий орган – поддон с приводом при работе воспроизводит колебания, импульсы (удары) которого передаются на уплотняемый грунт, горизонтальный импульс передается через систему рычагов и шарниров на поддон без привода, который вследствие этого, перемещается. Уплотнение грунта поддоном без привода происходит его массой, т.е. имеет место принцип статического уплотнения, кроме того, при движении дополнительного рабочего органа – поддона без привода создается поверхность, благодаря которой устройство не зарывается в грунт.

Устройство для уплотнения грунтов – самопередвигающееся устройство, имеющее рабочий орган – поддон с приводом и дополнительный рабочий орган – поддон без привода, соединенные между собой посредством системы рычагов и шарниров.

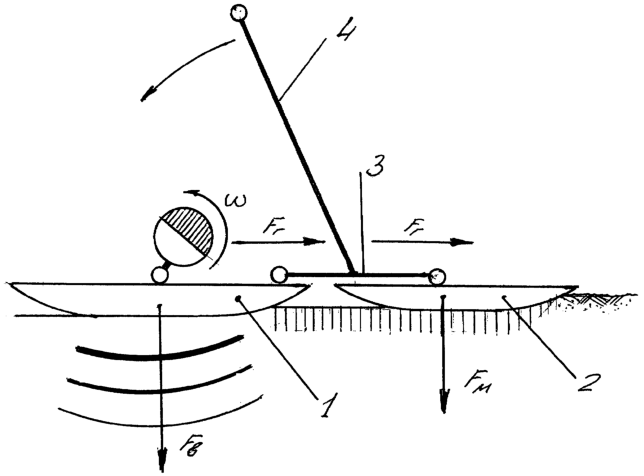

На чертеже изображено предлагаемое устройство, содержащее рабочий орган – поддон с приводом 1, дополнительный рабочий орган – поддон без привода 2, систему рычагов и шарниров 3, рукоять 4.

Получение технического результата обеспечивается следующим образом.

Уплотнение грунта

Устройство устанавливается на поверхность грунта, включается привод – (например, вибровозбудитель), и устройство начинает перемещение, уплотняя грунт. При движении грунт уплотняют оба рабочих органа – поддоны (1, 2). Выполнив уплотнение полосы, оператор посредством рукояти 4 разворачивает устройство, и затем работа продолжается в другом направлении. При необходимости уплотнения грунта на месте поддон без привода 2, поворотом рукояти 4 укладывается на поддон с приводом 1.

Вибровозбудитель устанавливают вертикально – устройство начинает работать только на месте, уплотняя грунт.

Изобретение на основании сравнения с прототипом соответствует критерию новизна.

Анализ известных технических решений позволяет сделать вывод об отсутствии в них признаков, сходных с существенными отличительными признаками в “Устройстве для уплотнения грунтов”, и признать изобретение соответствующим критерию существенные отличия.

Предлагаемое устройство по сравнению с имеющимся имеет следующие преимущества:

– повышается производительность,

– более рациональное расходование энергоресурсов.

Формула изобретения

Устройство для уплотнения грунтов, отличающееся тем, что, с целью повышения производительности, экономии энергоресурсов, имеет рабочий орган – поддон с приводом и дополнительный рабочий орган – поддон без привода, соединенные между собой посредством системы рычагов и шарниров.

РИСУНКИ
