Патент на изобретение №2254382
|
||||||||||||||||||||||||||
(54) СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ РЕЛЬСОВ
(57) Реферат:
Изобретение относится к черной металлургии, в частности к способам термической обработки железнодорожных рельсов. Рельс поступает на обработку при температуре 810-830°С; закалку головки рельса проводят погружением в полимерную среду с температурой 20-58°С, причем время обработки составляет 40-60 сек, а скорость охлаждения головки 8-13°С/сек, при этом подошву рельса охлаждают сжатым воздухом с расходом 18-25 м3/мин при давлении 3-5 атм и температуре 10-30°С в течение всей закалки головки и 40-50 сек после проведения закалки со скоростью охлаждения 9-13°С/сек. Использование изобретения позволяет повысить комплекс механических свойств и твердость стали, увеличить эксплуатационную стойкость рельсов. 2 табл.
Изобретение относится к черной металлургии, в частности к способам термической обработки железнодорожных рельсов. Известен способ объемной закалки рельсов в масле с последующим отпуском [1]. Существенными недостатками способа являются: 1. Повышенное искривление рельса, связанное со значительной разницей в скоростях охлаждения различных частей профиля рельса, приводящее к изменению величины и характера остаточных напряжений. 2. Не обеспечивается достаточная общая прямолинейность рельсов, особенно концов. 3. Высокая анизотропия свойств по сечению рельса из-за повышенной прокаливаемости шейки и подошвы по сравнению с рельсовой головкой. 4. Получаемая микроструктура стали не обеспечивает повышение прочностных свойств и твердости стали более 380 НВ. 5. Фиксированное время охлаждения рельса приводит при определенном химическом составе к получению недопустимых микроструктур (верхний бейнит) в готовых рельсах. Известен также способ термической обработки рельсов [2] прототип, при котором поверхность головки рельса охлаждают водным раствором полимера до 450-300°С, а затем водой до 200-150°С, причем в качестве полимера применяют полиакриламид с концентрацией 0,1-0,5 мас.%. Существенным недостатком данного способа является неравномерная закалка рельсов по длине, в связи с чем рельсы характеризуются значительной анизотропией механических свойств. Кроме того, способ охлаждения рельса водой не исключает появления недопустимых структур мартенсита и не обеспечивает требуемую твердость рельса на поверхности катания головки более 400 НВ, а также уровень требуемых мехсвойств и соответственно эксплуатационную стойкость рельсов. Желаемыми техническими результатами изобретения являются: повышение комплекса механических свойств и твердости стали, а также увеличение эксплуатационной стойкости рельсов. Для этого предложен способ термической обработки рельсов, включающий закалку поверхности головки рельса в полимерной среде, при котором рельс поступает на обработку при температуре 810-830°С; закалку головки рельса проводят погружением в полимерную среду с температурой 20-58°С, причем время обработки составляет 40-60 сек, а скорость охлаждения головки 8-13°С/сек, при этом подошву рельса охлаждают сжатым воздухом с расходом 18-25 м3/мин при давлении 3-5 атм и температуре 10-30°С в течение всей закалки головки и 40-50 сек после проведения закалки со скоростью охлаждения 9-13°С/сек. Заявляемые пределы выбраны экспериментальным путем исходя из требований к микроструктуре, кривизне, механическим свойствам и твердости стали. Способ был реализован в полупромышленных условиях на рельсах типа Р65. Отобранные рельсовые пробы длиной 1,5 м закаливали в баке, заполненным полимерной средой. Для закалки рельсовых проб сконструирована специальная открытая со всех сторон установка, вставляемая в бак. По всей высоте и длине бака расположены змеевики для охлаждения закалочной среды. По обеим сторонам установки расположены трубки с просверленными отверстиями для подачи сжатого воздуха с целью перемешивания закалочной полимерной среды. В верхней части установки предусмотрено приспособление для кантовки рельса головкой вниз и быстрого опускания ее на глубину 30-40 мм в полимерную среду. Во время закалки головки в полимерной среде и в течение 40-50 сек после закалки предусмотрено охлаждение подошвы и шейки рельса сжатым воздухом. После термообработки проводили замеры кривизны и контроль рельсов на микро-, макроструктуры, а также вырезка образцов для определения механических свойств и твердости. В качестве полимера использовали водный раствор железосодержащий соли полиакриловой кислоты в соотношении 1:(14-18). Технологические параметры термообработки рельсов приведены в таблице 1. Результаты физико-механических испытаний и исследований макроструктуры в таблице 2. Предлагаемый способ поверхностной закалки позволил по сравнению с объемной закалкой повысить уровень физико-механических свойств при одинаковом химическом составе стали. Источники информации 1. Лемпицкий В.В., Казарновский Д.С., Губерт С.В. «Производство и термическая обработка рельсов» – М.: Металлургия, 1972. – 272 с. 2. АС СССР №1174487, кл C 21 D 9/04.
Формула изобретения

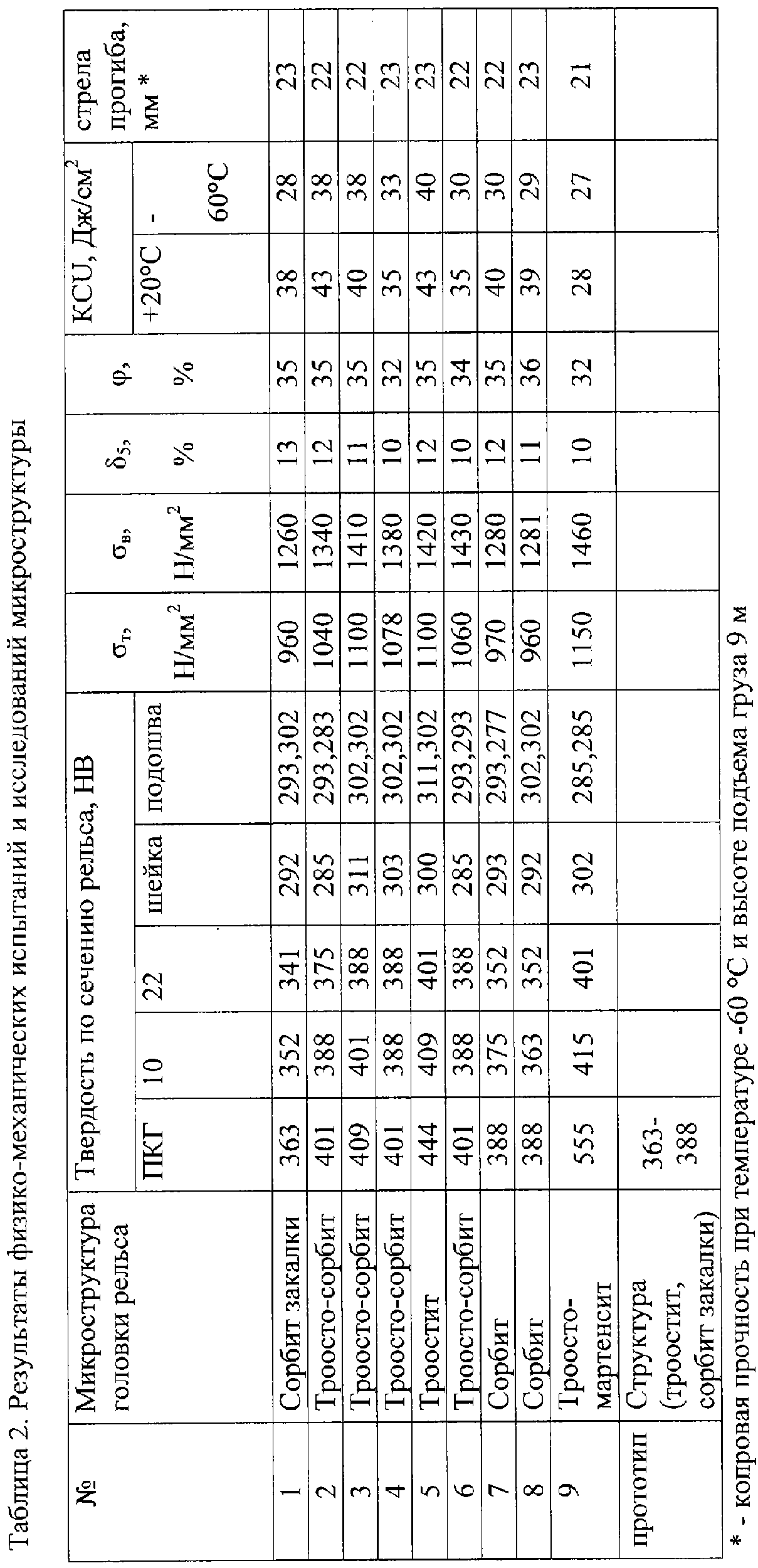

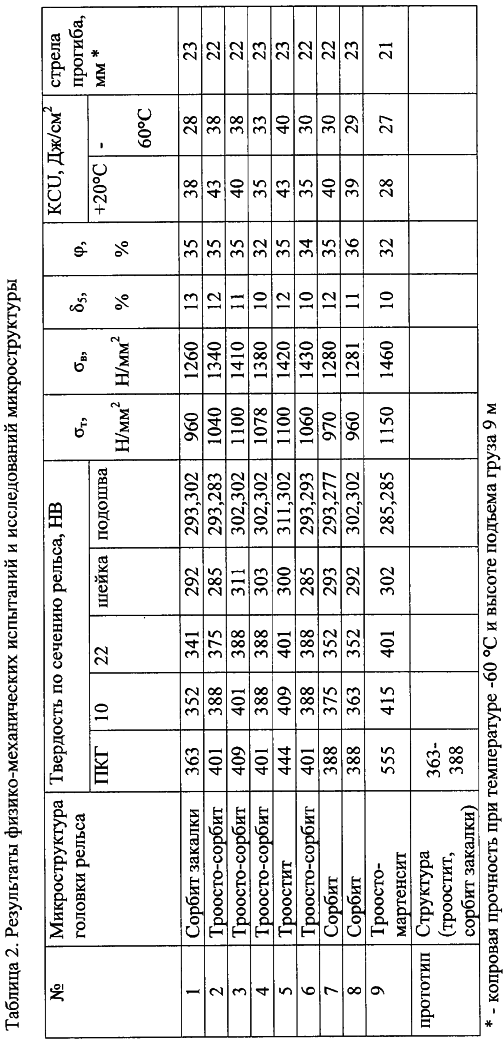

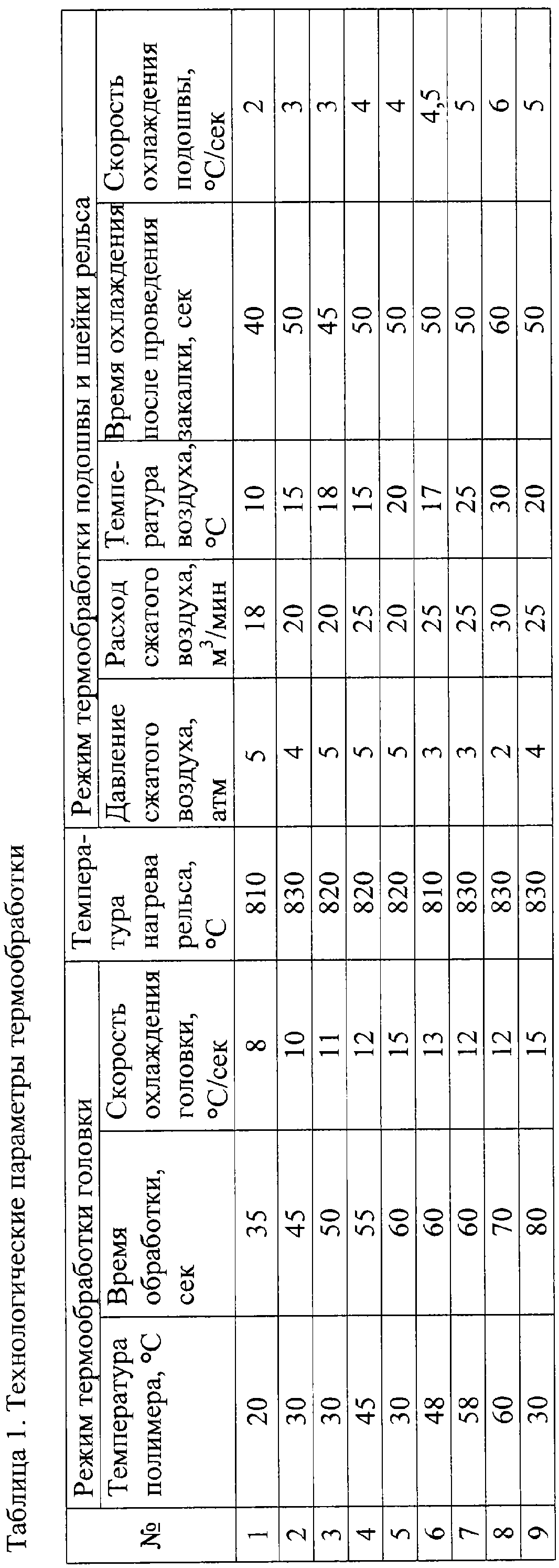

Способ термической обработки рельсов, включающий закалку поверхности головки рельса в полимерной среде, отличающийся тем, что рельс поступает на обработку при температуре 810-830°С; закалку головки рельса проводят погружением в полимерную среду с температурой 20-58°С, причем время обработки составляет 40-60 с, а скорость охлаждения головки 8-13°С/с, при этом подошву рельса охлаждают сжатым воздухом с расходом 18-25 м3/мин при давлении 3-5 атм и температуре 10-30°С в течение всей закалки головки и 40-50 с после проведения закалки со скоростью охлаждения 9-13°С/с.
|
||||||||||||||||||||||||||
